富斯iA6B航模遥控信号接收装置结构

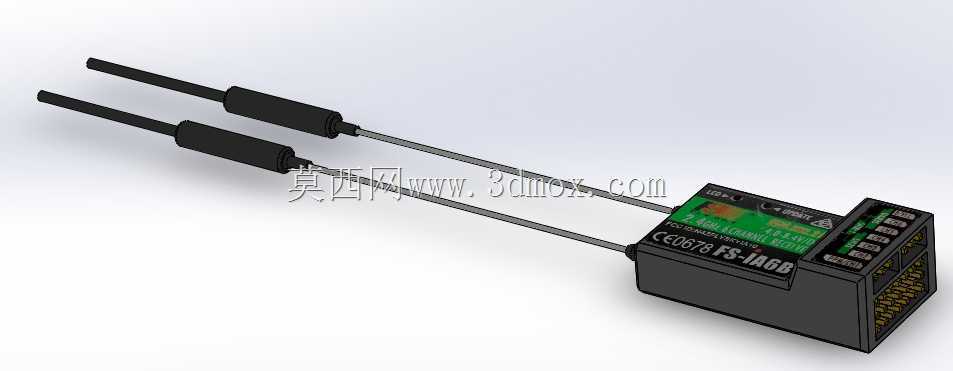

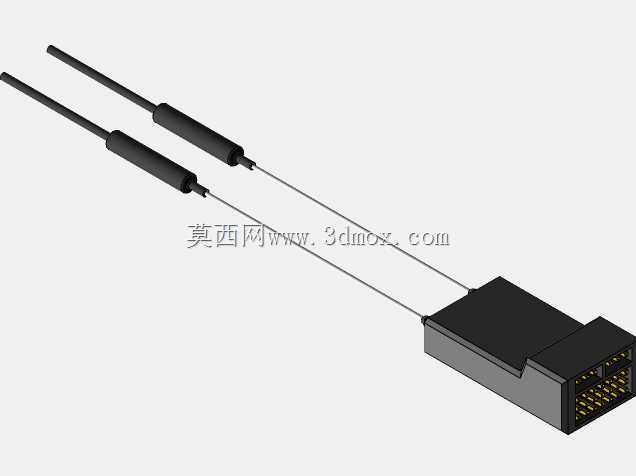

这款2.4G频段的遥控信号接收装置，主要适配多旋翼直升机、固定翼航模、小型无人载具等遥控类设备的信号传输链路，作为遥控端与被控设备之间的信号中转核心，负责将遥控器发出的控制指令解码后输出给飞控或舵机、电调等执行部件，实现对载具飞行姿态、动作模式的精准操控。从结构设计来看，整机采用长方体塑壳主体搭配两根外置鞭状天线的布局，塑壳主体预留标准的信号输出排针接口，可直接匹配市面上主流航模飞控、舵机的接线规格，无需额外制作转接线束，安装时可通过扎带、双面胶或者配套的固定卡扣直接固定在载具的设备舱内，外壳边角做了圆弧过渡处理，避免安装过程中划伤线材或者其他机载电子部件。两根外置天线采用可弯折的同轴馈线连接主体，馈线长度预留了足够的调整余量，实际装机时可将两根天线呈90度夹角布置，以此提升不同飞行姿态下的信号接收覆盖范围，减少信号遮挡带来的失控风险，天线末端的硬质护套既可以保护内部馈线接头不受拉扯损坏，也能维持天线的布置形态，避免飞行过程中天线晃动移位影响信号质量。设计过程中充分考虑了航模设备的轻量化需求，壳体采用薄壁注塑结构，在保证结构强度足以承受航模飞行时的振动、轻微冲击的前提下，尽可能压缩整机重量，避免给小型多旋翼载具带来额外的负载负担。接口端的排针采用标准间距设计，兼容常规的杜邦线接线，输出通道数量可满足六通道及以上的遥控控制需求，支持PPM、PWM等常见的航模信号输出格式，可适配不同类型的飞控系统与舵机设备。安装边界方面，主体部分的长宽高尺寸适配绝大多数中小型航模的设备舱安装空间，馈线的可弯折特性允许天线根据设备舱的实际布局灵活调整走向，不会和机载的电池、电调、图传等其他部件产生安装干涉，外壳表面的标识清晰标注了各通道的接线定义，装机接线时可快速对应通道序号，减少接线错误的概率。电路部分的屏蔽设计也融入到结构布局中，塑壳内部预留了金属屏蔽层的安装位，可降低机载电调、图传等设备的电磁干扰，提升信号接收的稳定性，天线与主体的连接部位做了应力释放结构，反复弯折调整天线角度时也不会出现馈线断裂、接触不良的问题，适配航模设备频繁拆装、调整布局的使用场景。
