1U规格立方星主体框架结构设计

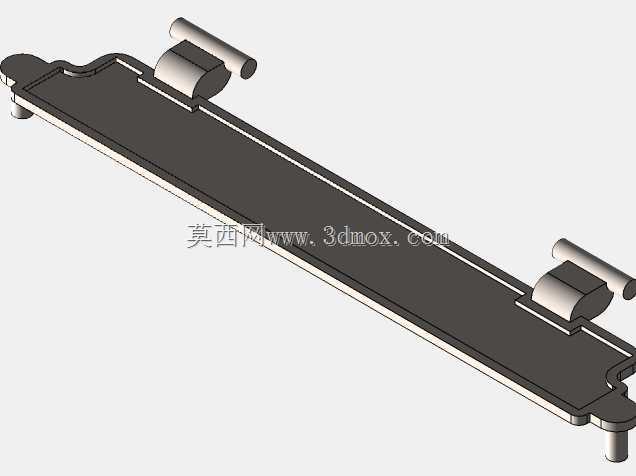

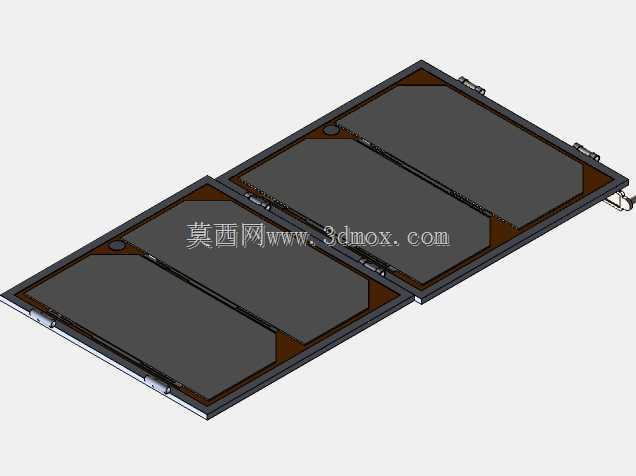

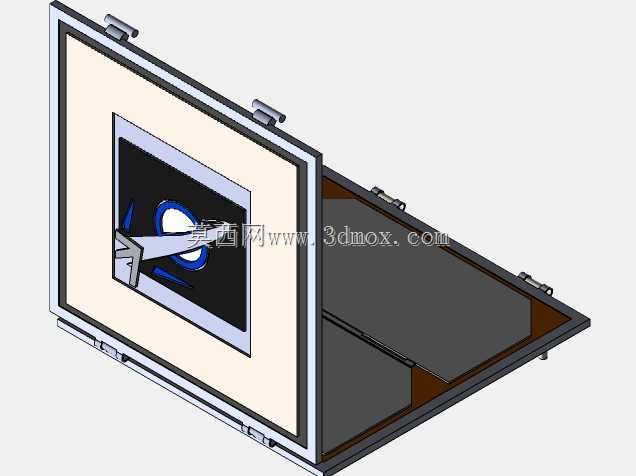

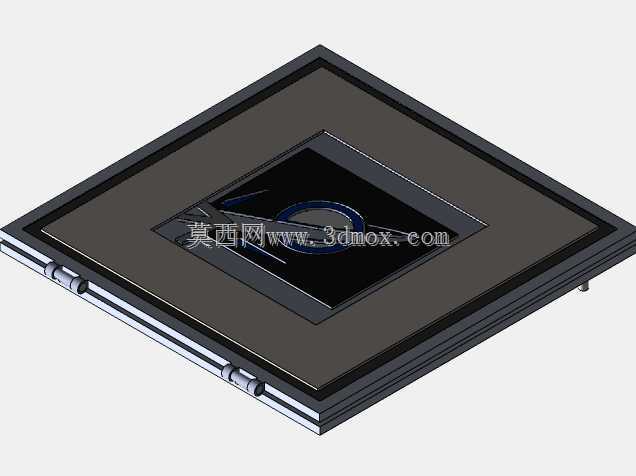

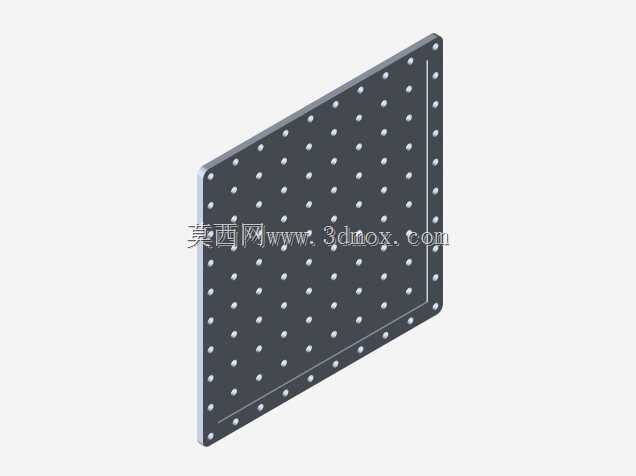

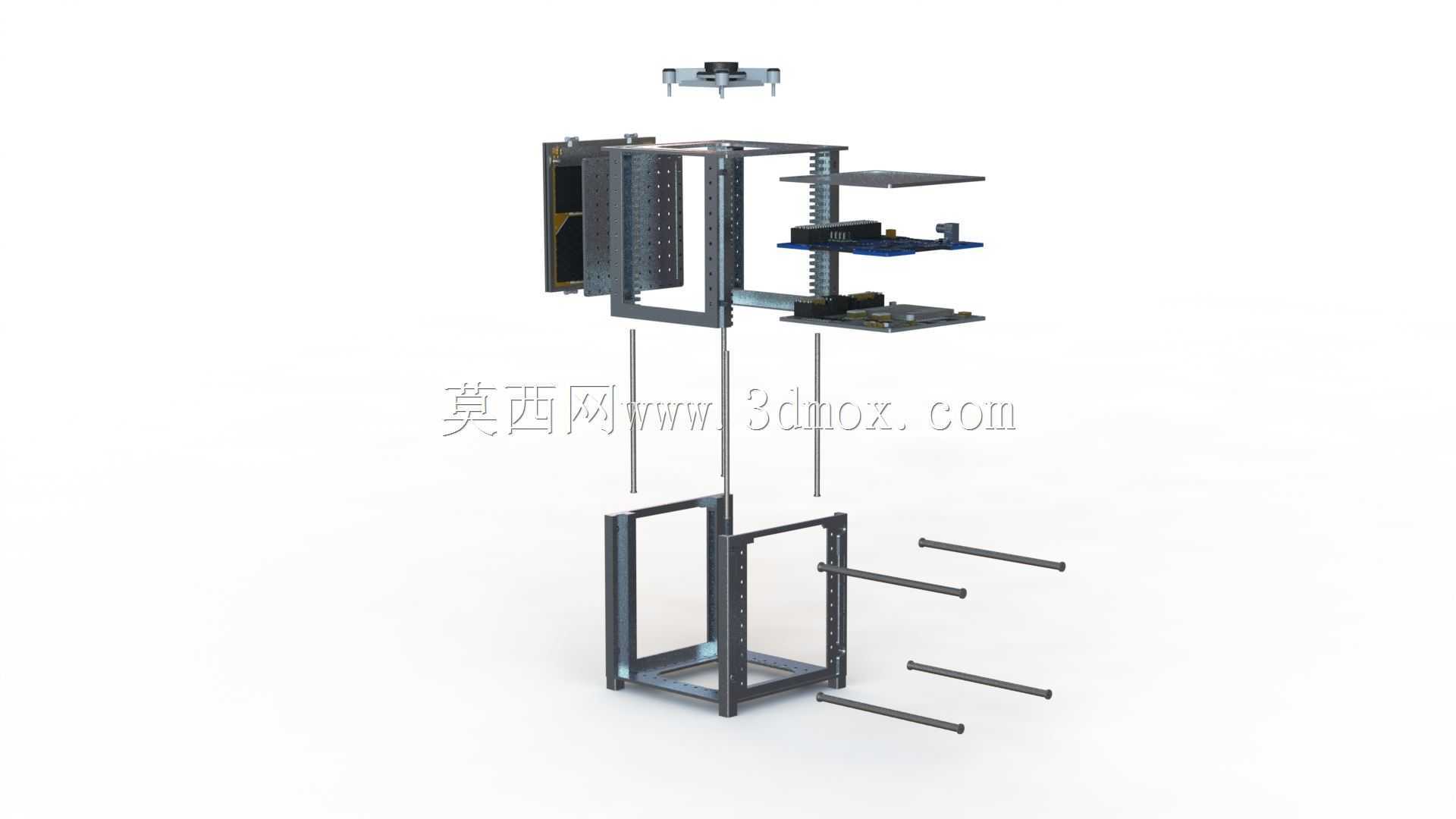

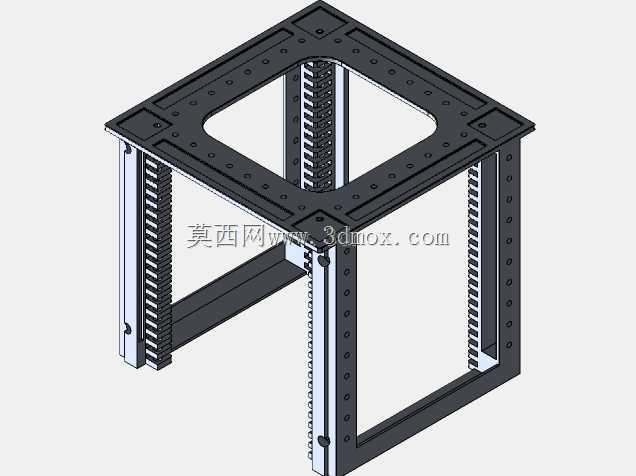

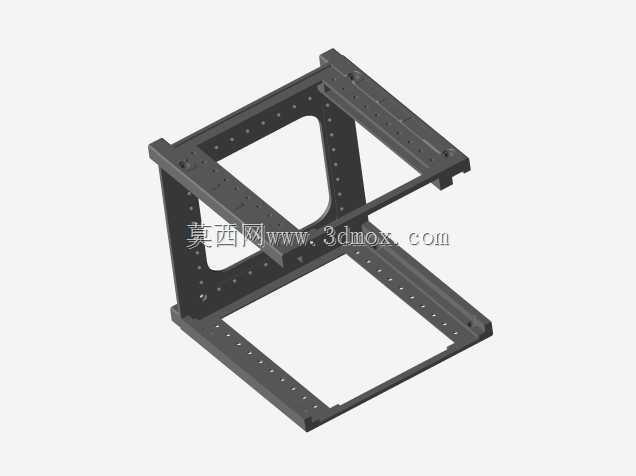

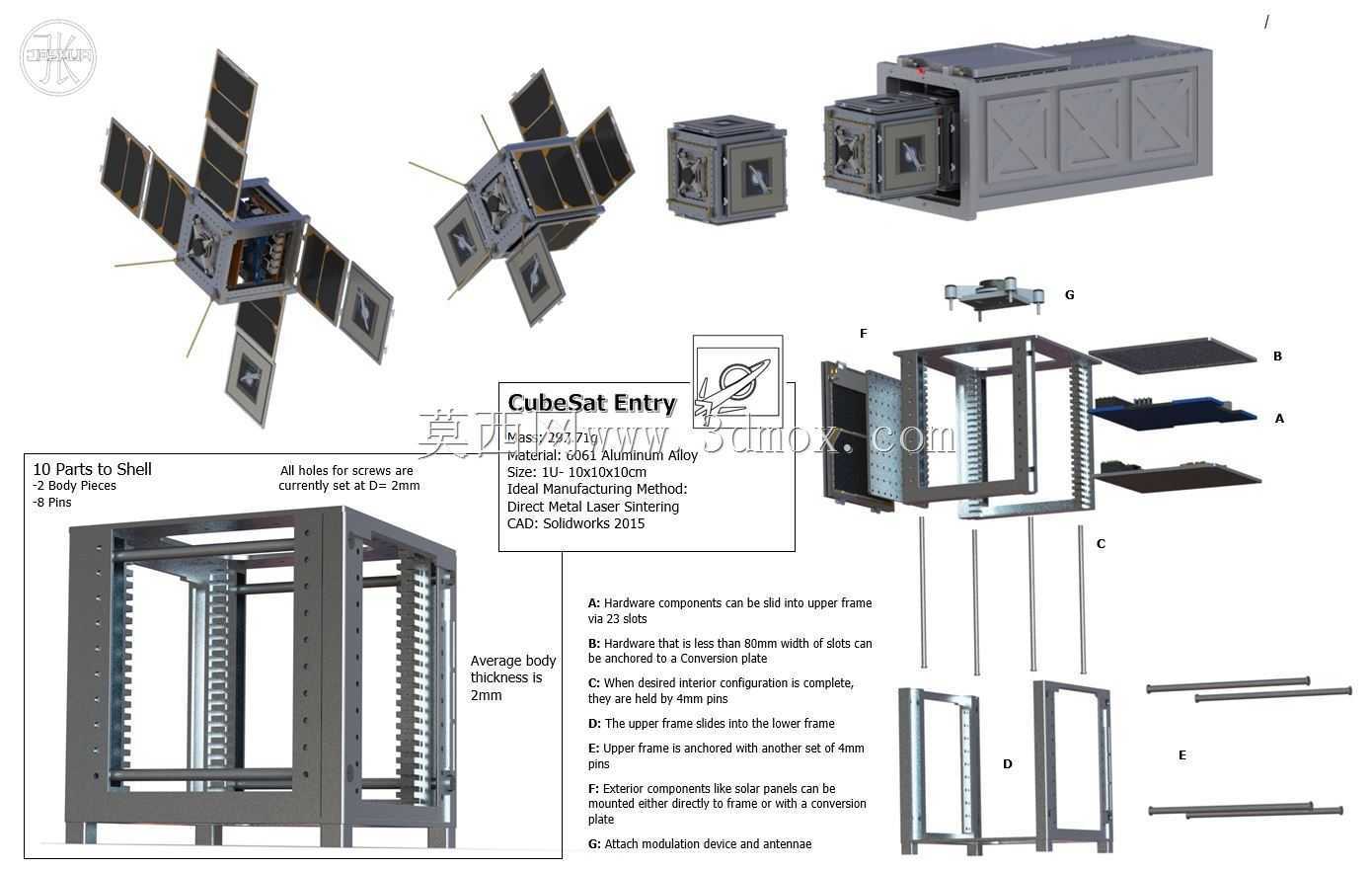

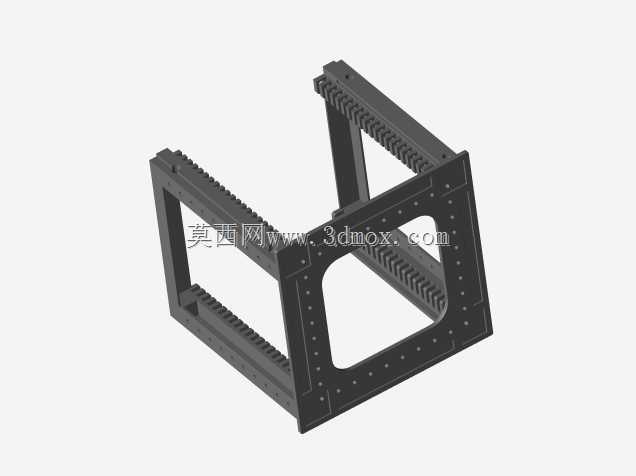

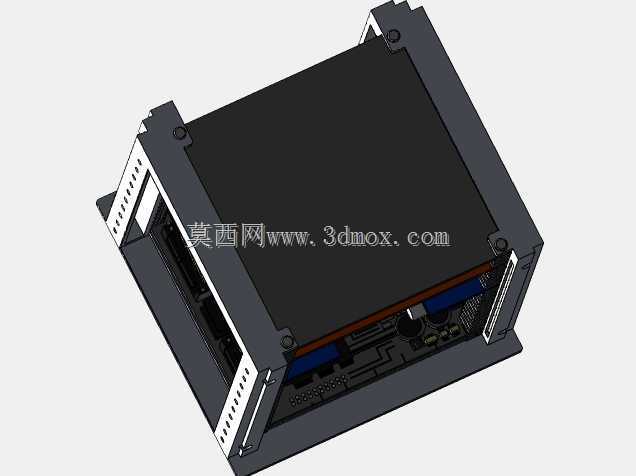

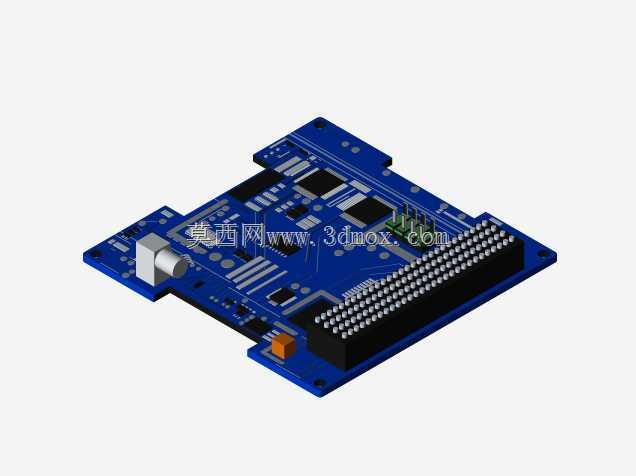

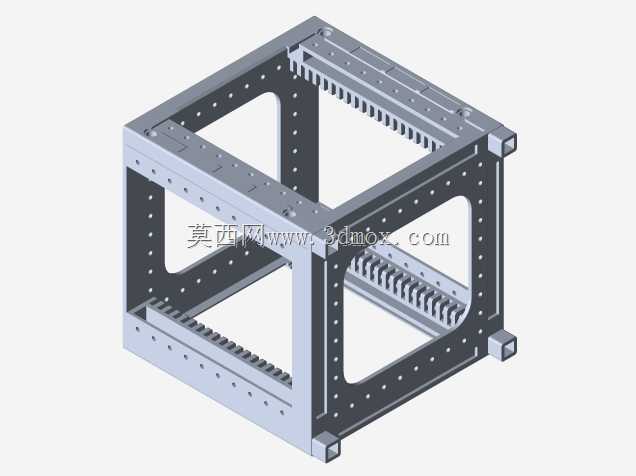

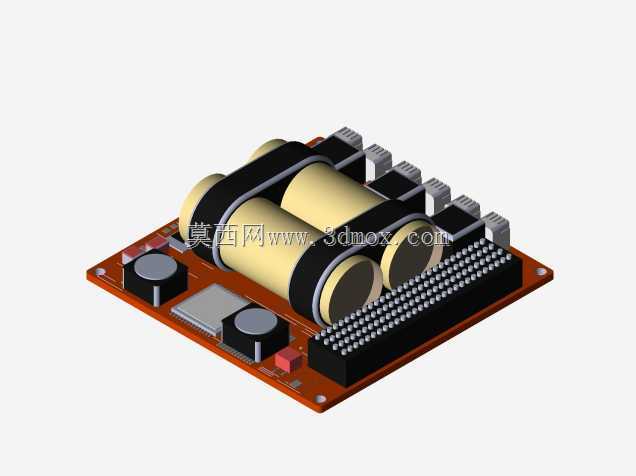

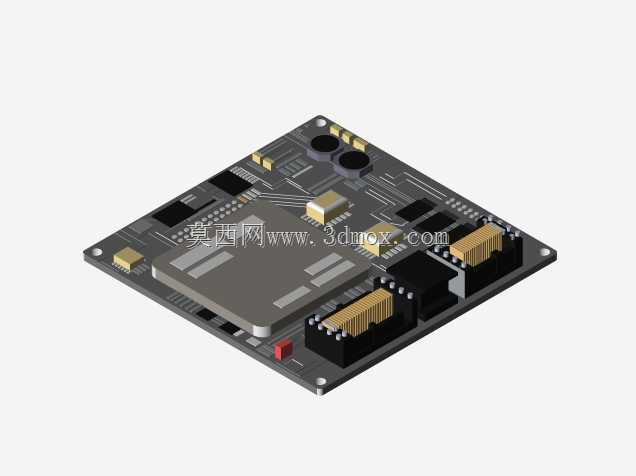

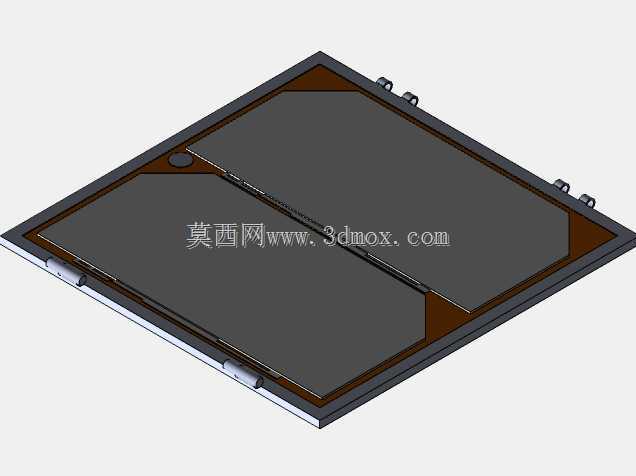

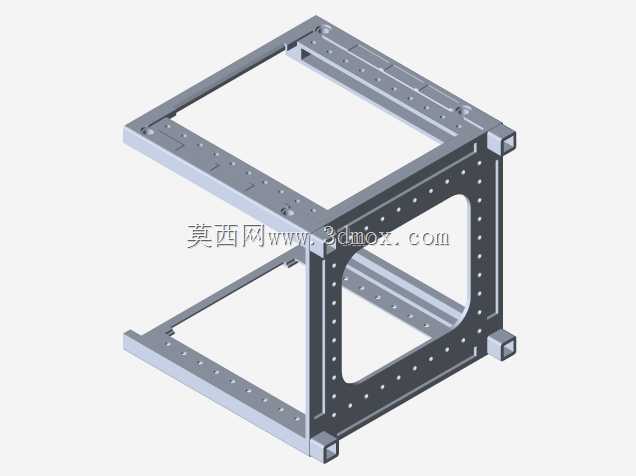

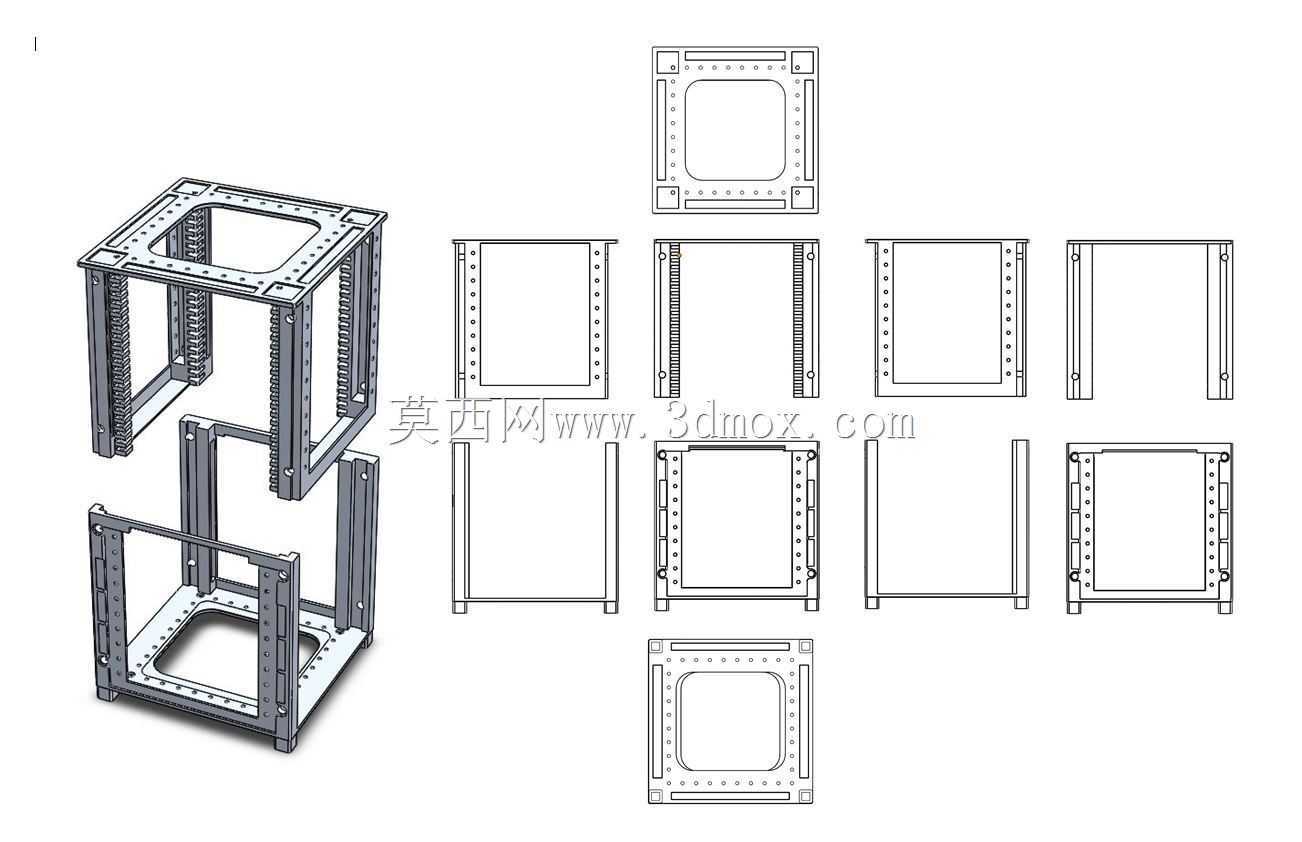

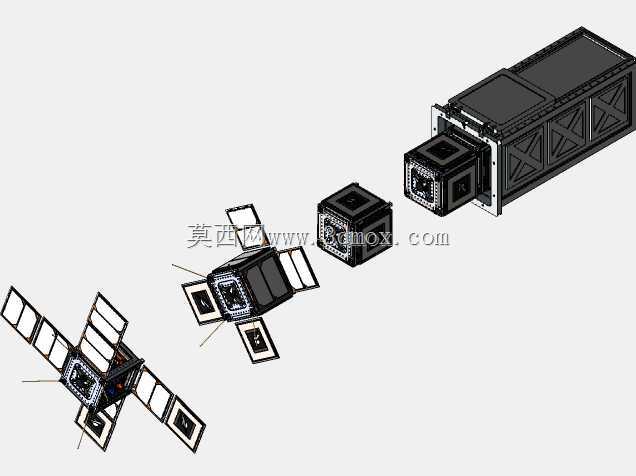

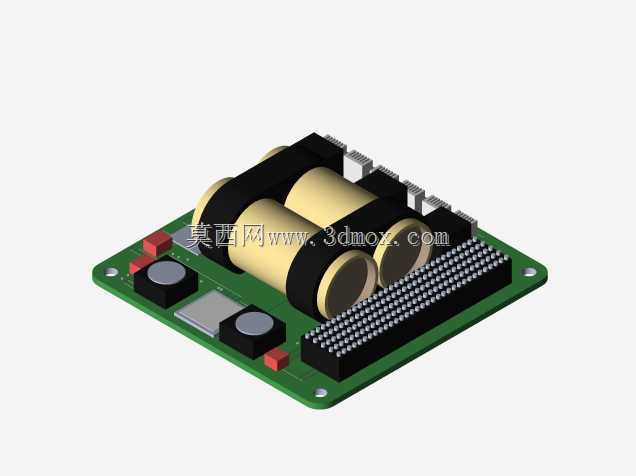

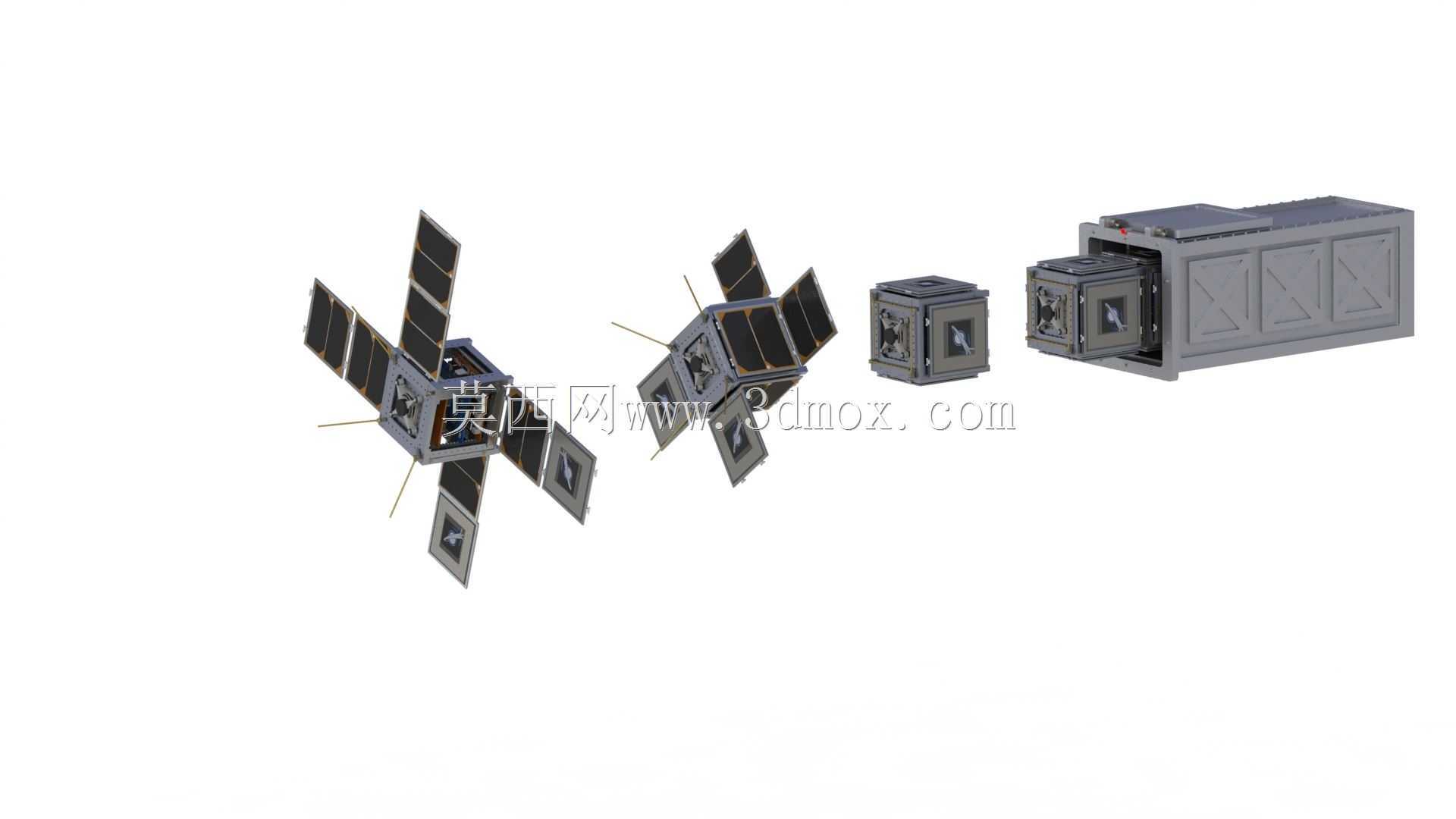

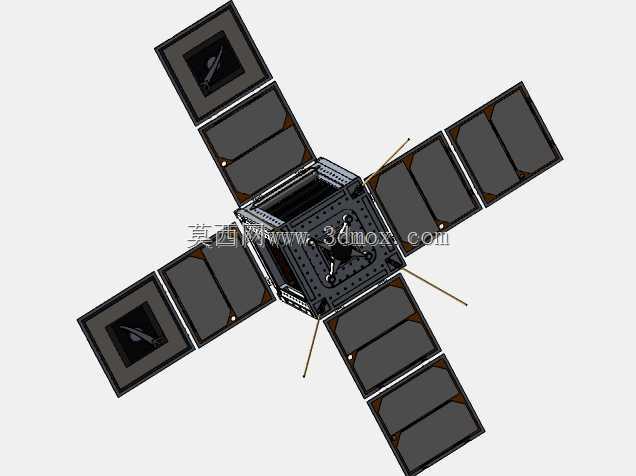

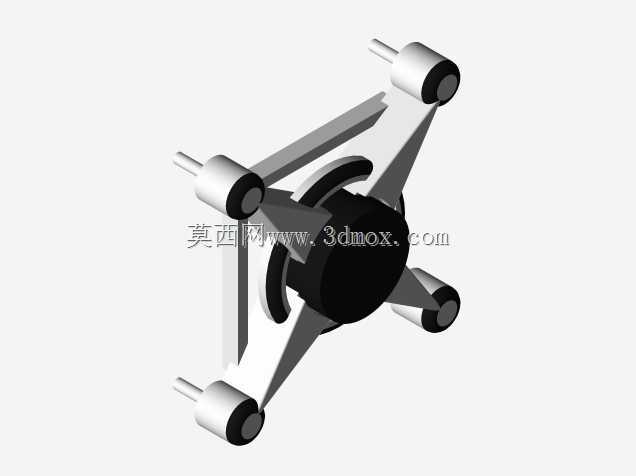

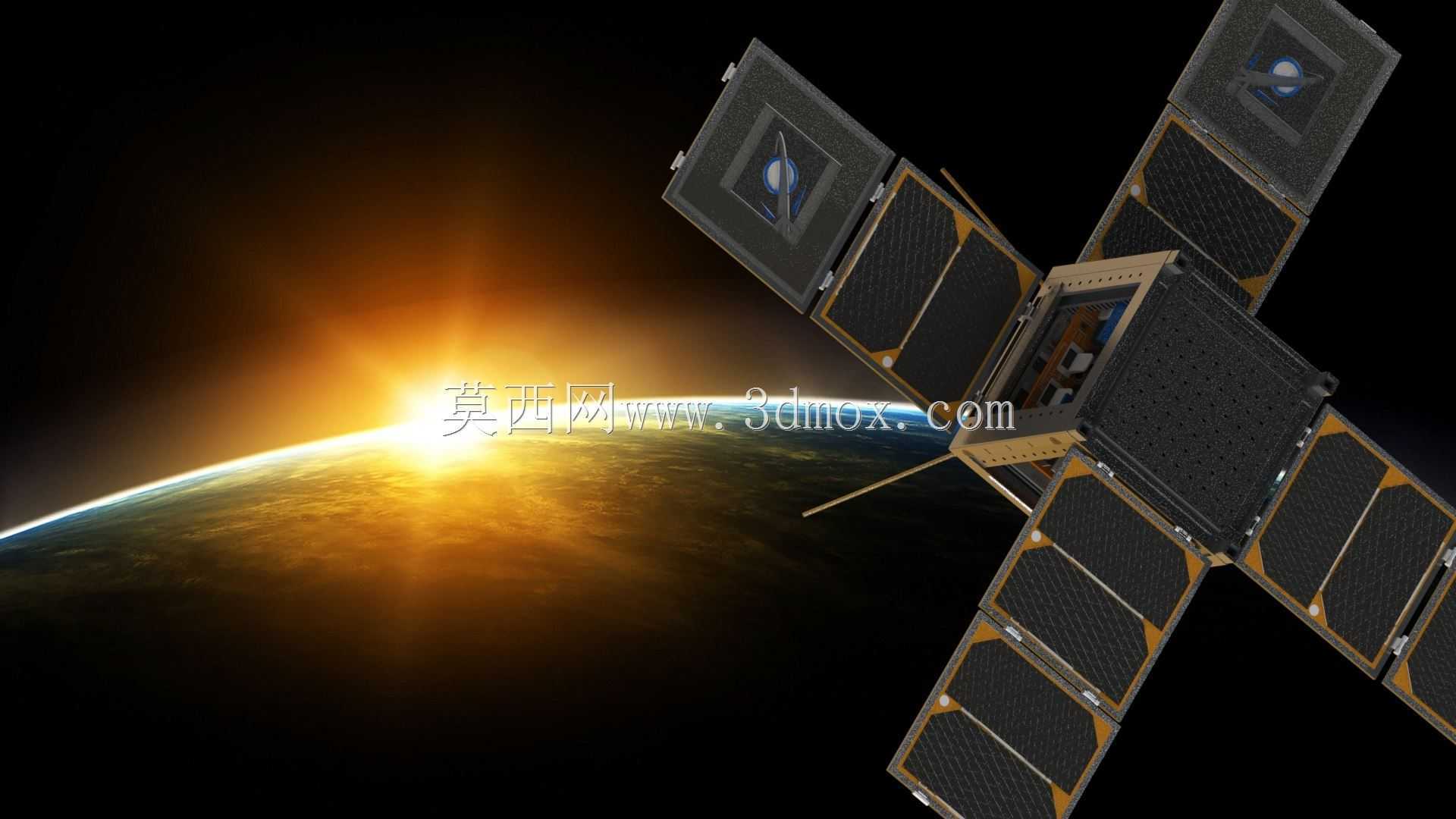

该结构面向微纳卫星领域的立方星整星装配需求设计，适配1U标准立方星的安装边界，整体外廓尺寸严格遵循10x10x10cm的通用立方星规格，可直接适配现有立方星通用分离释放机构的安装接口，无需额外调整适配结构即可完成星箭对接环节的装配作业。从结构功能来看，该框架作为整星的承载基体，需要承担星载各功能板卡、有效载荷、姿控组件的安装固定功能，同时要承受发射阶段的过载冲击与振动载荷，因此主体结构选用6061铝合金作为加工基材，兼顾结构强度与轻量化需求，整星结构质量控制在300g以内，为星载有效载荷预留充足的质量配额。设计过程中采用分层堆叠的布局思路，将框架内部划分为多个独立安装层，每层预留对应的安装螺孔与走线槽位，可分别适配电源板、通信板、姿控板、载荷模块等不同功能组件的安装需求，各层板卡通过导槽定位后采用M2规格螺钉锁紧，安装孔位统一设置为2mm直径，适配航天常用微型紧固件的装配要求，既保证各组件固定的可靠性，也能减少装配过程中的零件种类，降低整星装配的复杂度。框架主体采用分体式拼接结构，分为上下两个框段，通过四根横向支撑杆完成连接，这种拆分式设计一方面便于内部各功能板卡的预装作业，操作人员可先在独立框段内完成对应层的组件装配，再完成整体框段的拼接，大幅提升整星装配的操作空间，避免整体框架内部操作空间狭窄带来的装配困难；另一方面分体结构也便于后期的载荷更换与检修作业，无需拆解整星框架即可完成对应层组件的维护操作。框架外侧预留的太阳能板安装支杆，可直接贴合安装标准规格的立方星太阳能电池片，支杆长度经过精准核算，保证太阳能板展开后不会遮挡星上传感器的视场，同时支杆与主体框架的连接位置做了加强处理，可承受太阳能板展开瞬间的冲击载荷，不会出现连接松脱的问题。框架顶部预留的星箭对接接口，完全匹配通用立方星分离机构的锁紧尺寸，对接面的平面度与位置度公差经过严格控制，保证分离过程中不会出现卡滞问题，同时对接位置设置有对应的定位销孔，可实现整星的快速定位装配，提升总装环节的作业效率。在结构细节处理上，框架所有棱边均做了倒角处理，避免装配过程中划伤操作人员或损坏星载线缆，所有安装孔位均做了去毛刺处理，保证螺钉装配时的顺畅度，框架内部的走线槽位统一规划，将电源线与信号线的走线路径做了物理分隔，减少信号传输过程中的电磁干扰问题，提升整星工作的稳定性。
