呼吸机用五端口气流分流歧管结构

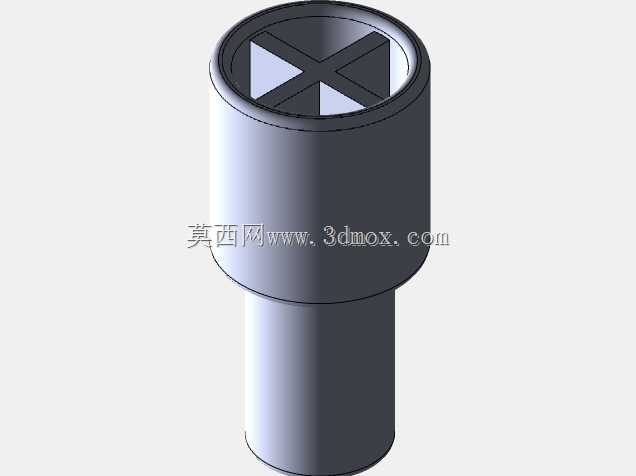

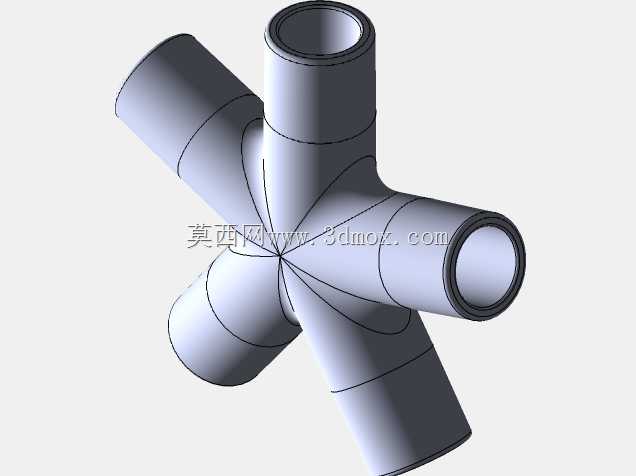

这款歧管结构主要配套呼吸类医疗设备使用，核心作用是实现单路进气到五路出气的气流定向分配，在临床使用场景中，可通过配套插头快速调整各通路的气流走向，适配不同工况下的呼吸支持需求，尤其适合在设备配套耗材供应紧张、需要快速拓展设备供气通路的场景下使用，能够在不改动主机气路结构的前提下，快速扩展设备的供气端口数量，满足多通路供氧、多参数监测的配套需求。从结构设计来看，整体采用同轴阶梯轴式外形，上部为大直径圆柱腔体，是气流分配的核心腔室，顶部端面设置十字形分流筋，将圆形端面分隔为四个独立的扇形通流区域，配合中心区域的流道设计，实现五路气流的均匀分流，避免各通路之间出现气流串扰、压力不均的问题；下部为小直径圆柱插接段，用于和主机端的供气接口配合，插接段的外径尺寸与常规呼吸管路接头的通用尺寸匹配，无需额外加工转接头即可直接插接安装，安装时仅需将下部插接段推入主机对应接口，依靠管路自身的弹性抱紧力即可实现密封固定，安装边界清晰，插接深度控制在合理范围，不会出现插入过深顶坏主机内部阀件、或是插入过浅导致漏气脱落的问题。设计过程中重点考量了3D打印工艺的成型特性，所有流道转角均采用圆角过渡，没有小于打印工艺最小成型尺寸的薄壁、尖角结构，十字分流筋的厚度设置兼顾了结构强度与通流面积，既不会因为筋条过薄导致打印成型后出现断裂、变形，也不会因为筋条过厚占用过多通流面积，造成气路阻力过大影响供气效率。上部腔体的内壁与外壁之间保持均匀壁厚，避免3D打印过程中出现壁厚不均导致的收缩变形，保证腔体的圆度公差，让配套插头插入时能够顺畅到位，实现各通路的可靠密封。实际使用时，这款歧管直接安装在呼吸机主机的出气端，主机输出的正压气流进入下部插接段后，流入上部的分配腔体，通过十字分流筋的分隔作用，将气流均匀分配到五个输出端口，每个端口可独立连接呼吸管路、监测传感器或是其他配套治疗部件，当需要调整某一通路的气流通断时，仅需插拔对应端口的密封插头即可完成操作，无需拆卸整个歧管，也不用关停主机调整内部阀件，能够在设备运行过程中快速完成通路调整，适配不同患者的治疗需求。结构的外表面没有多余的凸起、卡扣结构，整体外形简洁光滑，使用后可快速完成表面擦拭消毒，不存在容易积留污渍、难以清洁的卫生死角，符合医疗配件的清洁消毒要求。从安装适配性来看，下部插接段的长度经过反复校核，插入主机接口后，上部腔体的下端面与主机接口端面之间留有微小的间隙，不会出现安装干涉，同时上部腔体的外径尺寸控制在合理范围，不会遮挡主机接口周边的其他按键、接口，不会影响设备其他功能的正常操作。流道设计上，所有通路的通流截面经过计算，保证五个端口的气流阻力差值控制在允许范围内，避免出现某一端口气流量过大、某一端口气流不足的问题，确保各通路输出的气流压力、流量参数一致，满足临床使用的精度要求。整个结构没有活动部件，不存在运动磨损、卡滞的风险，可靠性更高，适合在应急场景下快速批量制作使用，打印完成后仅需简单去除支撑、打磨流道内的打印毛刺即可投入使用，无需额外的装配、调试工序，能够快速响应临床的紧急使用需求。
