板载式开关电源供电模块结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:315979
  • 板载式开关电源供电模块结构设计

在嵌入式设备、小型工业控制板卡、便携检测仪器的供电链路设计中,板载式开关电源单元是决定整机运行稳定性的核心部件,这类集成化供电模块不需要额外外接独立电源板,直接焊接在主控PCB上即可完成电压转换与电能供给,能大幅缩减整机的装配空间占用,减少外部接线带来的接触不良风险。从实际工程应用的场景来看,这类PSU供电模块常被用在空间受限的工业传感节点、手持检测终端、小型伺服驱动控制板上,负责将输入的宽范围直流电压转换为主控芯片、传感元件、通信模块所需的稳定低压直流电,相比传统线性稳压方案,开关型拓扑的转换效率更高,发热控制表现更好,适合长时间连续运行的工业工况。

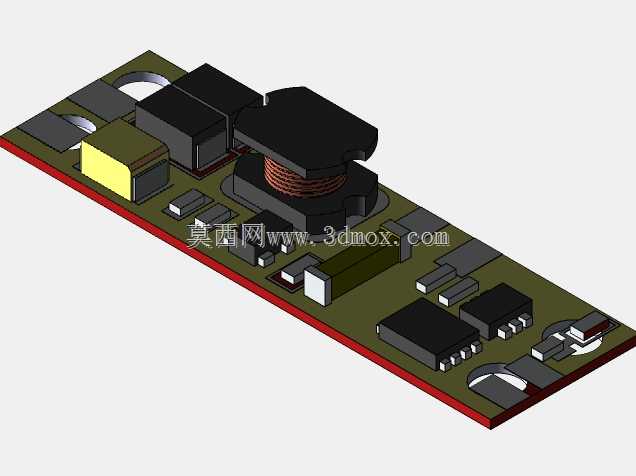

从结构设计的思路来看,这个模块采用长条形PCB布局,整体轮廓贴合主控板的边缘安装空间,在布局时将功率电感、大容量电解电容这类大尺寸元件集中排布在PCB中段,输入输出端的贴片阻容、功率管、整流元件沿板边依次排列,既满足了功率回路的最短走线要求,减少开关过程中的EMI干扰,也让大重量元件的分布更均匀,避免板卡过波峰焊时因为元件重量不均出现翘板问题。功率电感作为模块里高度最高的元件,在设计时预留了足够的安全爬电距离,电感底部没有布置走线与贴片元件,避免电感工作时的漏磁干扰周边信号线路,同时电感的焊盘做了加大处理,提升大电流工况下的焊接可靠性,防止设备受振动时出现元件脱焊问题。

从安装边界的尺寸控制来看,模块整体厚度控制在功率电感的高度范围内,所有元件的最高点没有超出电感顶面,在装入设备壳体时,只需要预留对应电感高度的竖向空间即可,不需要为其他元件额外避让空间。PCB板的两端预留了半圆定位孔,既可以在焊接时通过治具定位模块位置,也可以在高振动应用场景下加装绝缘固定柱,将模块与底层主控板做额外加固,避免长期振动下焊点疲劳。输入输出接线端采用贴片焊盘设计,适配自动化SMT贴片工艺,不需要手工插件焊接,能提升批量装配的生产效率,焊盘的间距按照常规工业板卡的布线间距设置,方便走线引出,同时满足安规要求的电气间隙。

在元件选型的结构适配层面,大容量电解电容采用卧式贴装设计,有效降低了模块整体的竖向高度,电容本体与PCB表面贴合,用红胶做预固定,过炉后焊接强度更高,相比立式安装的电容抗振动能力更强。功率开关管与整流二极管布置在PCB板边位置,靠近板边的位置在整机装配时可以贴合设备壳体的金属内壁,借助壳体做辅助散热,不需要额外加装散热片就能满足额定功率下的散热需求,进一步压缩模块的整体体积。周边的小尺寸贴片阻容元件全部采用0805及以上封装尺寸,既方便批量生产时的贴片加工,也能提升手工维修时的可操作性,避免因为元件尺寸过小带来的维修难度提升。

从实际使用的功能特性来看,这个模块的布局充分考虑了生产、装配、运维全流程的工程需求,没有为了极致压缩体积牺牲可制造性,所有元件之间的间距满足SMT贴片的最小间距要求,不会出现元件干涉导致的贴装偏移问题。模块的布线走向将功率地与信号地做了分区处理,在结构布局上就实现了强弱电的物理分隔,减少功率回路开关噪声对信号采样部分的干扰,在实际测试中能有效降低输出电压的纹波水平,给后端负载提供更纯净的供电。对于结构设计从业者来说,这类板载供电模块的建模需要重点关注每个元件的实际外形尺寸、焊盘位置、安装高度差,不能只按照元件的标称尺寸做简化建模,要充分考虑元件实际生产中的公差范围,预留足够的装配间隙,避免结构设计完成后出现元件与壳体干涉、元件之间互相触碰的问题。尤其是功率电感这类磁元件,不同厂商的同规格产品外形尺寸会有一定偏差,建模时需要按照行业通用的最大外形尺寸做边界预留,保证不同供应商的元件都能正常装配,提升供应链的适配性。
