小型3.3V输出400mA DC-DC升压变换器结构

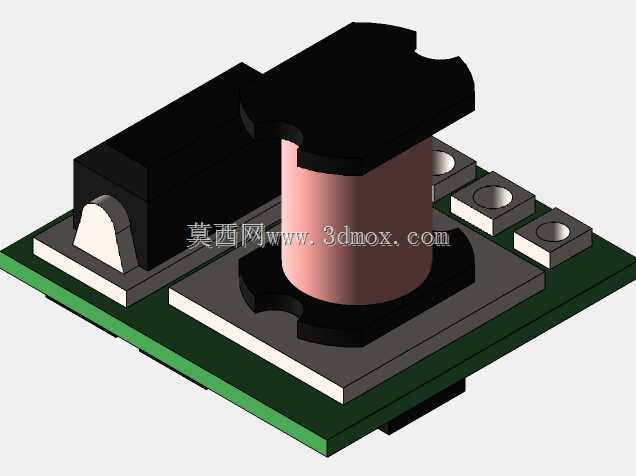

这款小型升压电源模块的三维结构，还原了实际量产产品的全部装配细节，建模过程中完全遵循实物的堆叠逻辑，没有做任何简化处理，方便结构工程师在做整机布局时直接调用参考。从实际应用场景来看，这类小功率升压模块多用于便携穿戴设备、小型传感器节点、低功耗物联网终端这类空间极度受限的场合，比如单节干电池供电的温湿度采集终端、蓝牙信标设备、小型手持检测仪器，当系统主供电电压低于3.3V工作阈值时，就需要这类模块完成电压抬升，保证后级主控、传感芯片稳定工作。

从功能特性上看，该模块额定输出电流400mA，输出电压稳定在3.3V，属于小功率非隔离升压拓扑，核心储能元件是板载的屏蔽式功率电感，搭配贴片升压控制IC、输入输出滤波电容、续流二极管以及焊盘式接线端子，整个电路的元件布局完全遵循功率回路最小化的布线原则，功率电感紧邻控制IC的SW引脚放置，输入输出电容分别靠近对应端口，减少高频开关噪声的辐射。建模时特意还原了电感的磁芯屏蔽结构，黑色的屏蔽罩包裹磁芯柱，能有效降低漏磁对周边敏感器件的干扰，这也是这类小体积模块能在高密度电子设备中应用的关键设计点。

设计思路上，整个模块采用双层PCB板作为承载基底，板边做了圆角处理避免装配时刮伤周边线材或结构件，PCB表面的阻焊层、丝印层都做了对应还原，元件全部采用表面贴装工艺，没有插件元件，最大化压缩垂直方向的占用空间。功率电感作为整个模块上高度最高的元件，其顶部的异形避让缺口是特意设计的，对应量产时自动贴片机的吸嘴拾取定位点，同时也能在极端紧凑的装配空间里，避让上方壳体的加强筋结构，不用额外抬高整机外壳的高度。输入输出端采用半孔金属化焊盘设计，既可以直接焊接在主板上作为板载模块使用，也可以在焊盘上焊接排针做成插拔式模块，适配不同的装配需求。

从安装边界尺寸来看，整个模块的外形轮廓方正，长宽尺寸控制在极小范围内，所有元件的高度都没有超过功率电感的顶面，也就是说整机设计时只要给电感预留足够的垂直空间，其余区域的结构间隙可以进一步压缩。建模时还原了每个元件的实际公差带，比如贴片电容的本体厚度、IC的塑封高度、焊盘的金属化厚度都和实物一致，不会出现结构干涉检查时虚拟模型和实物尺寸不符的问题。另外模块底部没有布置任何元件，整个底面平整，可以直接贴合在主板表面或者散热垫片上，提升长时间工作时的散热能力，避免400mA满负载输出时电感和IC温升过高影响稳定性。

在做整机结构校核时，这个模型可以直接导入装配环境，检查模块周边的结构件是否和电感、电容等高位元件产生干涉，同时也能参考焊盘位置设计主板的对应封装，避免出现PCB封装画错导致模块无法焊接的问题。对于电源设计工程师来说，这个模型也能直观展示元件的布局逻辑，参考其功率回路的排布方式优化自己的PCB布线，尤其是小体积电源的布局要点，比如电感的放置位置、电容的接地路径、端子的出线方向，都能从这个实物还原的模型里找到可参考的工程细节。要知道小功率升压模块最容易出问题的地方就是布局不合理导致的效率偏低、噪声过大，而这款量产模块的布局已经经过实际验证，建模时1:1还原的结构细节，能让设计人员直观看到成熟产品的元件排布逻辑，不用再反复打样测试布局合理性。
