DIY四旋翼小型飞行器结构设计方案

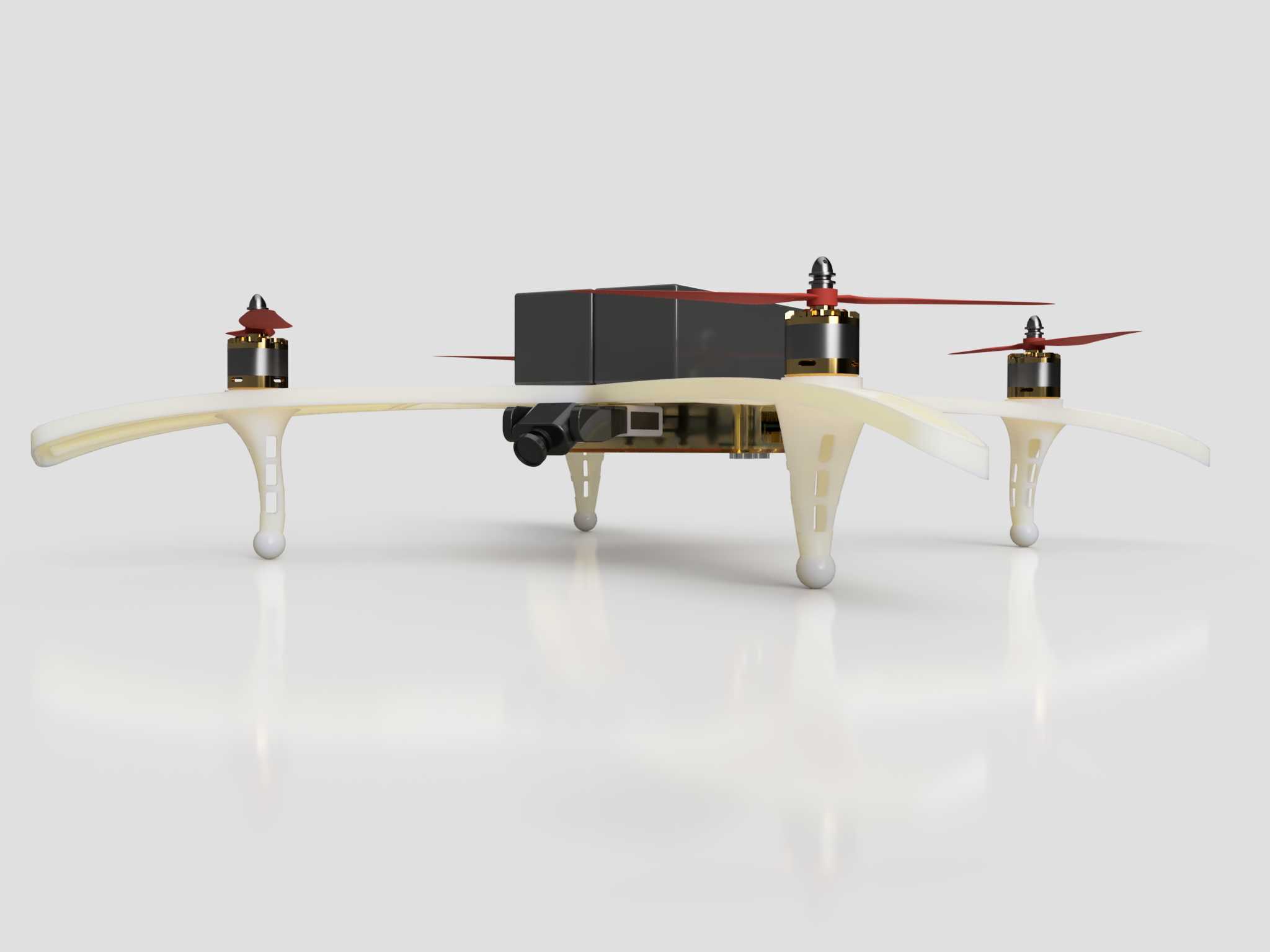

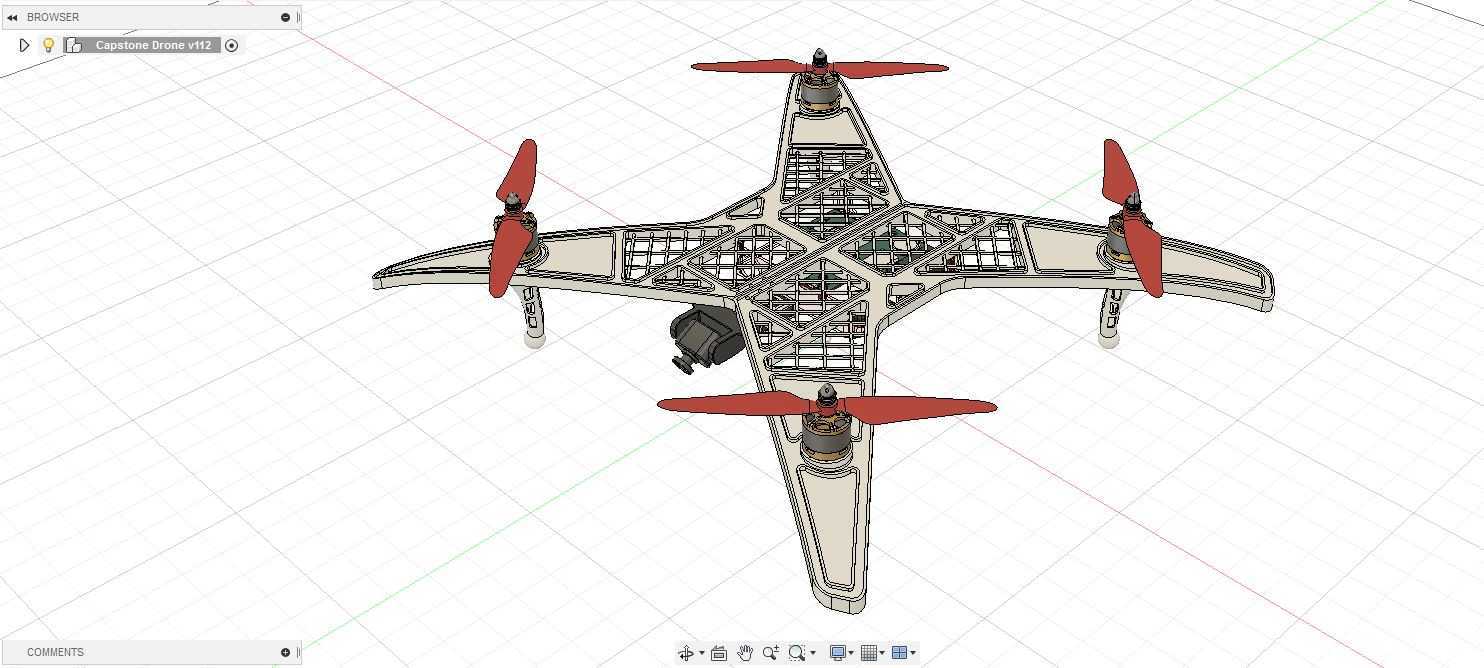

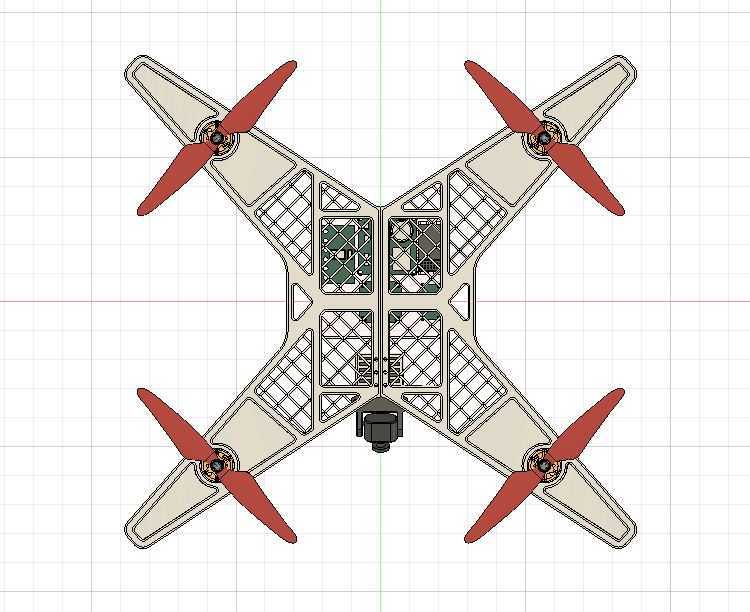

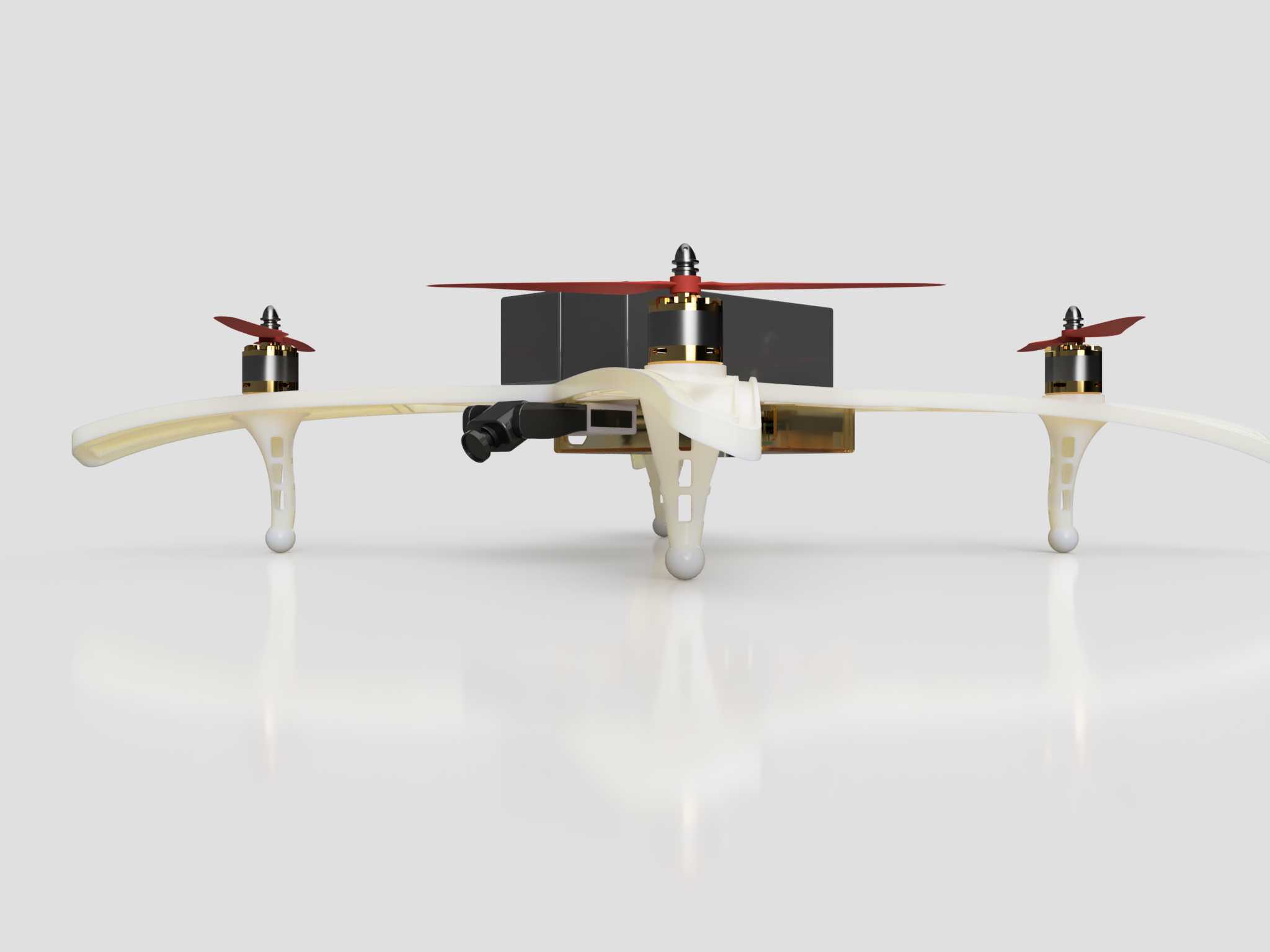

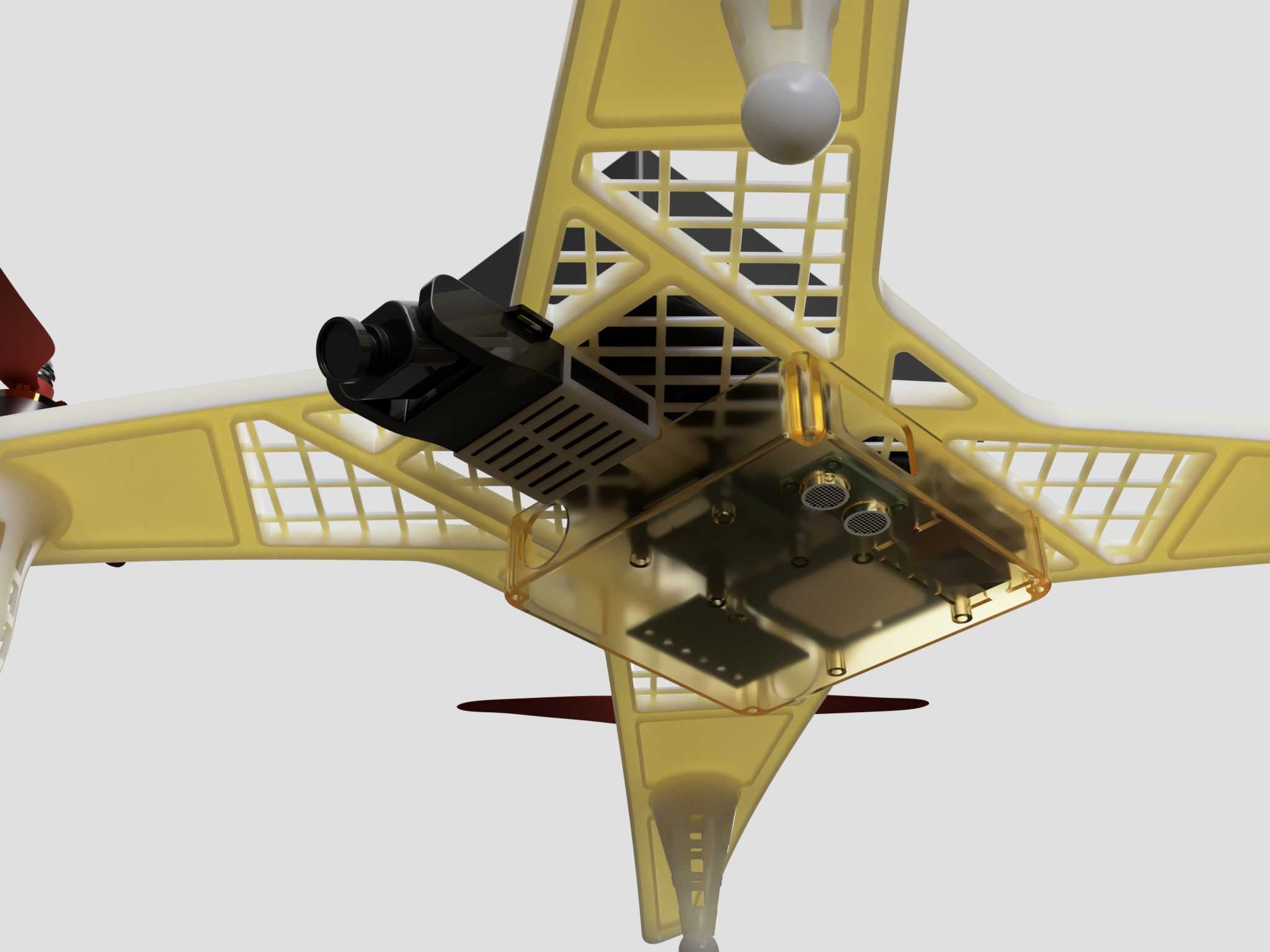

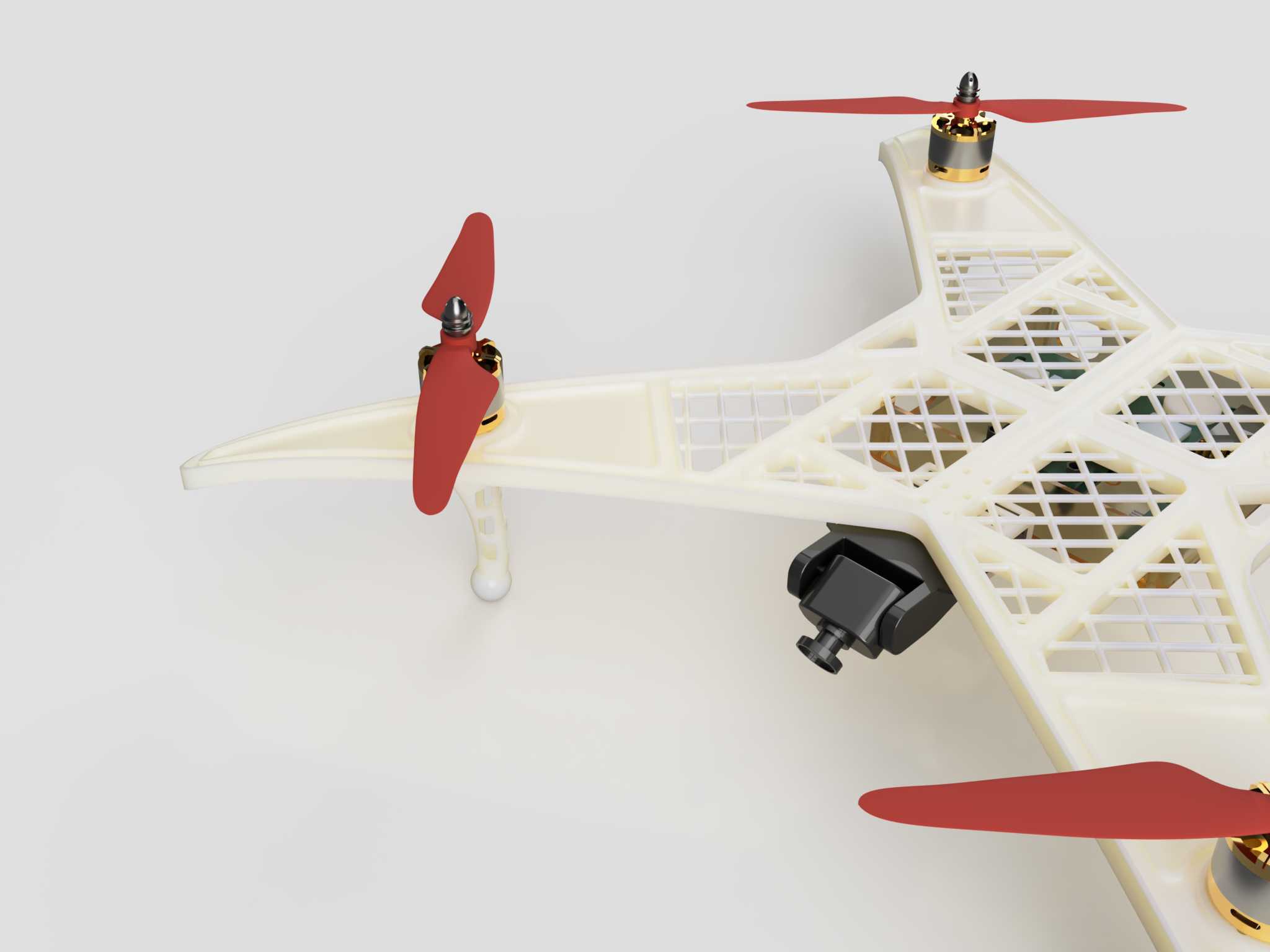

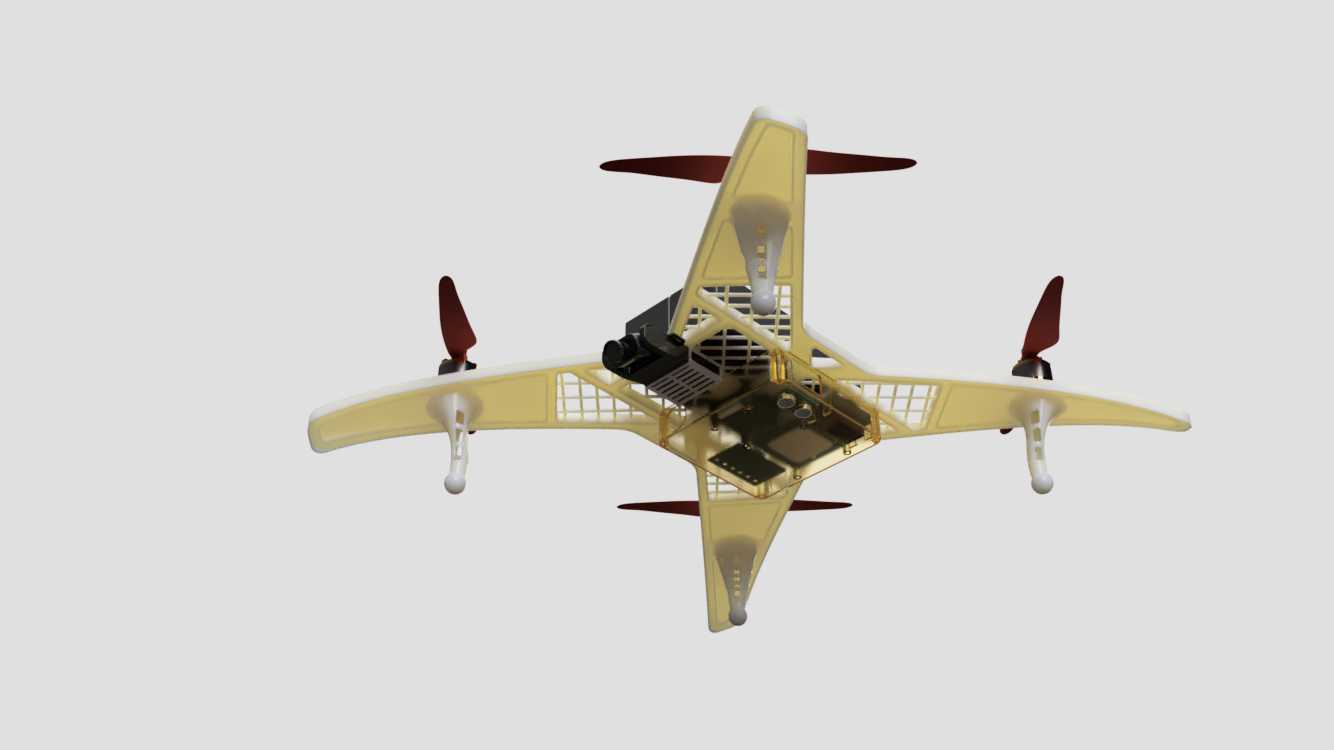

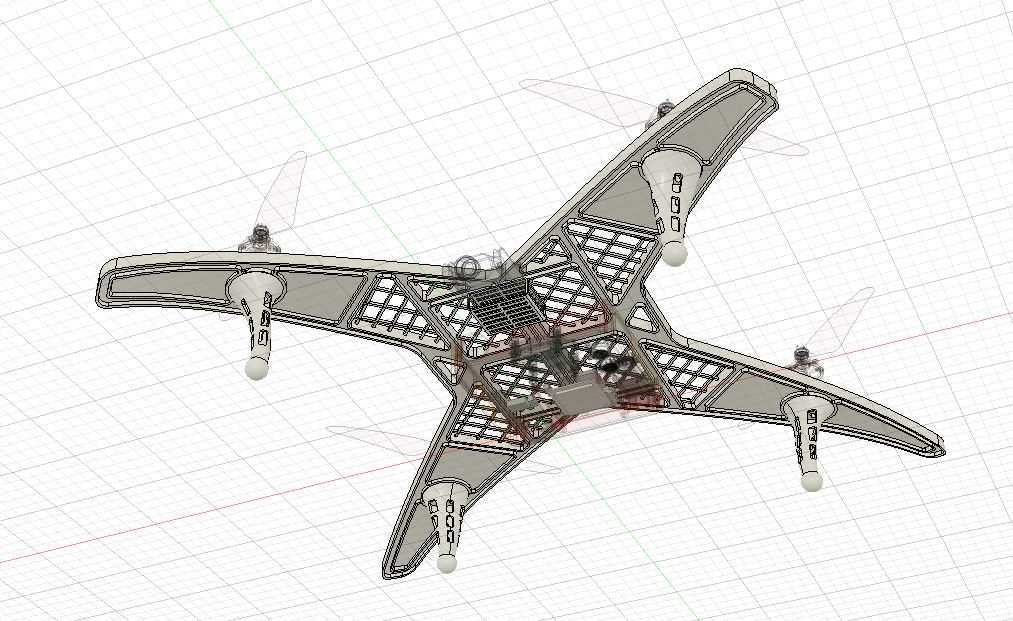

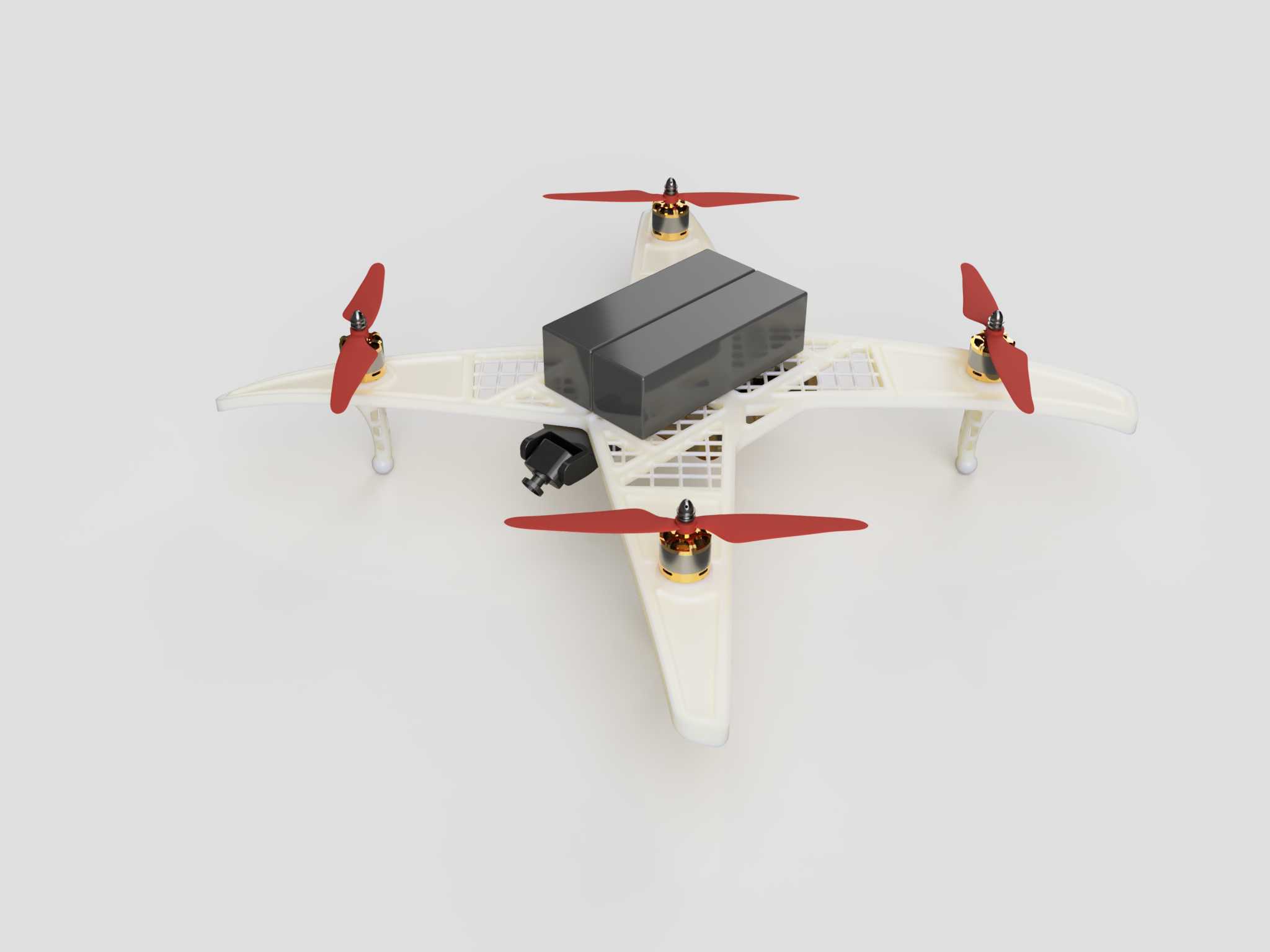

这款小型四旋翼飞行器的结构设计，首先围绕日常航拍、教学实训、低空小载荷作业这类实际场景展开，机架采用X型对称布局，能在保证旋翼流场互不干扰的前提下，尽可能压缩整体横向尺寸，适配狭小空间内的穿行需求。从结构受力逻辑来看，四个机臂从中心动力舱向外延伸，机臂根部做了加厚过渡处理，避免飞行过程中电机高频振动带来的应力集中问题，机臂末端预留的电机安装位，匹配常规22系列无刷电机的孔距标准，安装时无需额外打孔调整，直接通过螺丝锁紧即可保证同轴度，减少旋翼转动时的动平衡偏差。中心舱体采用分层式设计，上层预留飞控、电调的安装空间，下层设置电池仓，电池仓的卡位做了弹性限位结构，飞行过程中遇到气流颠簸也不会出现电池移位的问题，同时舱体侧面预留了走线槽，所有动力线、信号线都可以沿槽内排布，避免线材外露被旋翼剐蹭。起落架采用细杆式支撑结构，安装位置在机臂靠近中心的下侧，高度刚好预留出云台或者小型任务载荷的安装空间，降落时可以先吸收触地的冲击，避免底部的电池、传感器直接碰撞地面。旋翼采用两叶式设计，转动直径和机臂长度做了匹配计算，相邻旋翼转动时不会出现打桨问题，桨叶根部的快拆结构，方便日常更换维护，不需要额外工具就能完成桨叶拆装。设计过程中优先考虑了零件的可加工性，机架主体的镂空结构在保证结构强度的同时，尽可能降低整体自重，镂空区域的排布沿受力方向设置，不会因为减重削弱机架的抗扭能力，机臂和中心舱的连接位采用卡扣加螺丝的双重固定方式，既方便拆卸收纳，又能保证飞行时的连接刚性。整体安装边界上，横向最大尺寸控制在常规双肩包的容纳范围内，不需要拆解就能直接携带，中心舱的顶部预留了扩展安装孔，可以根据不同使用场景加装GPS模块、图传天线等配件，不需要额外打孔破坏原有结构。从实际使用的角度出发，这款结构的重心落在中心舱几何中心偏下的位置，飞行时的姿态稳定性更好，即使做小幅机动动作也不会出现重心偏移的问题，机臂的振动传导路径上做了缓震结构设计，能过滤掉电机转动带来的高频振动，避免搭载的拍摄设备出现画面抖动的情况。
