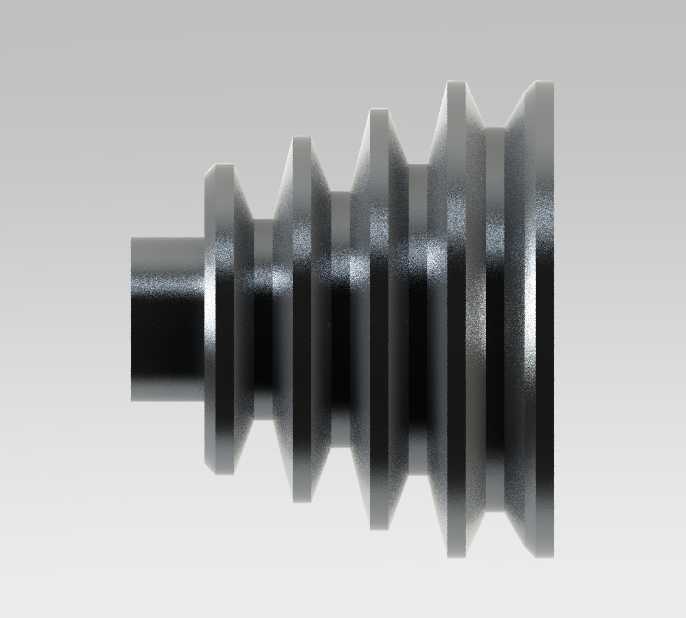

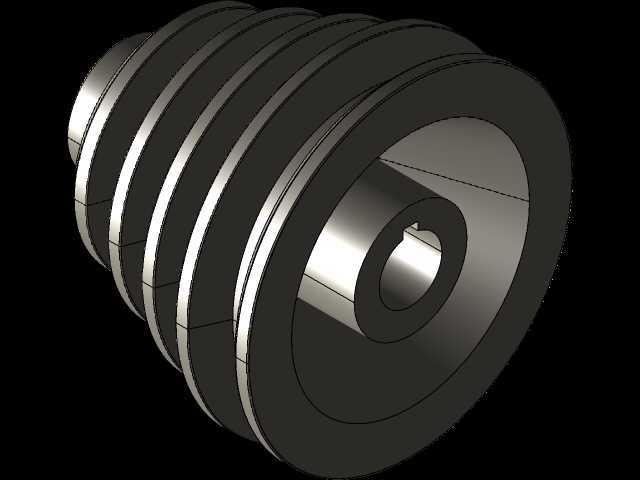

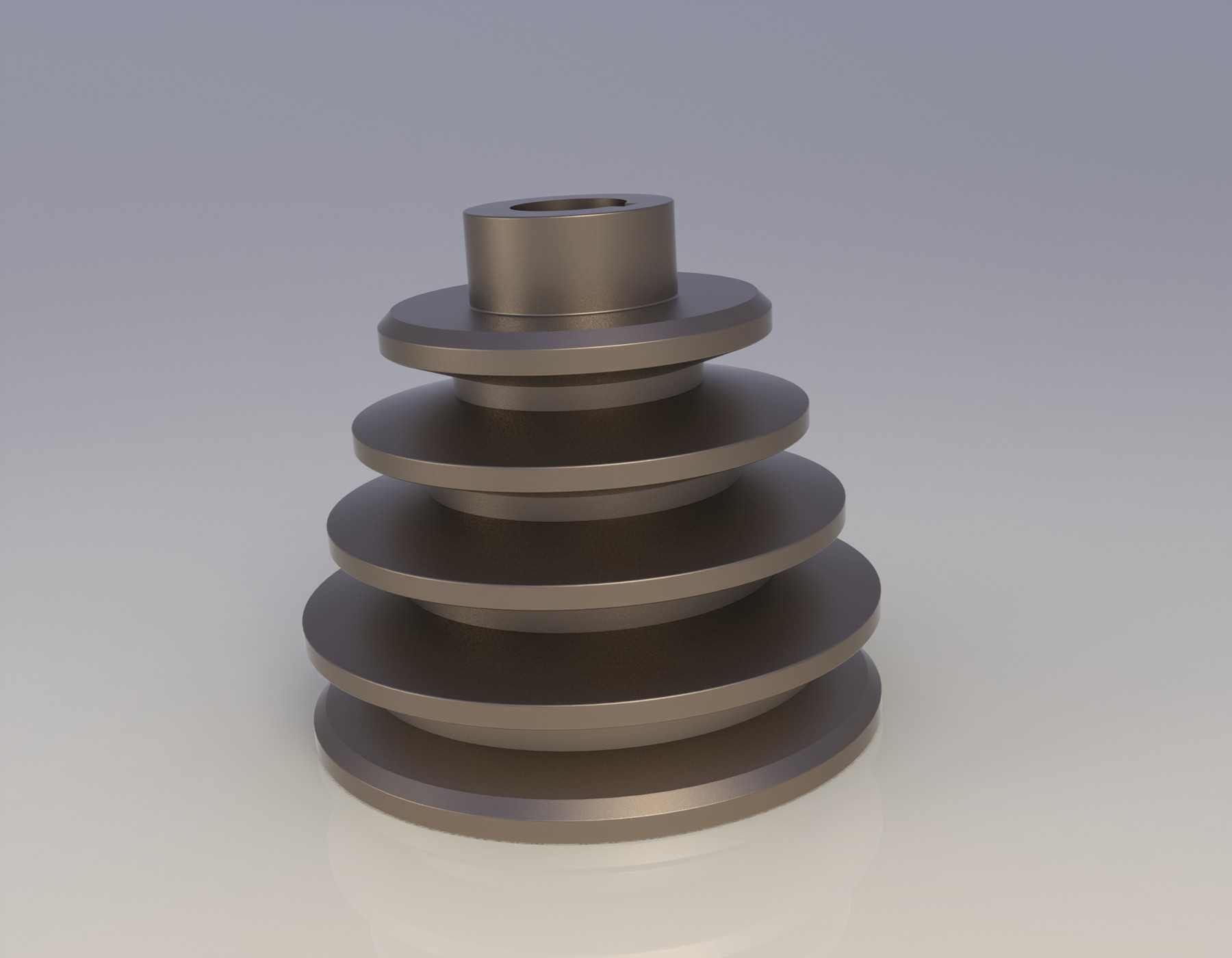

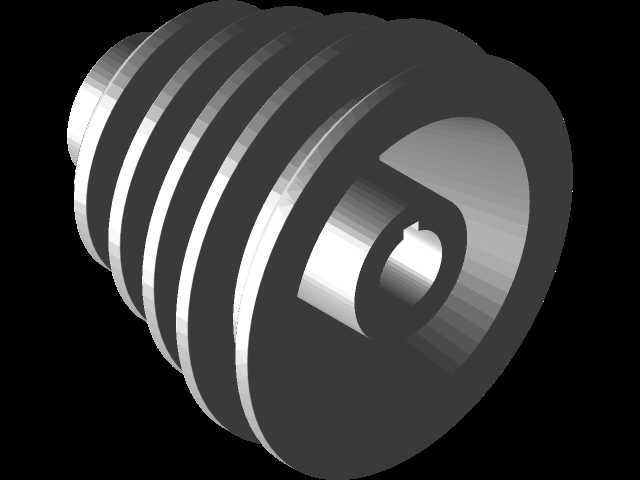

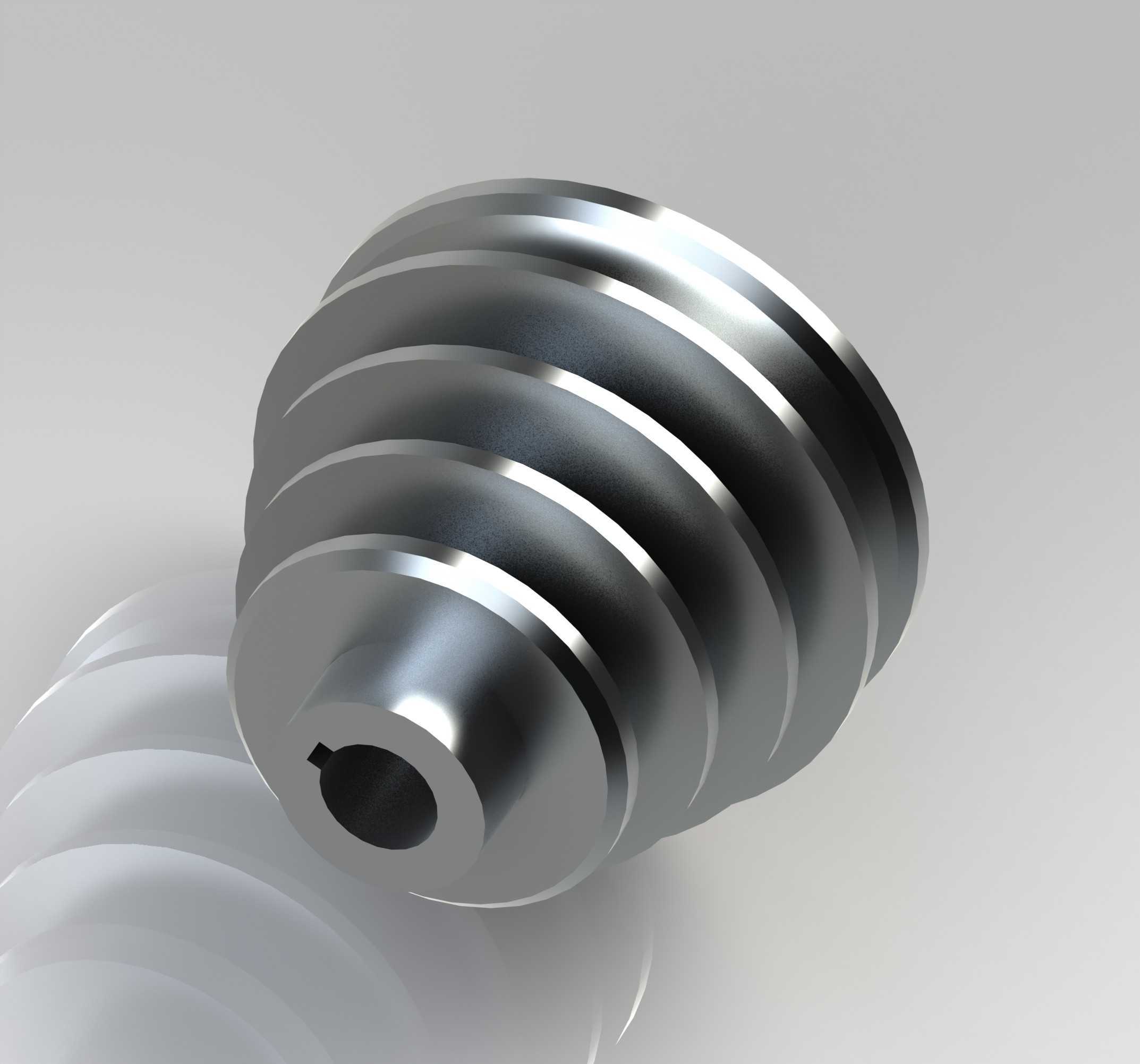

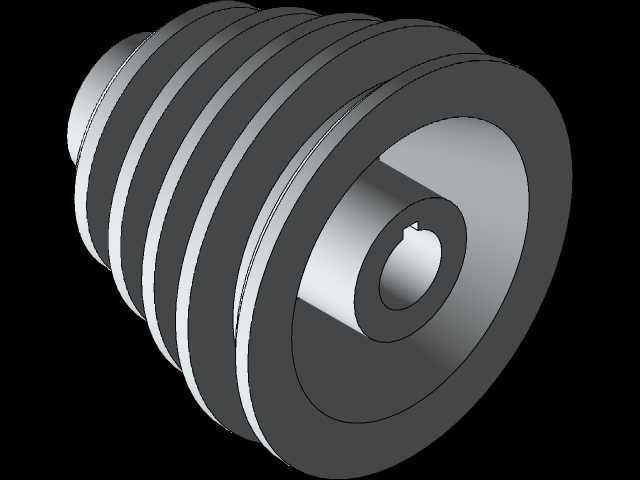

多槽V带传动阶梯锥皮带轮结构

这类多槽阶梯锥皮带轮，常应用在中小功率的变速传动场景中，比如台式钻床的主轴变速模块、小型木工机械的转速切换机构、轻工输送线的调速端，都能见到这类结构的身影。和普通单直径带轮不同，阶梯锥结构不需要额外的无级变速机构，仅通过调整V带在不同直径轮槽上的位置，就能获得多档固定传动比，结构简单可靠，维护成本极低，非常适合对变速档位要求不多、需要稳定传动比的工况。从结构设计来看，这款带轮采用一体式阶梯轴段布局，从安装端到自由端依次排布不同节径的V带轮槽，轮槽的角度严格匹配标准V带的楔角，保证带面和轮槽侧壁充分贴合，减少传动打滑的概率。相邻轮槽之间设置有足够宽度的挡边，避免V带在档位切换或者高速运转时脱出轮槽，同时挡边的外径略大于对应轮槽的带轮节圆外径，给V带的侧向位移留出足够的限位空间。安装端设计有同轴的圆柱轴伸，轴伸上预留有键槽位置，装配时可以通过平键传递扭矩，轴伸的端面可以加装轴端挡圈，防止带轮在运转过程中发生轴向窜动。设计这类带轮的时候，首先要匹配所选用V带的型号，不同型号的V带对应的轮槽宽度、深度、楔角都有对应的工程规范，不能随意设定尺寸，否则会加剧V带的磨损，缩短传动件的使用寿命。其次要核算不同档位下的传动比，根据动力端的额定转速，计算出各个档位下从动端的输出转速，满足设备不同工况下的转速需求，同时要保证各个轮槽的节圆和安装轴的同轴度，避免高速运转时出现过大的径向跳动，带来额外的振动和噪音。轮槽的表面粗糙度需要控制在合理范围，过于粗糙会加剧V带的磨损，过于光滑则会降低摩擦力容易出现打滑，一般精加工后达到对应的表面要求即可，不需要额外做镜面处理。从安装边界来看，这款带轮的轴向总长度需要匹配安装位置的轴段长度，最大轮径处要和周边的机架、护罩留出足够的安全间隙，避免运转时发生干涉，同时V带的中心距调整范围要覆盖所有档位的带长需求，保证每个档位下V带都能获得合适的张紧力，既不会因为过松打滑，也不会因为过紧给轴承带来额外的径向载荷。这类带轮一般采用铸铁或者钢材加工而成，具备足够的强度和耐磨性，能够长期承受V带的张紧力和传动扭矩，在常规的工业传动场景下，不需要频繁更换，使用寿命很长。
