飞机舱门闩锁机构三维结构设计

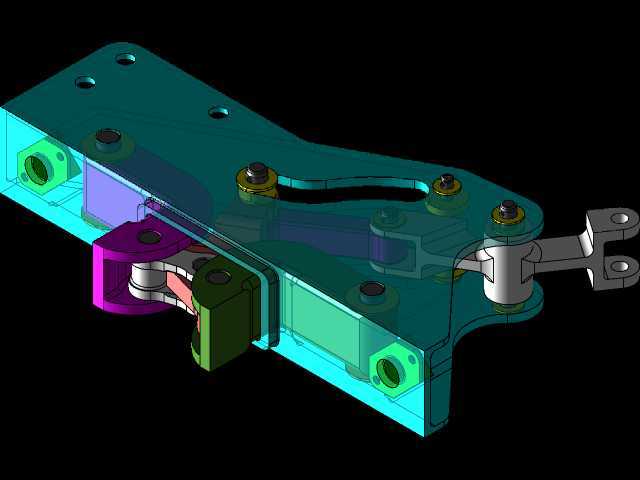

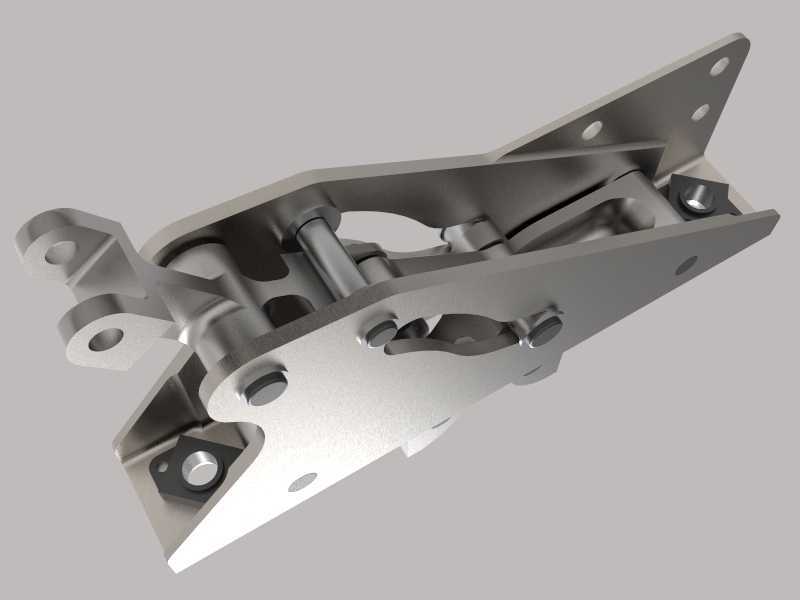

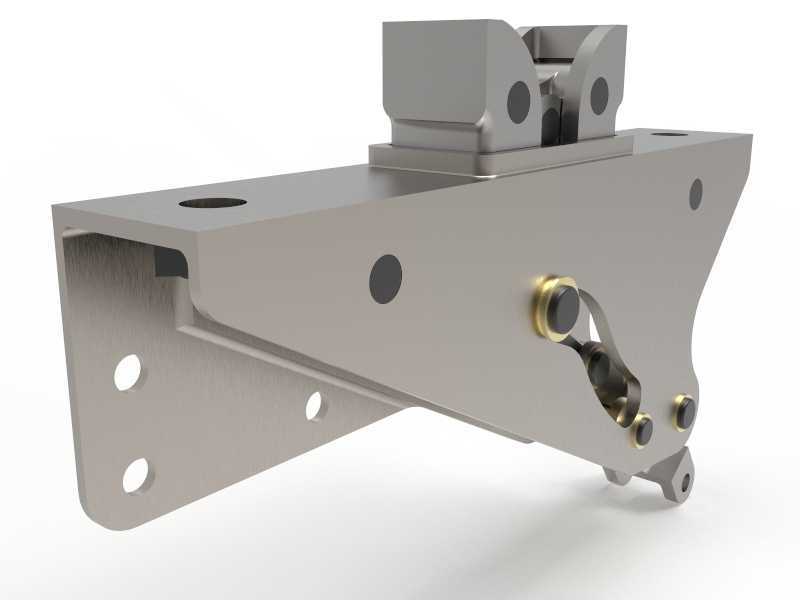

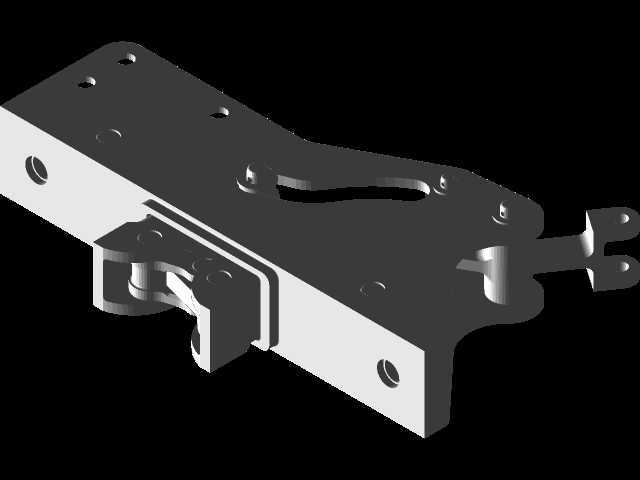

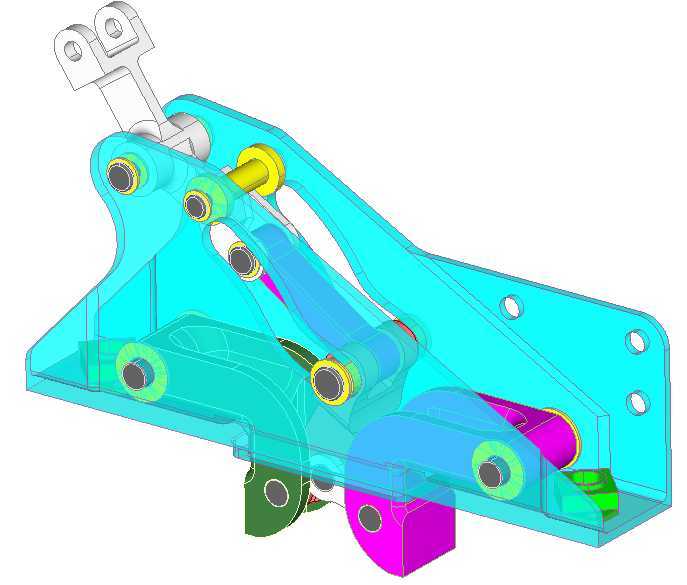

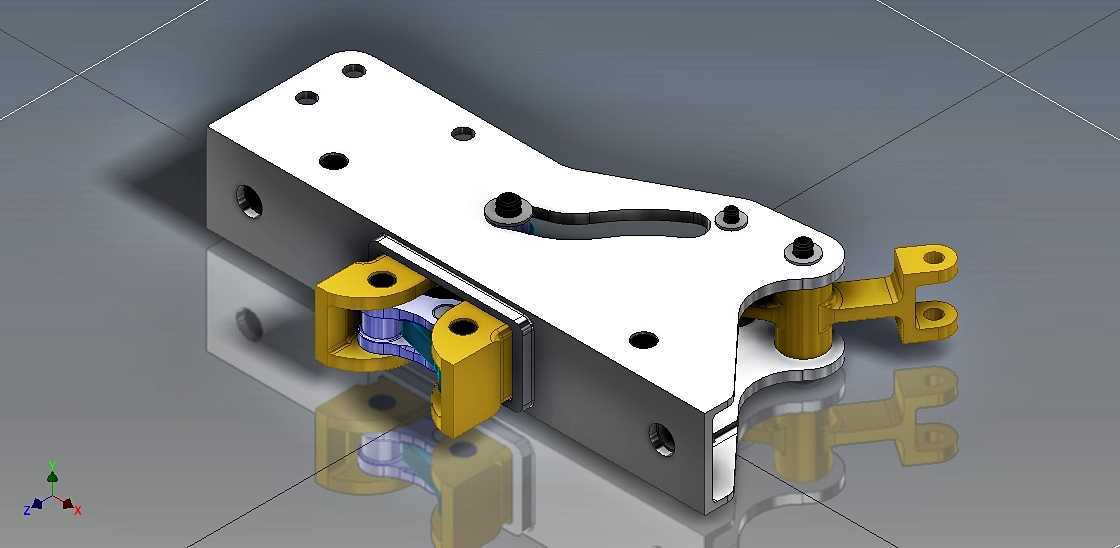

该机构为航空飞行器舱门配套的锁止闩体组件，主要应用于民用及通用航空器的舱门启闭锁止场景，承担舱门关闭后的刚性锁止、飞行过程中的载荷承载、应急工况下的可靠解锁功能，是舱门系统中直接关系飞行安全的核心机械部件。从实际工况需求出发，该闩锁在设计时优先考虑锁止可靠性与抗载荷能力，整体采用折弯钣金作为主体承载基座，基座上预留多组安装孔位，可直接与舱门内侧的加强筋结构通过紧固件刚性连接，安装面贴合度经过结构适配，可避免安装后出现应力集中点。上部的锁钩组件采用分体式铰接设计，锁钩工作面做了圆弧过渡处理，在与舱门框体的锁座啮合时，可通过接触面的自适应贴合抵消装配公差带来的啮合间隙，避免飞行过程中因气流扰动产生异响或结构磨损。中部的触发联动结构采用销轴铰接的杠杆式传动设计，配合多组定位销与复位弹性元件，可实现解锁动作的力传递，操作端施加较小的触发力即可带动锁钩完成脱开动作，同时锁止状态下联动机构具备自锁特性，不会因飞行中的振动、气压差载荷出现意外脱锁的情况。从安装边界来看，主体基座采用L型折弯结构，横向安装面的孔位间距适配常规舱门内侧的型材安装间距，纵向延伸的结构臂预留了三个圆形安装过孔，可适配不同厚度的舱门蒙皮安装需求，整体结构的外轮廓无突出尖锐结构，所有铰接销轴的端部都做了沉头处理，避免与舱门内的装饰层、管线产生干涉。设计过程中对各铰接点的运动行程做了限位设计，锁钩的摆动角度被严格限制在有效啮合区间内，避免过行程导致的结构卡滞，同时各转动配合面都预留了合理的配合间隙，可适应高空低温环境下的材料形变，不会因温度变化出现转动卡涩的问题。该闩锁的整体结构没有采用复杂的异形曲面，大部分结构件为钣金冲压件与机加工销轴，加工工艺性较好，适合航空零部件的小批量高精度加工需求，装配过程中可通过销轴的选配调整锁钩的啮合预紧量，满足不同舱门的密封压紧力需求，在锁止状态下可承受舱门内外气压差产生的拉拽载荷，将载荷均匀传递到舱门主体结构上，避免局部应力过大导致结构失效。
