28cc排量扫描气缸逆向结构设计

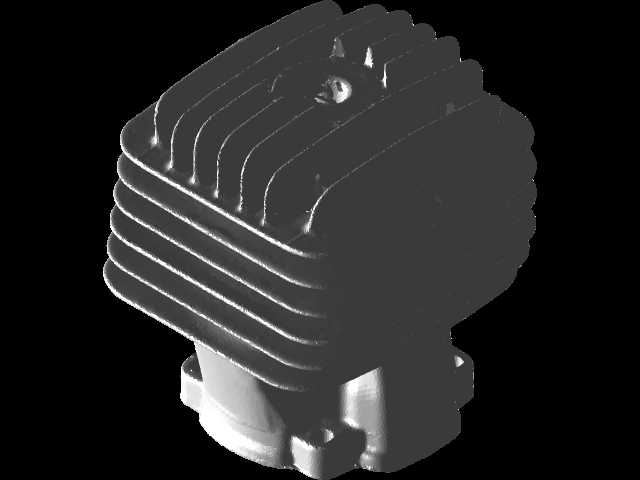

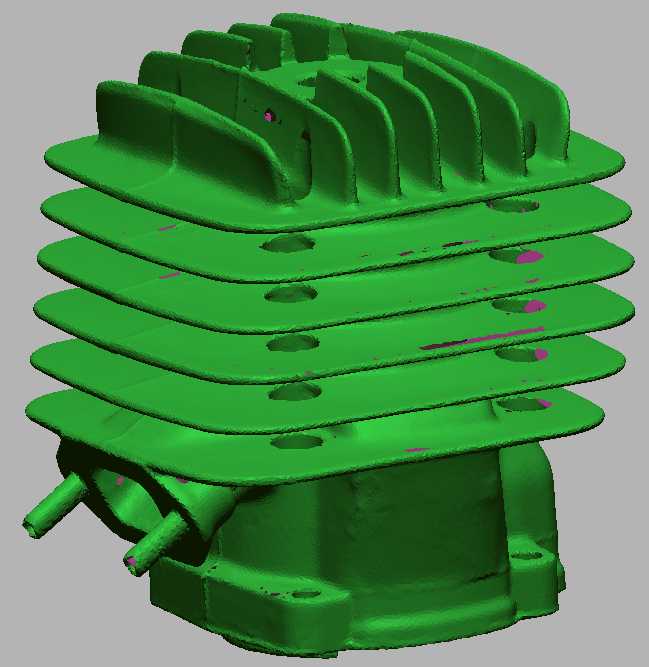

这款小排量气缸的扫描逆向成果，主要适配小排量航模动力、小型便携动力设备的配套需求，在微型航发、小型园林动力工具这类对动力单元重量、散热效率要求严苛的场景中，这类带密集散热鳍片的缸体结构是核心承载部件。从扫描得到的结构特征来看，缸体上部采用多层平行鳍片加侧向导流肋的组合散热结构，鳍片的排布间距并非均匀设计，靠近燃烧室顶部的鳍片间距更小、片体厚度更薄，越靠近安装法兰侧鳍片间距逐步放大，这种排布是为了匹配缸体不同区域的温度梯度——燃烧室区域工作温度最高，更密集的鳍片可以在有限的迎风面积下最大化散热面积，降低热负荷带来的缸体变形风险，而靠近曲轴箱侧温度相对较低，放大鳍片间距可以减少不必要的重量冗余，同时降低动力单元运行时的气流阻力。缸体下部的安装法兰预留了多个定位通孔与安装凸台，两个侧向伸出的柱状结构是缸体的定位销座，用于和曲轴箱装配时实现径向定位，避免装配错位导致的活塞偏磨、密封失效问题，法兰面的平面度通过扫描数据可以看到预留了0.1mm左右的精加工余量，方便后续批量生产时进行铣削加工保证密封性能。在逆向建模的过程中，首先需要对扫描得到的点云数据进行降噪处理，剔除扫描过程中产生的杂点、反光造成的失真面，尤其是散热鳍片边缘的圆角过渡区域，需要保证片体之间的过渡圆角连续，避免出现应力集中点——这类小排量高转速动力单元的工作转速往往能达到上万转，缸体的振动频率高，如果鳍片根部存在应力集中缺口，长时间运行很容易出现鳍片断裂、缸体开裂的故障。从安装边界来看，这款缸体的径向最大尺寸集中在散热鳍片区域，装配时需要预留足够的通风间隙，不能和周边的机架、油路部件产生干涉，鳍片的朝向需要匹配设备运行时的迎风方向，保证散热气流可以顺着鳍片间隙流通，带走热量。缸体的内壁扫描数据可以看到珩磨纹理的特征，说明量产时缸体内壁需要进行珩磨处理，保证活塞环和缸壁之间的密封性能，减少窜气量，提升动力输出的稳定性。这类扫描得到的缸体模型，在后续改型设计中可以直接作为基础参考，比如调整排量时可以通过修改缸径尺寸、调整鳍片数量来匹配不同的动力输出需求，不需要从零开始搭建基础结构，能大幅缩短小型动力单元的研发周期，也能保证改型后的结构和原有成熟产品的安装接口具备通用性，降低配套零部件的开模成本。
