Amphenol迷你UHF2.5GHz插孔连接器结构

在射频通讯系统的布线环节里，同轴电缆与通讯设备的连接可靠性直接决定信号传输质量，尤其是适配低损耗大直径同轴电缆的连接场景，常规UHF连接器的带宽上限与适配尺寸往往无法满足L波段高频传输需求，这款迷你UHF插孔连接器正是针对这类场景开发的互连部件。

从实际应用来看，这类连接器主要服务于LMR-240、RG-8X这类直径0.240英寸级别的低损耗同轴电缆端接，常见于业余无线电基站、户外射频通讯节点、小型无线信号发射装置的线缆端接环节，相比传统SO-239型UHF连接器仅50MHz的工作带宽，这款产品将工作频率上限提升至2.5GHz，带宽覆盖能力达到常规UHF连接器的50倍，能够满足L波段范围内的射频信号低损耗传输需求，解决了小尺寸连接器无法适配大直径低损耗同轴电缆的适配间隙问题。

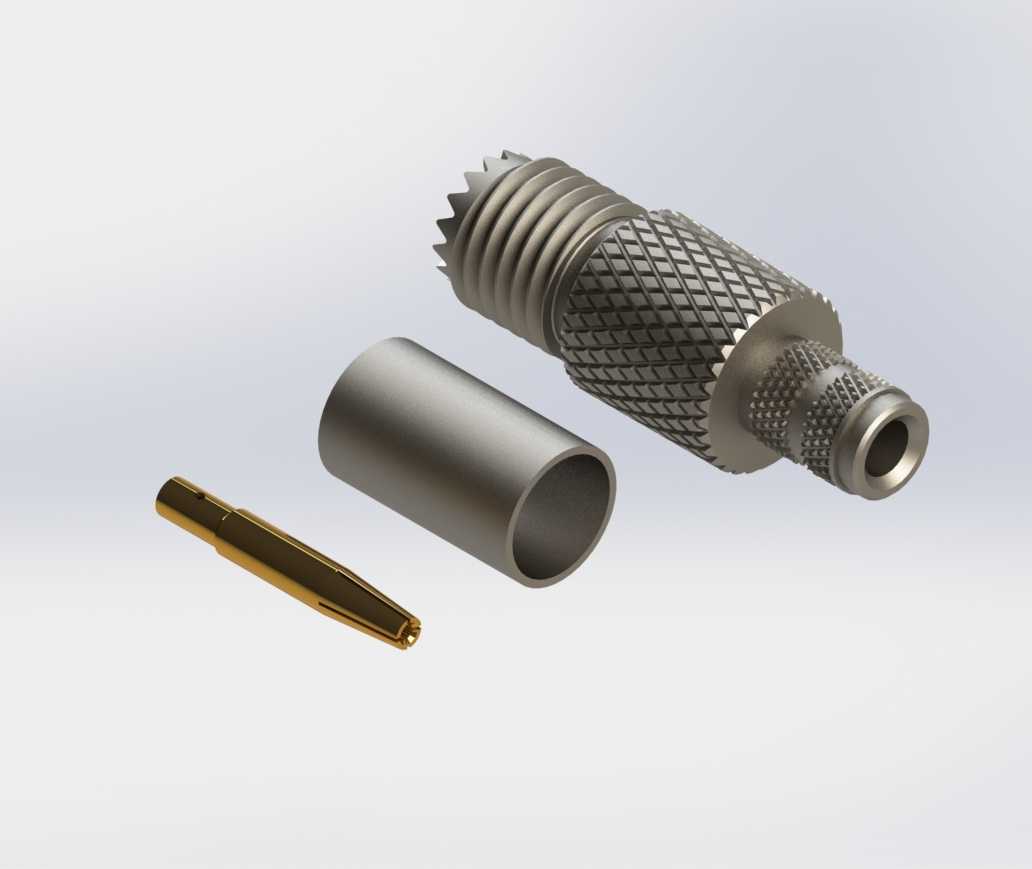

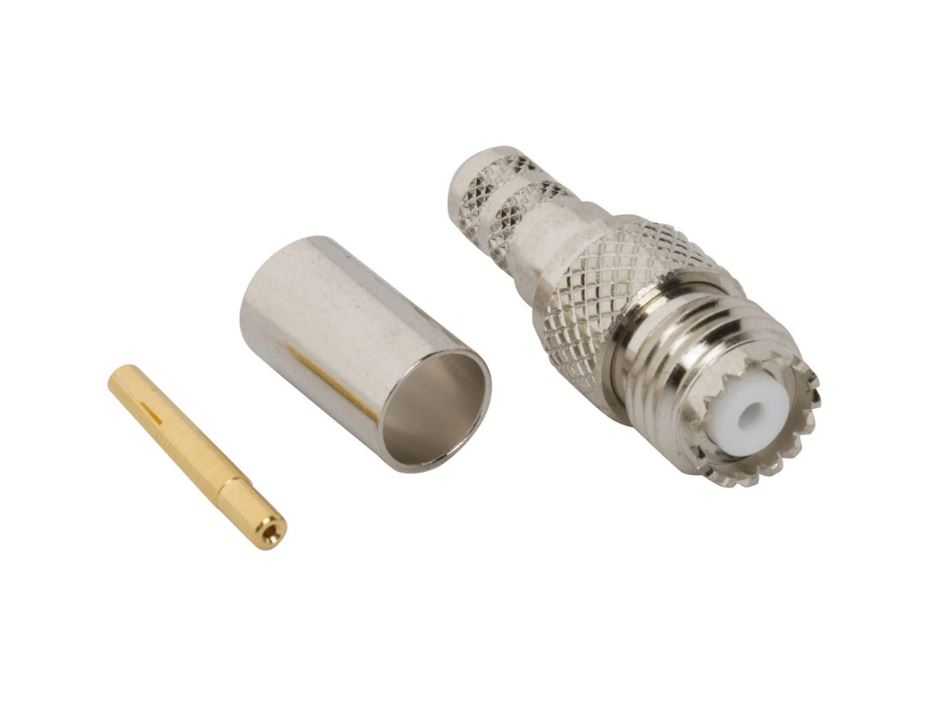

结构设计上，这款插孔连接器采用分体式装配结构，整体由外接触壳体、压接套筒、内插针三个核心部件组成：外接触壳体的外表面加工有菱形滚花纹理，方便施工人员徒手完成连接器的拧接操作，无需额外借助扳手类工具，壳体一端加工有标准UHF外螺纹结构，用于和设备端的插座实现螺纹锁紧连接，保证连接后的抗振动性能，避免户外使用时因风振、设备震动出现连接松脱导致的信号中断；靠近线缆端的壳体部位设计有压接段，配合金属压接套筒，能够在装配时将同轴电缆的外屏蔽层与外导体紧密压合，保证屏蔽连续性，降低信号泄露风险。内插针采用插孔式设计，区别于常规固定插针的结构，内部接触插脚具备一定的浮动量，能够在对接时自动适配公头插针的位置偏差，降低对接时的接触应力，提升反复插拔后的接触可靠性，插针表面做镀金处理，降低接触电阻，减少高频信号传输时的插入损耗。

安装边界方面，这款连接器的整体外径控制在适配LMR-240电缆的最小尺寸范围内，滚花段的最大外径略大于螺纹段外径，预留了足够的手指握持施力空间，压接套筒的内径与对应规格同轴电缆的外护套外径匹配，装配时剥除对应长度的电缆外护套、屏蔽层与绝缘层后，将内插针与电缆内导体压接，再将套筒套入电缆外屏蔽层外侧，与连接器壳体压接为一体即可完成端接，整体轴向长度较短，能够在狭小的设备舱布线空间内完成安装，不会出现与周边线缆、结构件干涉的问题。在射频性能设计上，整个连接器的内部阻抗匹配段做了连续过渡设计，避免阻抗突变导致的信号反射，保证2.5GHz频率范围内的驻波比控制在合理区间，满足高频信号传输的性能要求。
