24GHzK波段射频波束雷达收发组件结构

在车载感知与交通管控场景的硬件选型环节，24GHz频段的K波段雷达收发组件是短距高精度感知的核心硬件单元，这类组件的三维结构还原需要兼顾射频性能边界与实际安装适配性，不能仅做外观层面的曲面堆砌。从实际落地场景看，该类收发组件主要服务于自动驾驶车辆的近距盲区探测、城市道路的交通流量监测、周界安全防护的入侵检测三类核心场景，25米的有效探测射程刚好覆盖低速行车变道辅助、路口非机动车闯入预警、厂区周界低速目标识别的需求区间，不会出现长距雷达的近距探测盲区问题。

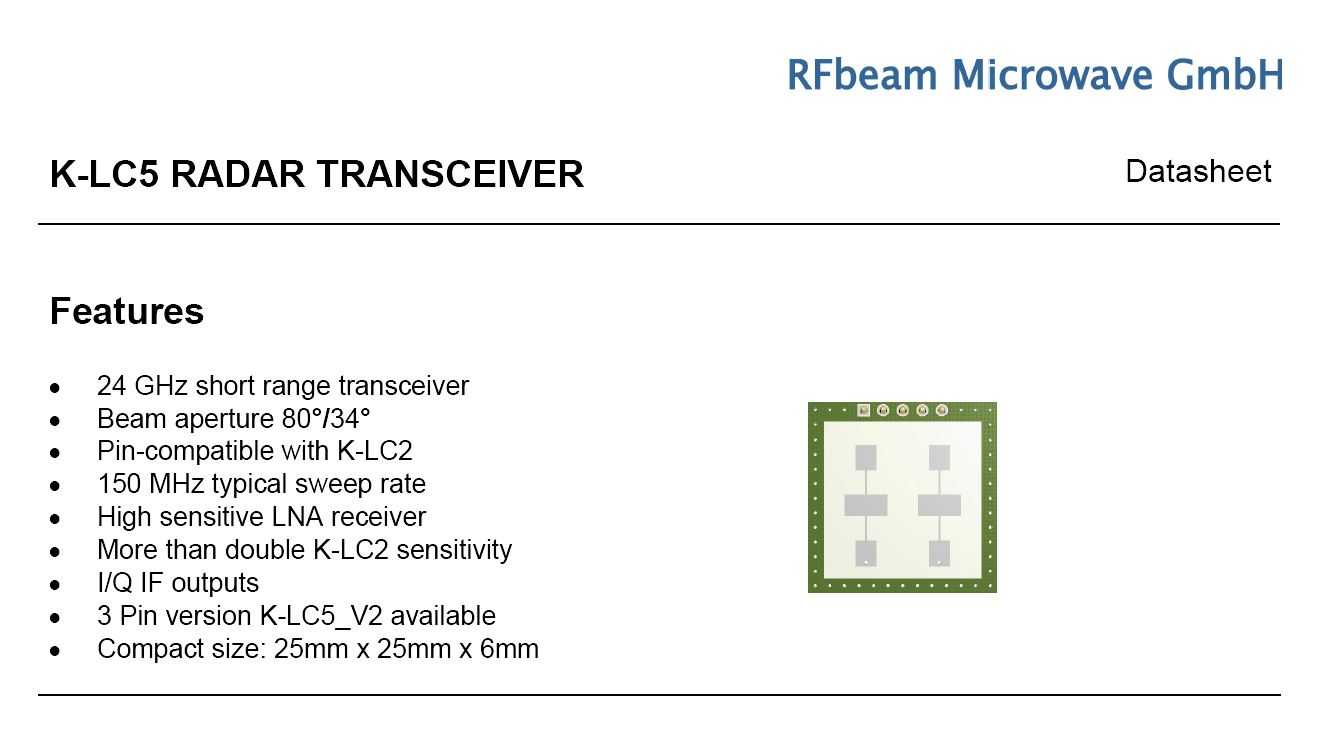

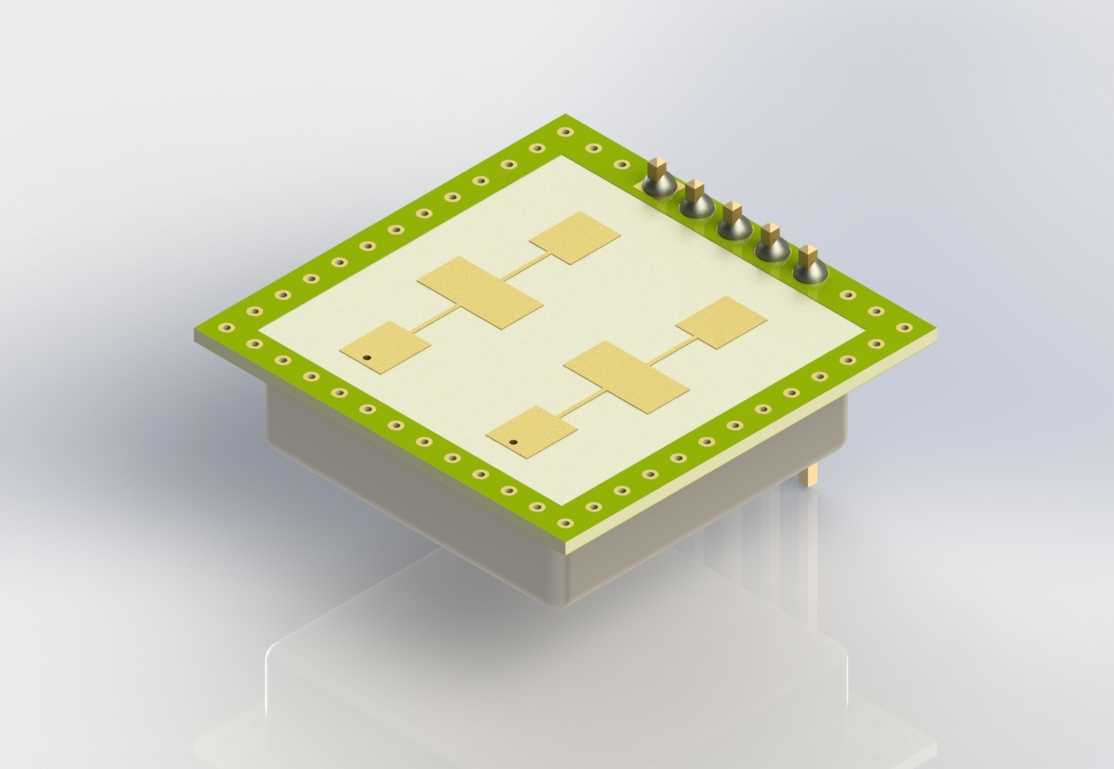

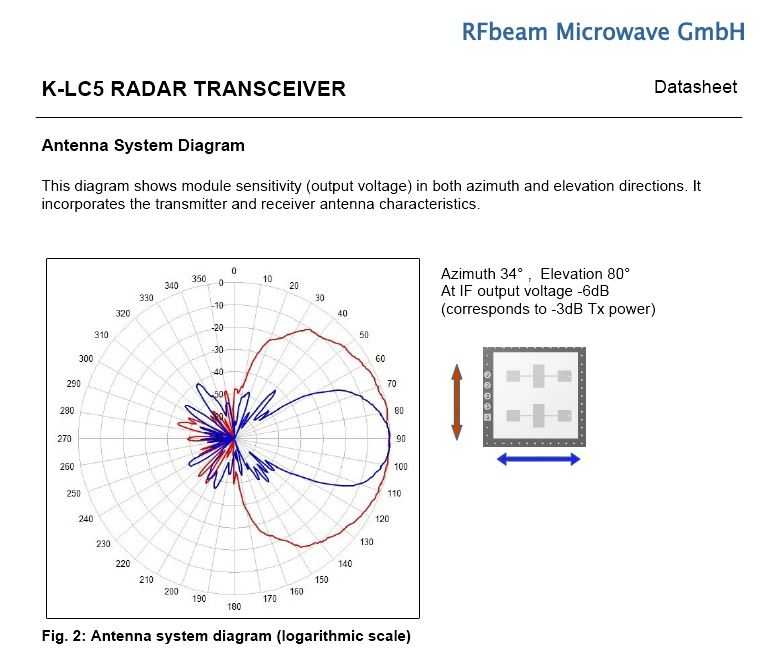

从结构设计逻辑来看，组件采用陶瓷封装基板搭配外围金属化过孔围边的结构，基板边缘均匀排布的接地过孔一方面实现射频信号的屏蔽隔离，避免板载天线阵列的信号串扰，另一方面也作为SMT贴装的焊接点位，适配常规回流焊工艺的生产要求。板载的微带天线阵列采用串馈式排布，两组收发通道的天线单元分别对应不同的波束指向，通过微带线的阻抗渐变设计实现端口与天线单元的阻抗匹配，减少信号传输过程中的回波损耗。组件顶部预留的四个射频连接器端口对应收发通道的信号输入输出，端口的凸台高度做了统一限位，避免装配过程中连接器过度下压损坏基板内部的走线层。

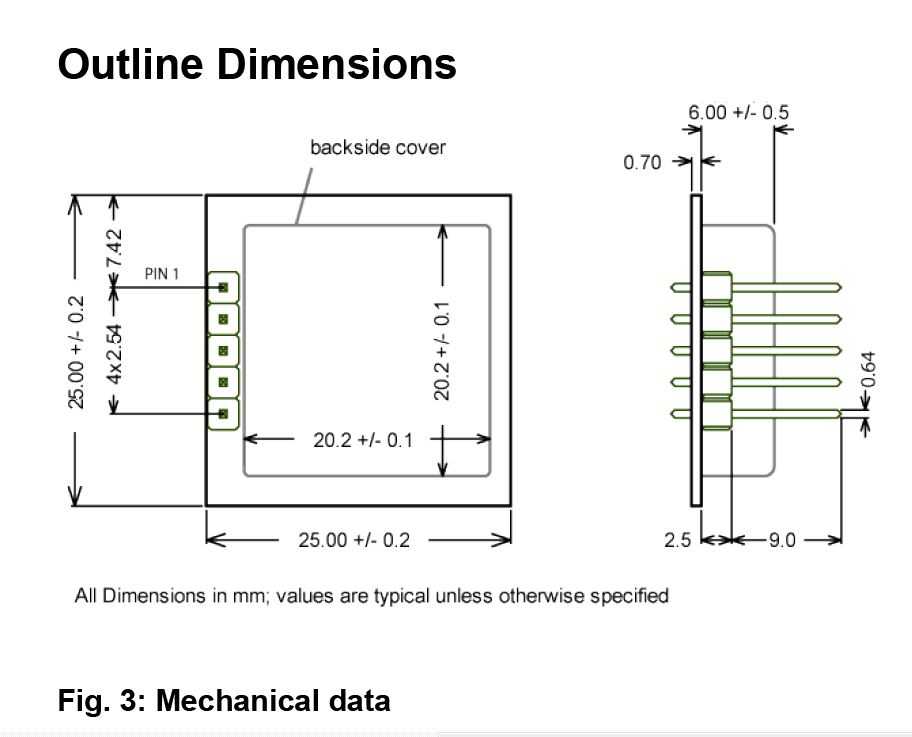

安装边界层面，组件整体采用方形扁平封装结构，底部预留的中心定位凸台可与PCB板上的定位孔适配，贴装时可快速完成对位，外围焊盘的尺寸公差控制在常规SMT工艺的可接受范围内，不需要额外定制特殊钢网即可完成生产焊接。结构设计时充分考虑了车载场景的振动耐受要求，封装外壳与基板之间采用密封胶接工艺，可抵御日常行车过程中的潮气、粉尘侵蚀，同时整体结构的重心落在基板中心区域，车辆行驶过程中的持续振动不会导致组件出现焊点疲劳开裂的问题。不同于长距77GHz雷达的复杂多通道设计，该款K波段收发组件的结构更紧凑，对安装空间的要求更低，可集成在车辆保险杠、交通监控杆侧装支架、周界防护围栏的小型探测终端内，不需要额外预留大尺寸的安装空间。建模过程中需要重点还原微带天线的线宽、间距尺寸，以及接地过孔的排布位置，这些结构细节直接影响射频仿真的结果准确性，若仅做外观简化处理，后续做电磁兼容仿真时会出现较大的结果偏差，无法支撑实际的硬件开发验证工作。
