微型无人机用涡轮喷气动力装置结构设计

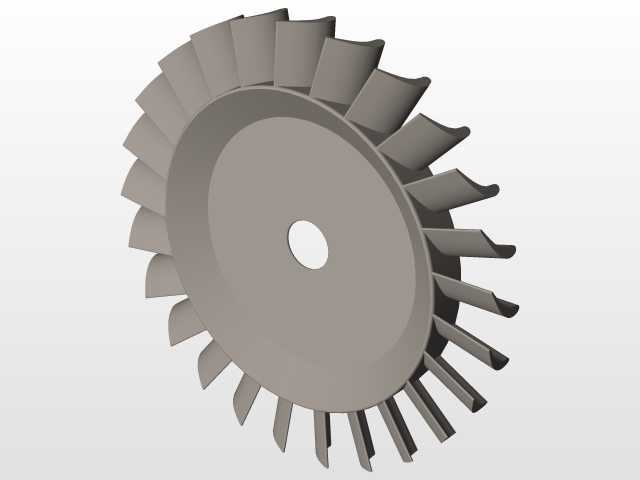

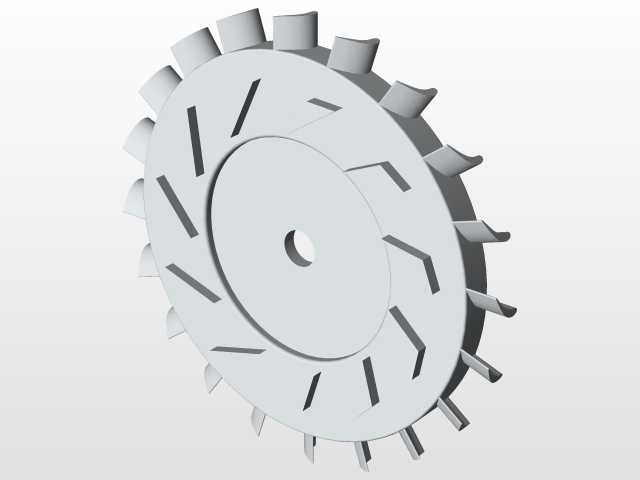

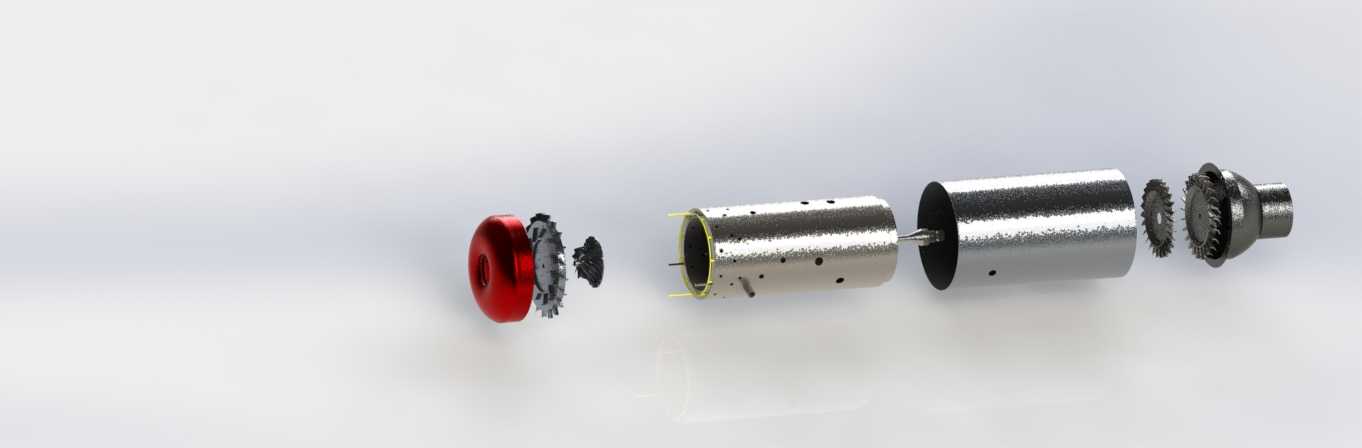

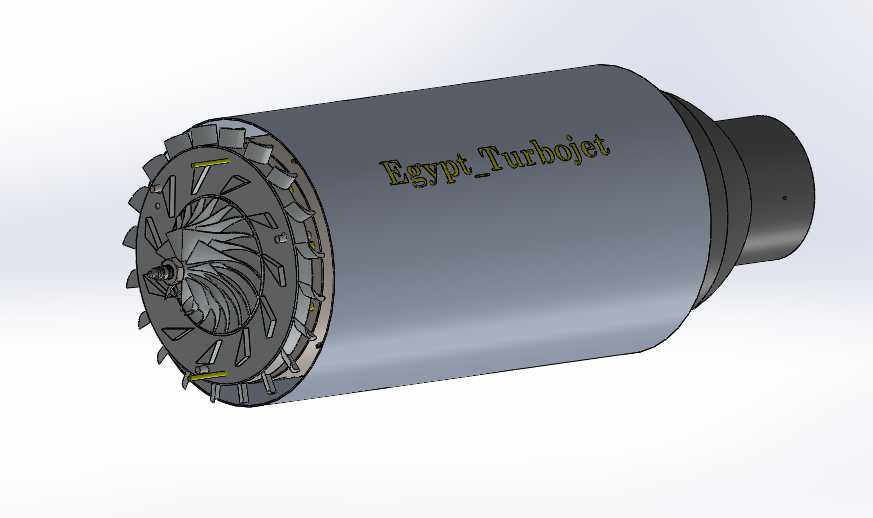

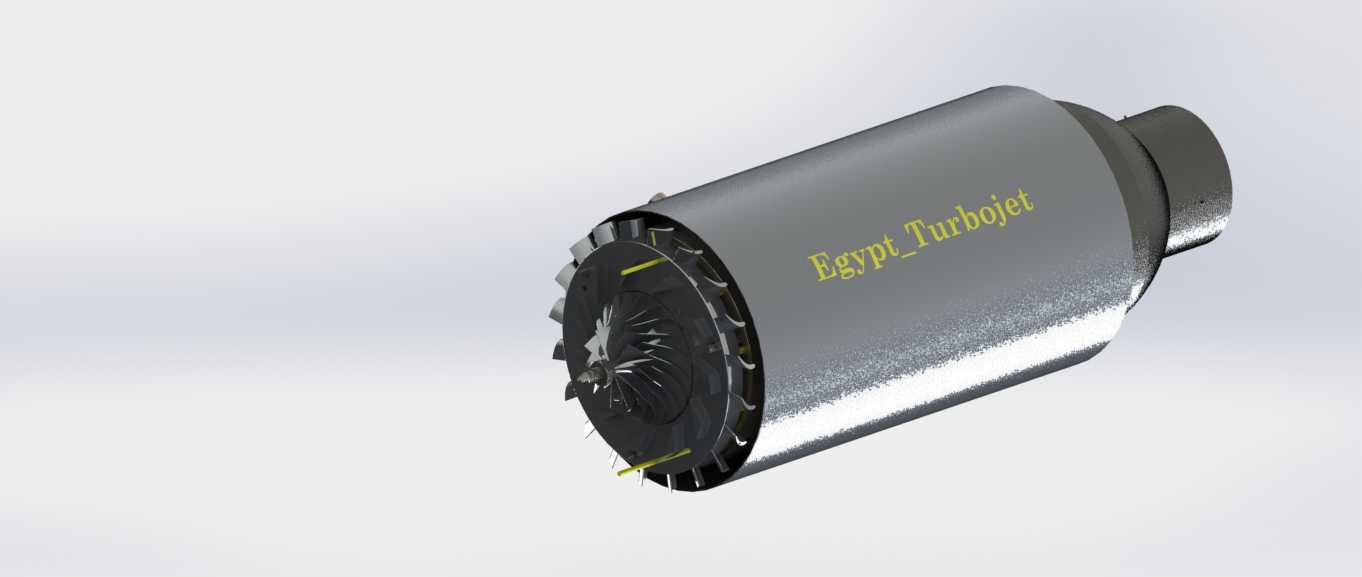

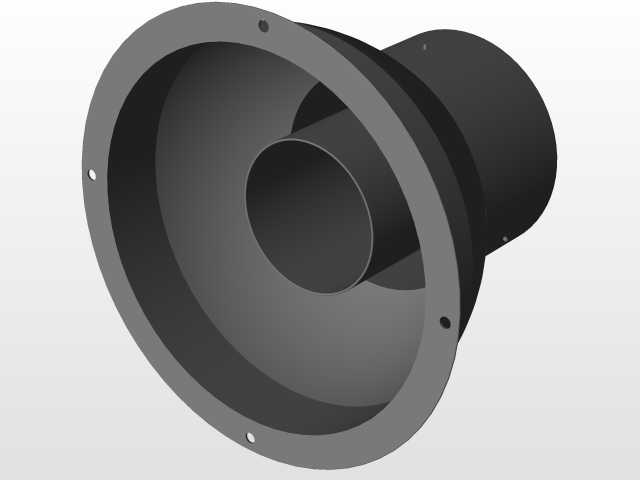

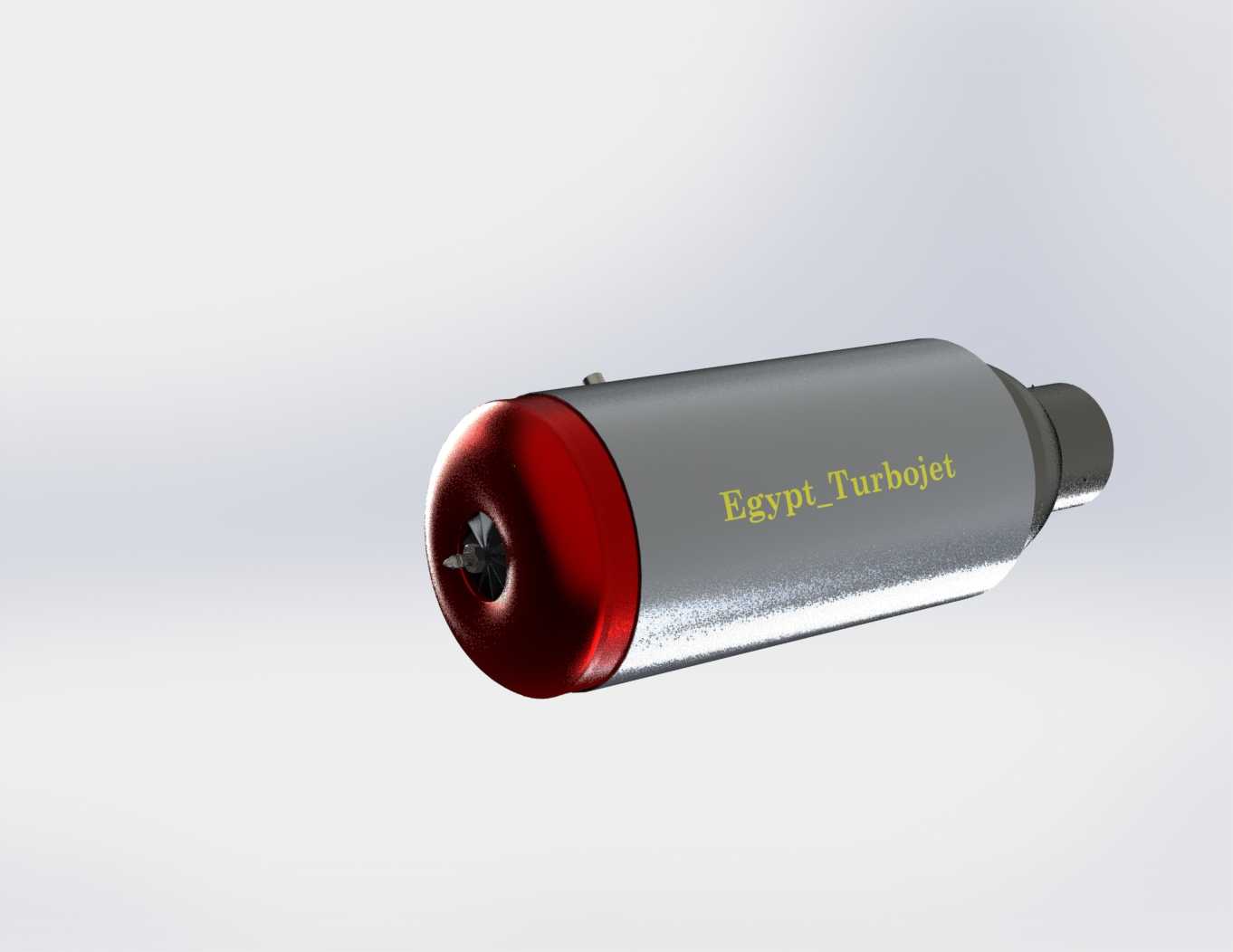

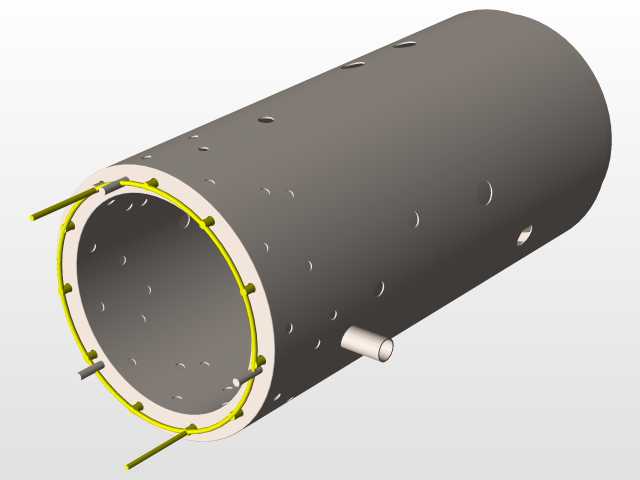

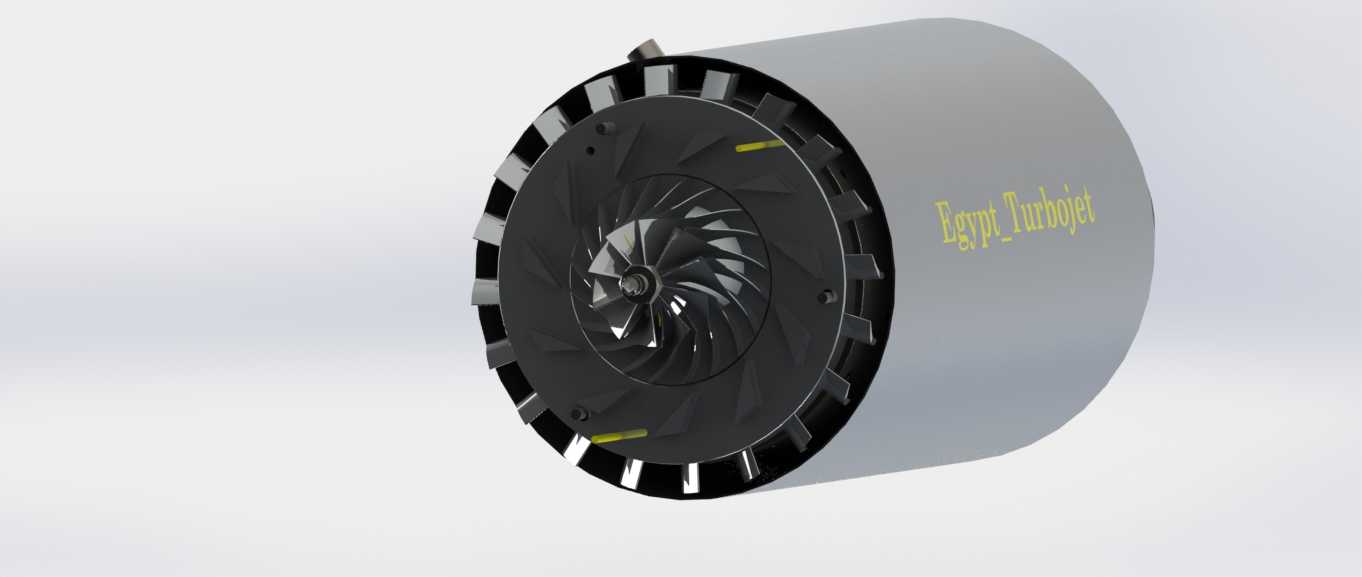

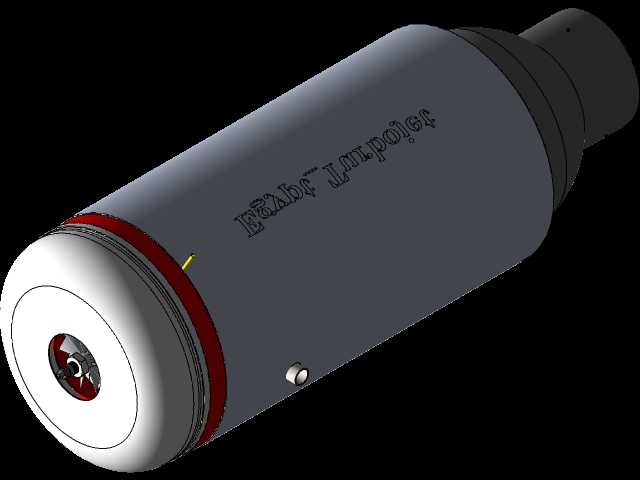

这款微型涡轮喷气动力装置，主要面向小型固定翼无人机、航模试验平台的动力配套场景，可适配起飞重量在数公斤级的低空低速无人飞行器，也可作为小型喷气动力试验台的核心动力单元使用，能为飞行器提供持续稳定的轴向推力输出，满足短距起降、匀速巡航等不同飞行工况的动力需求。从结构设计逻辑来看，该装置采用了典型的单转子轴流式涡轮喷气布局，进气端设置收敛型进气道，可在飞行过程中对来流进行初步整流增压，降低进气紊流对压气机工作效率的影响；压气机段采用小尺寸叶轮结构，兼顾增压比与结构紧凑性，适配微型动力单元的尺寸限制。燃烧室采用环形布局，可在有限空间内实现燃油与高压空气的充分混合燃烧，保证燃烧效率的同时控制整体轴向长度，避免动力单元过长影响飞行器的重心配平。涡轮段与压气机同轴布置，可充分利用燃烧后高温燃气的动能驱动压气机持续运转，剩余能量通过尾喷管高速喷出产生推力。外形设计上，主体采用圆柱型筒体结构，进气端做了圆弧过渡处理，可降低飞行过程中的空气阻力，尾喷段采用收敛型喷口设计，可提升排气速度，优化推力输出效率。整体安装边界规整，筒体外侧预留了标准安装凸台，可通过卡箍或支架直接固定在无人机机身的动力舱内，安装接口的位置设置充分考虑了小型无人机的机身内部空间布局，不会与机身内部的飞控、电池、油路等部件产生干涉。设计过程中针对微型航发的常见痛点做了结构优化，比如简化了转子支撑结构，在保证运转同轴度的前提下减少了零件数量，降低了装配调试的难度；筒体壁面做了轻量化处理，在保证高温工况下结构强度的前提下尽可能降低整体自重，提升飞行器的有效载荷占比。进气端的整流罩采用流线型设计，既可以保护前端的压气机叶轮免受外来异物撞击，也能进一步优化进气效率，减少进气损失。油路接口设置在筒体侧方的标准位置，可直接适配微型航发的常规供油系统，不需要额外做管路改装，降低了整机集成的难度。
