巴基斯坦哈塔夫1型近程弹道火箭结构

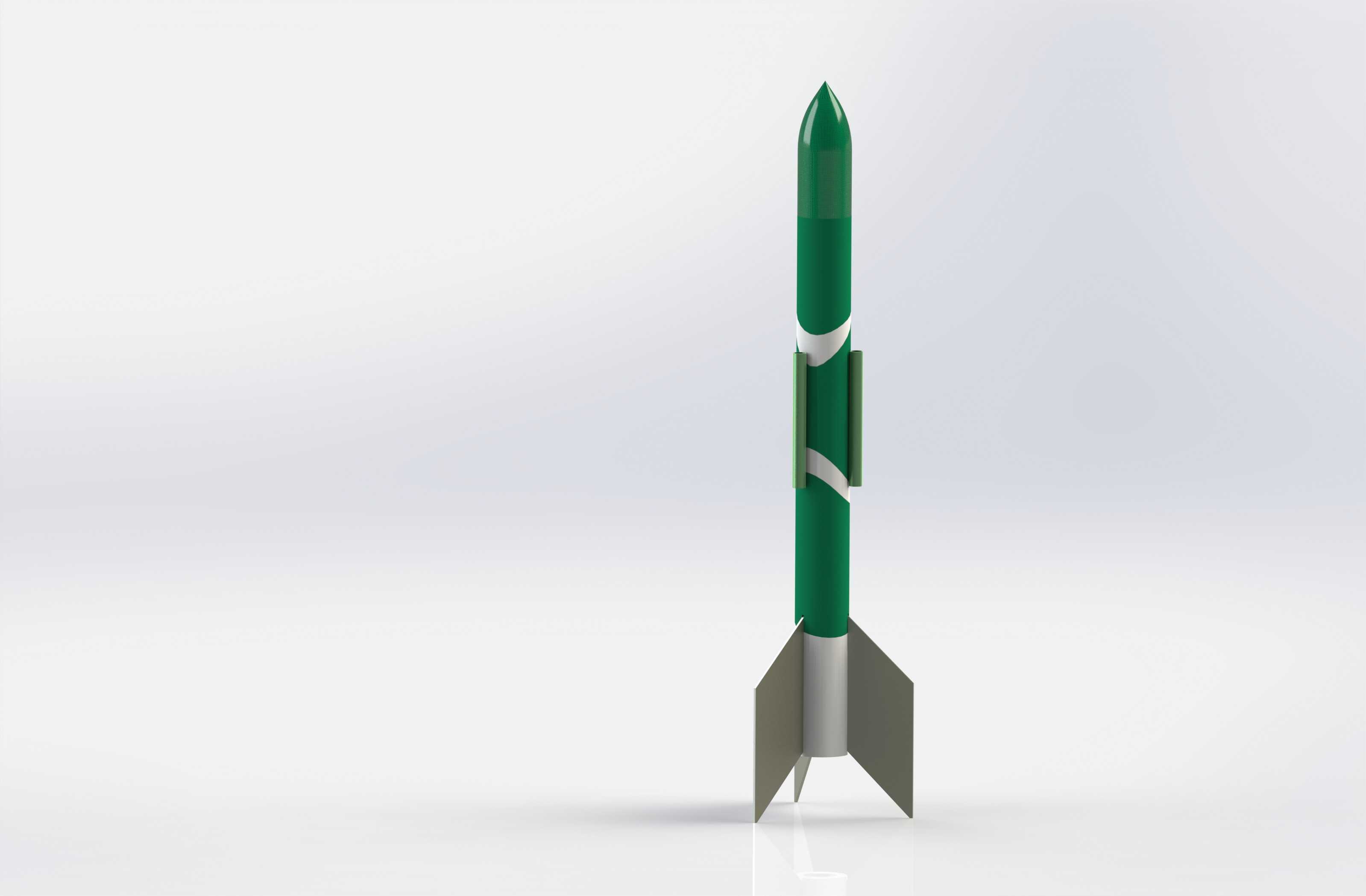

该型近程打击武器的三维结构设计，首先围绕野战机动部署的核心需求展开，弹体整体采用细长旋成体气动布局，头部为适配超音速飞行的卵尖形整流罩，可有效降低飞行过程中的波阻，弹身主体为等直径圆柱段，内部按功能划分为制导舱、战斗部舱、动力舱与尾段稳定舱四个核心舱段，各舱段之间采用径向定位销加轴向连接螺栓的组合固定方式，既满足飞行过程中的结构强度要求，也便于地面勤务阶段的快速拆装检测。尾段采用四片对称布置的后掠梯形稳定尾翼，翼面与弹身轴线呈固定安装角，飞行过程中可提供足够的航向与俯仰稳定力矩，无需额外的伺服舵机控制结构，大幅降低了整体结构复杂度与制造成本，适配无制导或简易惯性制导的近程打击任务定位。从实际应用场景来看，该型武器主要配属陆军野战炮兵部队，承担战役纵深内的面目标打击任务，战斗部舱可适配高爆杀伤、子母弹药等多种载荷类型，设计时预留了通用化的舱段安装接口，无需对弹体主体结构进行修改即可完成不同战斗部的换装，适配不同的作战任务需求。动力舱段采用单室固体火箭发动机设计，燃烧室壳体选用高强度合金钢材料，内壁贴附耐烧蚀隔热层，可承受固体推进剂燃烧时的高温高压工况，喷管为简单收敛扩张型结构，安装在动力舱尾部，与尾段结构预留足够的安装间隙，避免发动机工作时的高温燃气冲刷尾翼结构造成烧蚀损伤。建模过程中严格遵循武器装备的实际结构比例，弹体各舱段的连接台阶、尾翼的翼型厚度、整流罩的曲率变化均按照真实气动外形还原，未做过度简化处理，可用于作战场景仿真演示、武器装备结构教学、国防科普展示等多个场景。在安装边界设计上，弹体整体外径适配通用轮式机动发射架的导轨尺寸，尾段与发射架的定位块配合位置做了局部加厚处理，可承受发射瞬间的巨大推力冲击，弹体质心位置经过严格配平，位于弹身全长靠前约三分之一处，确保发射后初始飞行段的姿态稳定，不会出现过大的初始偏航。弹体表面的涂装标识按照实际列装状态还原，绿色主体涂装搭配白色识别带，既符合野外作战的低可视度要求，也便于地面勤务人员快速识别弹体类型与操作警示位置，尾翼表面做了边缘倒角处理，避免勤务操作过程中划伤操作人员，同时也能降低飞行过程中的翼尖诱导阻力。
