小型便携框式四旋翼低空飞行器结构设计

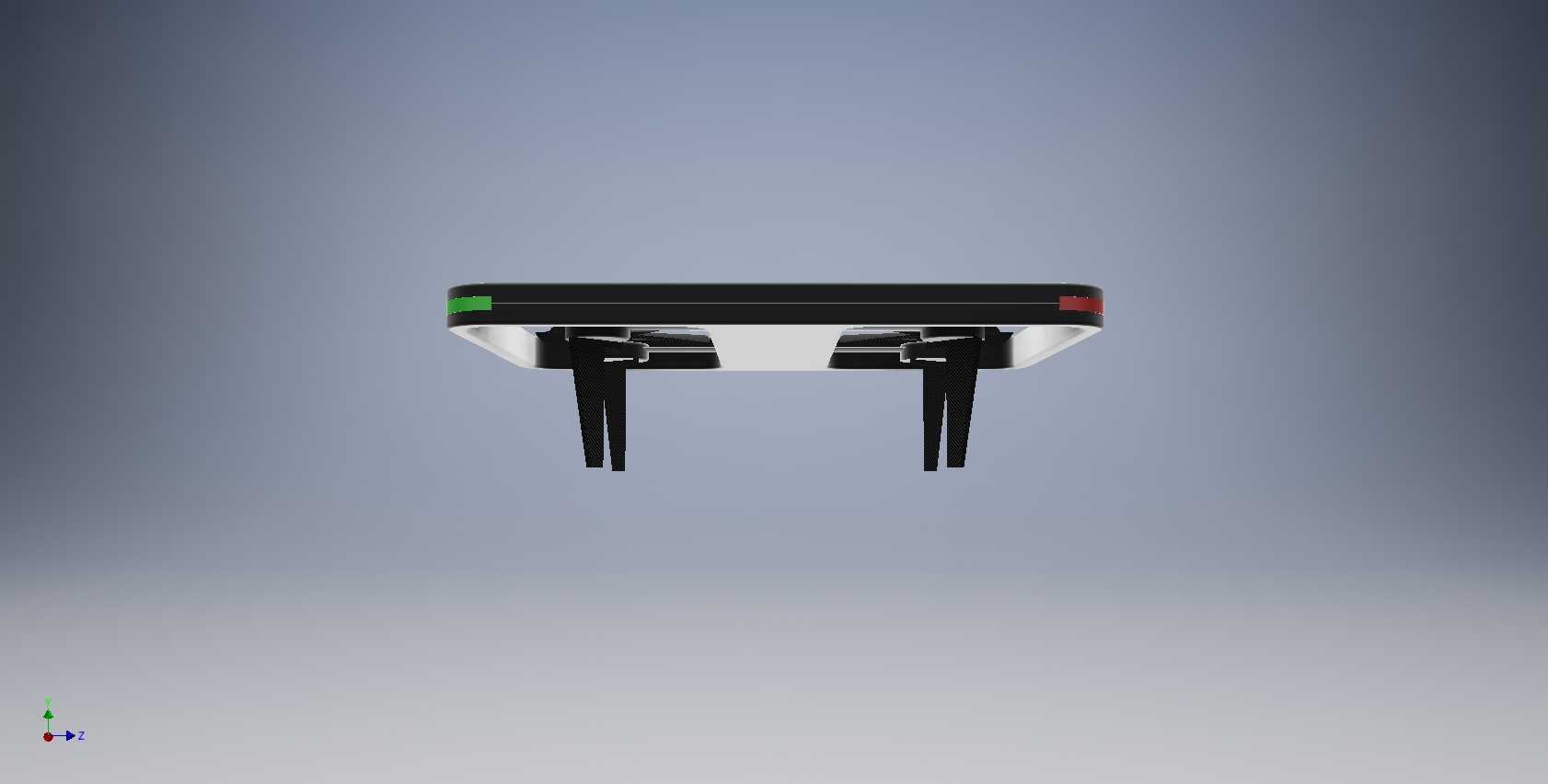

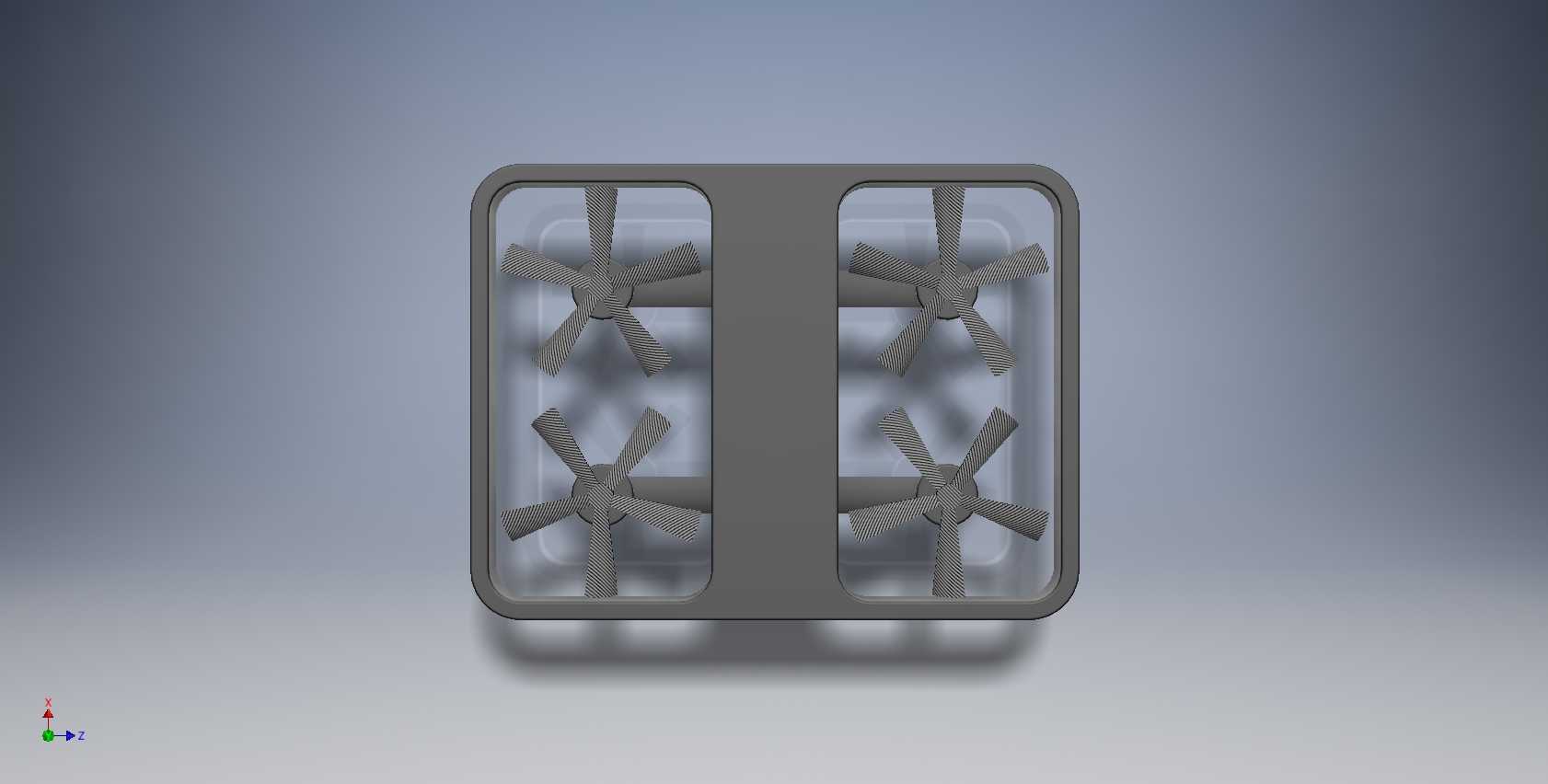

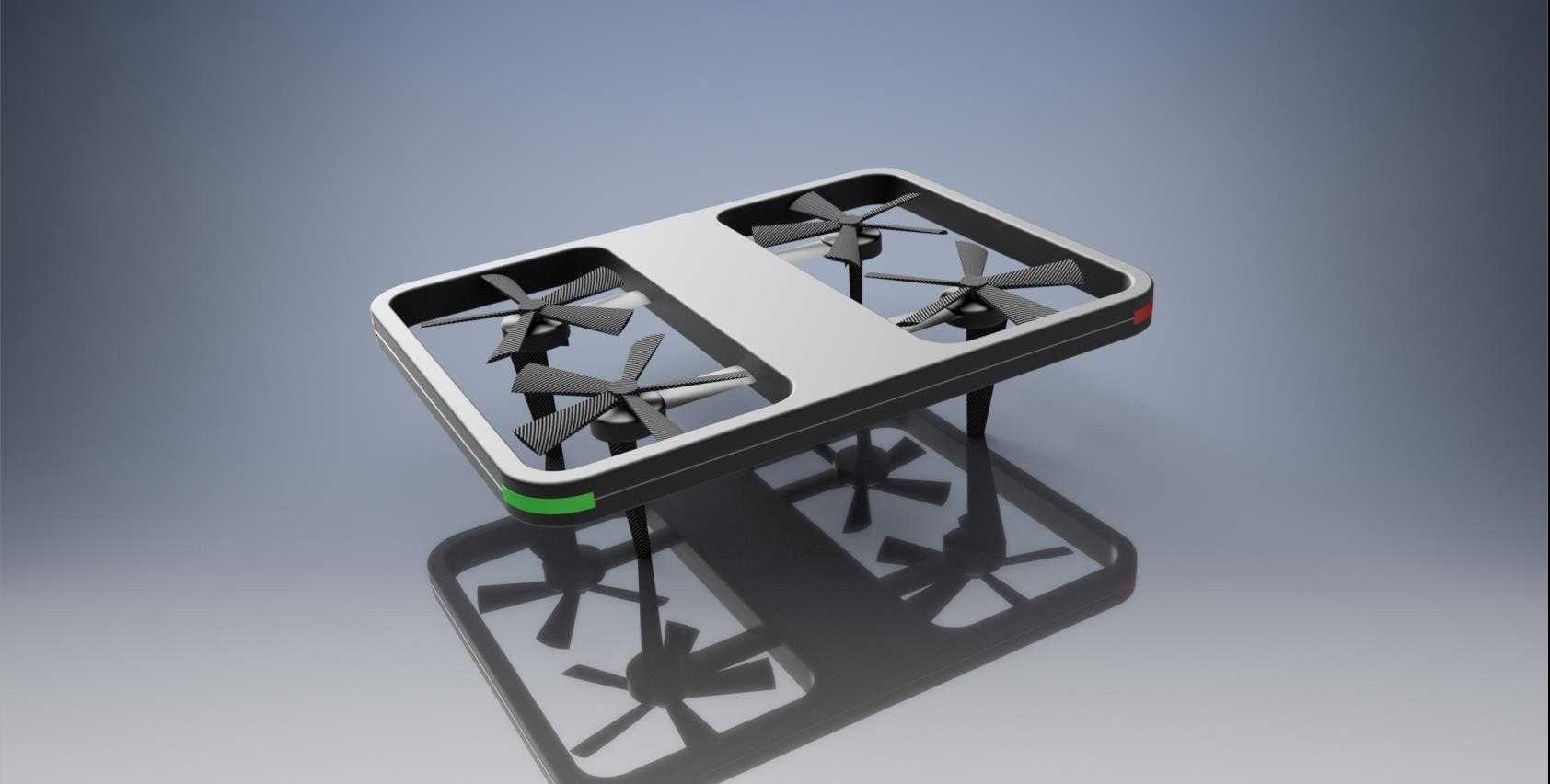

这款小型框式四旋翼低空飞行器，整体采用一体化封闭式外框承载结构，区别于传统外露机臂的旋翼飞行器设计，外框边缘做了圆弧过渡处理，能在低空穿梭作业时降低碰撞剐蹭对旋翼结构的损伤，适配狭小空间内的巡检、近距侦察类作业场景。从结构布局来看，四个旋翼单元对称嵌装在框体内部的两个独立舱位内，每个舱位容纳两组共轴反转？不，是平面分布的两组旋翼，旋翼与框体内壁预留了足够的安全间隙，避免飞行过程中桨叶剐蹭框体引发振动失稳。框体中部为设备搭载舱，可根据作业需求更换轻量化任务模块，比如微型摄像单元、环境监测传感模块，整体载荷控制在小量级范围内，适配短距离低空作业的载重需求。外框底部设置了两处凸起的支撑脚，起降时能为机身提供稳定支撑，同时抬高机身与接触面的距离，避免地面杂物磕碰底部搭载的任务设备，支撑脚与框体采用一体化成型结构，减少额外连接件带来的重量增益。动力单元的走线全部隐藏在框体内部的走线槽内，既降低了飞行过程中的风阻，也能避免线材外露被桨叶缠绕、被外界障碍物勾挂的风险。框体边角处设置了状态指示条，可通过不同灯光颜色反馈飞行器的电量、连接状态、飞行模式等信息，方便操作人员在近距操作时快速识别设备状态。旋翼单元采用快拆式安装结构，维护时无需拆解整个外框，即可单独更换受损的桨叶或动力电机，降低日常维护的操作难度。整体外形为扁平方正结构，收纳时无需折叠机臂，可直接放入便携防护箱内，适配外场作业快速转场的使用需求。框体上表面为平整平面，可粘贴标识或加装轻量化的定位模块，不会额外增加过多风阻。从气动设计角度，框体边缘做了小角度的导角处理，飞行过程中气流可顺着框体边缘平滑流过，减少框体带来的紊流对旋翼气动效率的影响，四个旋翼的安装平面处于同一水平高度，保证飞行过程中升力输出的对称性，降低飞控系统的姿态修正压力。在结构强度方面，框体采用轻量化高强度的工程材质，在保证整体抗冲击性能的前提下，尽可能降低机身自重，提升续航表现，框体内部设置了多处加强筋结构，对应旋翼安装位、支撑脚位置做了局部加厚处理，应对起降冲击、飞行碰撞时的受力需求。
