未来概念喷气式歼击机曲面造型设计

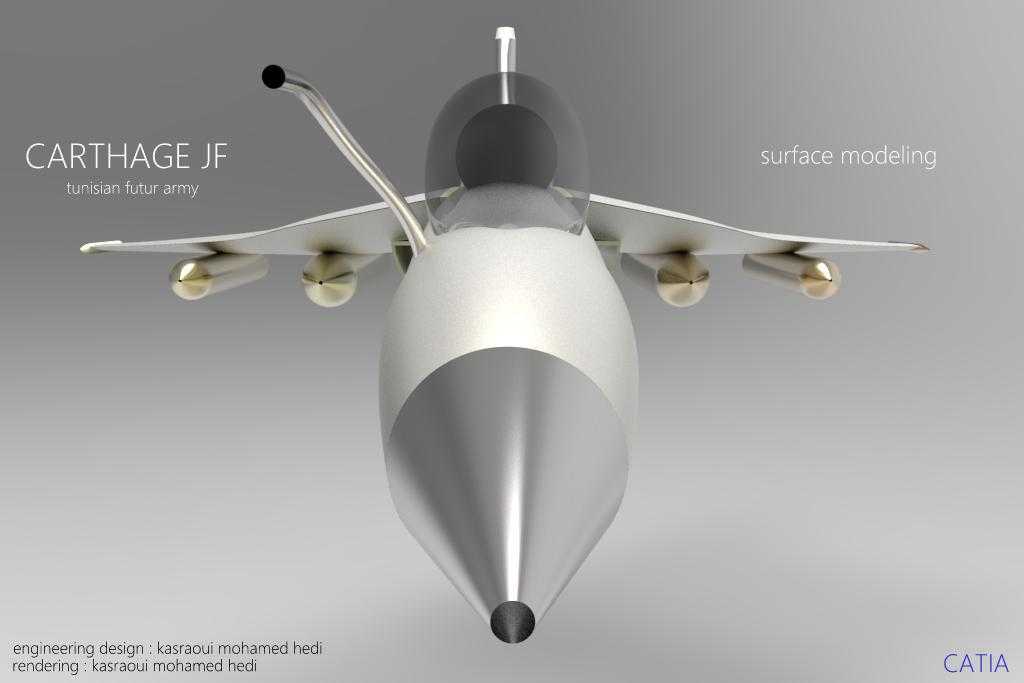

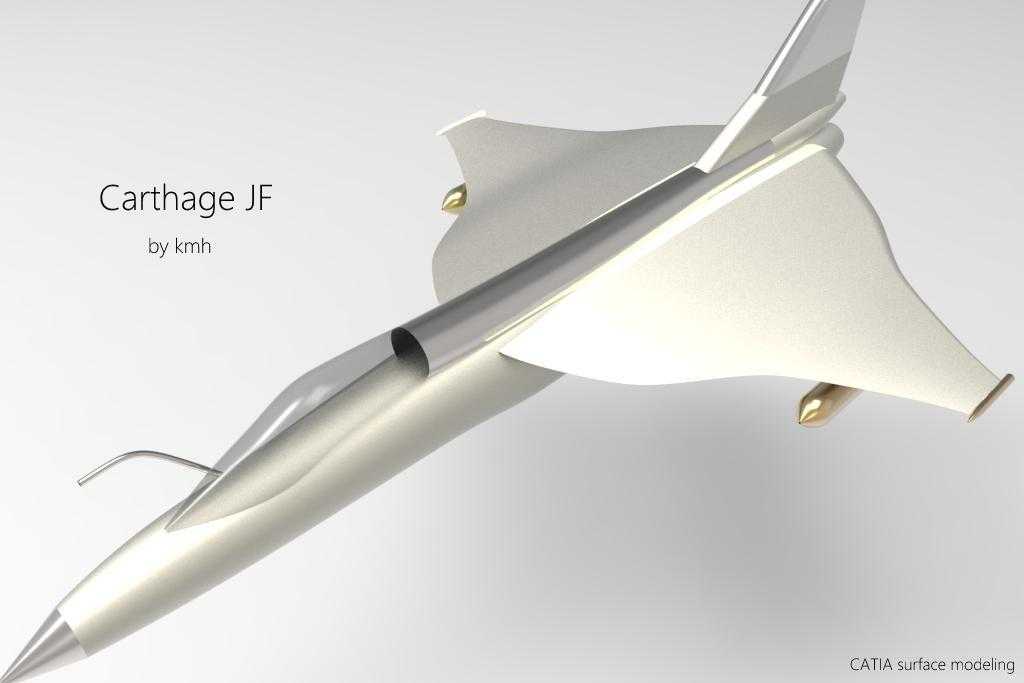

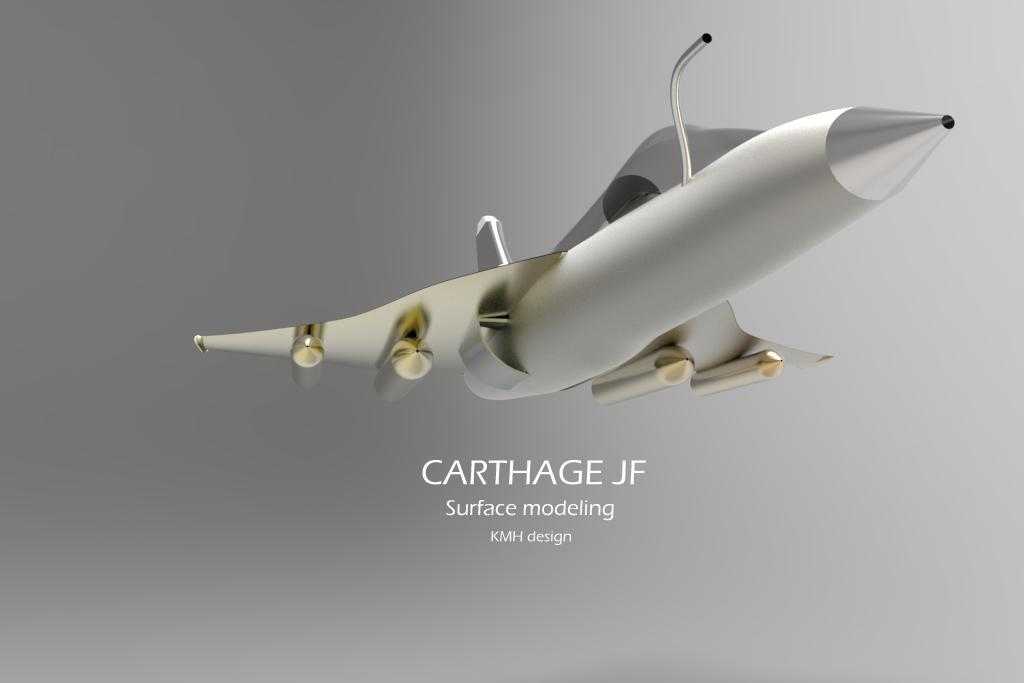

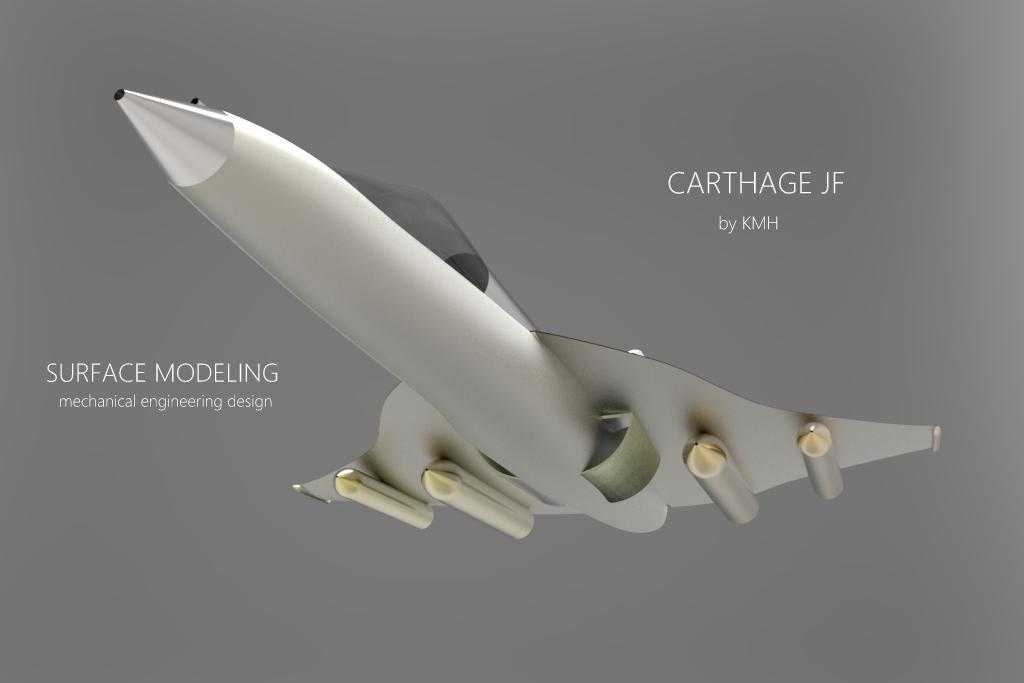

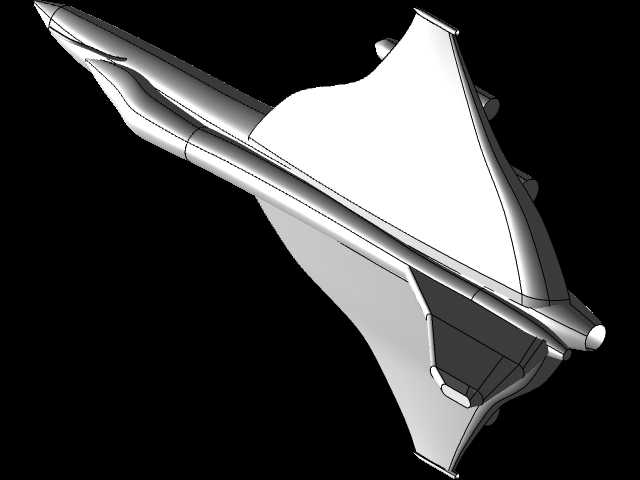

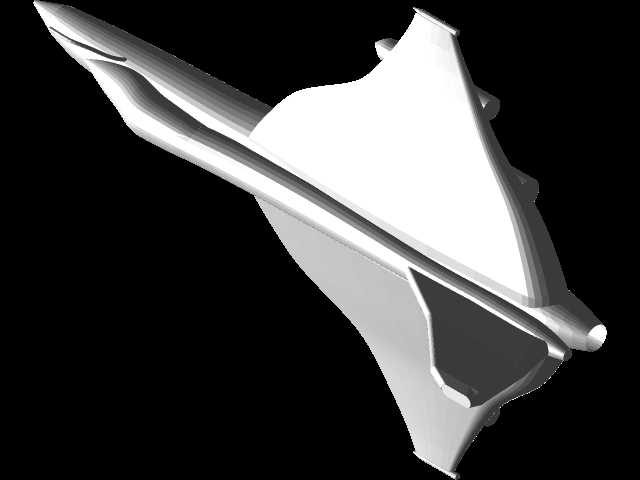

这款喷气式战斗机的曲面建模成果，可直接用于航空装备概念验证阶段的气动外形初步推演、航展展示模型制作、国防科普教具开发以及虚拟仿真训练场景的载具搭建，覆盖从前期方案论证到落地展示的多个工程环节。从实际用途来看，该构型定位为轻型前线歼击机，可承担近距空中格斗、要地防空拦截、低空突防打击等典型任务，机身下部预留的外挂点接口，可匹配不同规格的机载弹药与副油箱挂载需求，适配多任务场景下的载荷配置调整。设计过程中优先围绕高亚音速飞行阶段的气动效率做曲面优化，机头采用尖锐的圆锥式整流罩造型，可有效降低飞行过程中的正面激波阻力，同时为机载雷达留出足够的内部安装空间，整流罩与机身主体的过渡曲面做了连续曲率处理，避免气流在衔接位置产生分离，提升飞行状态下的姿态稳定性。座舱采用整体式水泡形舱盖设计，曲面透光区域可保证飞行员拥有接近360度的侧向与上向视野，满足近距格斗过程中的态势观察需求，舱盖后部的受油探管采用收放式结构布局，建模时预留了探管收放的运动空间，不会与周边蒙皮结构产生运动干涉。主机翼采用切尖三角翼构型，机翼前缘后掠角匹配跨音速飞行的气动特性，翼型厚度从翼根到翼尖做渐变处理，既保证翼根位置有足够的结构强度容纳起落架与翼内燃油舱，也能降低翼尖位置的诱导阻力，提升机翼的升阻比。机身两侧的进气道采用半埋式布局，进气口曲面做了附面层排除设计，可避免机身表面的低速附面层气流进入发动机，保证发动机在大迎角飞行状态下仍能获得稳定的进气效率。尾喷口与机身尾部的融合曲面做了红外抑制修型，可在一定程度上降低发动机排气的红外特征，提升战机的战场生存能力。建模过程中所有曲面均做了G2连续校验，可直接导入CAE软件做初步的气动仿真计算，也可用于后续结构拆分时的蒙皮曲面基准，整体外形尺寸匹配轻型战机的常规参数边界，机长、翼展、机高的比例符合现有同类装备的起降场地限制要求，起落架布局预留的安装空间可适配前三点式起落架的收放舱设计，满足地面滑行与起降阶段的结构间隙要求，不会出现地面转向时机身或翼下挂载与地面剐蹭的问题。
