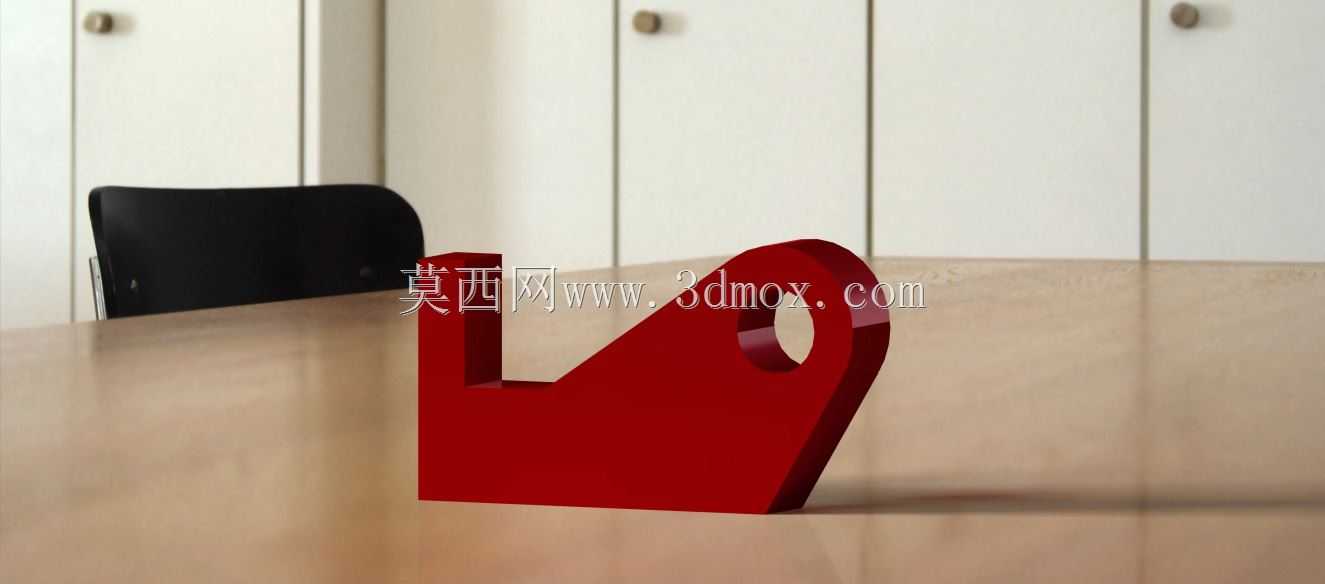

工业用红色钩针式连接挂接构件

在轻工物料输送、纺织加工辅助工装以及小型农用机具的挂接结构中，这类钩针式构件是承担小载荷挂接、限位牵拉功能的常用零件，很多现场安装的技工习惯叫它甘草钩，本质是利用钩体的弯折结构实现快速挂接、防脱限位的作用，不需要额外的紧固件就能完成临时或者半永久的挂接固定，在需要频繁拆装挂接点位的工位上，这类构件的拆装效率比螺栓固定的挂耳高出不少。从结构设计逻辑来看，这个构件的主体采用一体式弯折成型的结构，没有拼接焊缝，整体受力路径连续，避免了焊接位置应力集中导致的断裂风险。构件下部是平直的安装基准面，安装时可以直接贴合在设备的安装基板表面，不需要额外加工适配的安装斜面，降低了配套安装面的加工精度要求，现场安装时只需要在对应位置加工两个对应安装孔，用螺栓穿过构件下部的预留安装孔就能完成固定，安装边界的容错空间比较大，即使安装孔的位置偏差在1mm以内，也不会影响构件的挂接功能。构件上部的弯折钩体是核心功能区域，钩头的内弯折角度经过反复校核，既保证挂接时配套的挂环或者杆件能顺利滑入钩槽，又能在受拉状态下避免挂接件意外脱出，钩体端部做了圆弧过渡处理，没有尖锐棱角，一方面是避免安装和使用过程中划伤操作人员，另一方面也能减少挂接件和钩体接触位置的应力集中，防止长期交变载荷下钩头出现裂纹。钩体上方的带孔凸台是辅助牵拉点位，这个孔的轴线和构件安装基准面平行，既可以穿入销轴作为第二挂接点位，实现双点位挂接提升承载稳定性，也可以穿入开口销或者锁销，在主钩体挂接完成后插入锁止件，彻底避免挂接件在设备振动工况下从钩槽中脱出，适配振动比较大的农用机具、输送线工位的使用需求。从实际使用场景来看，这类构件在小型牧草打捆设备上的应用非常普遍，打捆机的出料仓门的限位牵拉、草捆推送机构的挂接复位都会用到同结构的钩件，在车间的物料周转小车上，也常用这类钩件挂接置物篮、工具挂袋，不需要焊接固定，直接用螺栓固定在小车框架上就能使用，后期更换也非常方便。设计这类构件的时候，首先要明确额定挂接载荷，根据载荷大小确定构件的板材厚度，这个模型的板材厚度是根据500N的额定静载荷设计的，钩体的弯折半径取板材厚度的1.5倍，避免弯折位置出现应力开裂，上部的锁止孔直径和钩槽的开口宽度做了匹配，保证常用的标准锁销能顺利穿过。安装的时候需要注意，构件的受力方向要和钩体的牵拉方向保持一致，尽量避免侧向受力，因为这类板式钩件的侧向承载能力比较弱，如果长期受侧向力，很容易出现钩体变形，导致挂接失效。另外构件的表面做了喷塑处理，红色的外观一方面是起到警示作用，提醒现场操作人员注意这个挂接点位，避免碰撞，另一方面喷塑层也能起到防锈作用，在户外或者潮湿的车间环境下使用，也不容易出现锈蚀，延长构件的使用寿命。在三维建模过程中，这类构件优先采用钣金建模的方式完成，先绘制平板状态的轮廓草图，添加安装孔、锁止孔的切除特征，再通过钣金弯折命令生成钩体的弯折结构，最后对所有锐边添加圆角特征，这样生成的模型可以直接导出钣金展开图，指导车间的下料和弯折加工，不需要二次转换图纸，能有效缩短从设计到加工的周期。建模的时候要特别注意弯折位置的折弯扣除参数设置，要和实际加工车间的折弯机参数匹配，不然加工出来的构件钩槽尺寸会出现偏差，导致和配套的挂接件适配不良。很多新手设计这类构件的时候，容易把钩体的弯折角度做的过大，导致挂接件容易脱出，或者弯折角度过小，挂接的时候很难把挂接件卡入钩槽，这个模型的弯折角度经过实际装配验证，挂接操作的顺畅度和防脱性能都能满足常规工况的使用需求。另外下部安装孔的孔距设计也考虑了通用型材的安装尺寸，能直接适配常用的30系、40系铝型材的安装孔位，不需要额外加工转接板，在自动化设备的辅助工装搭建时，可以直接采购成品安装使用，降低非标设计的工作量。
