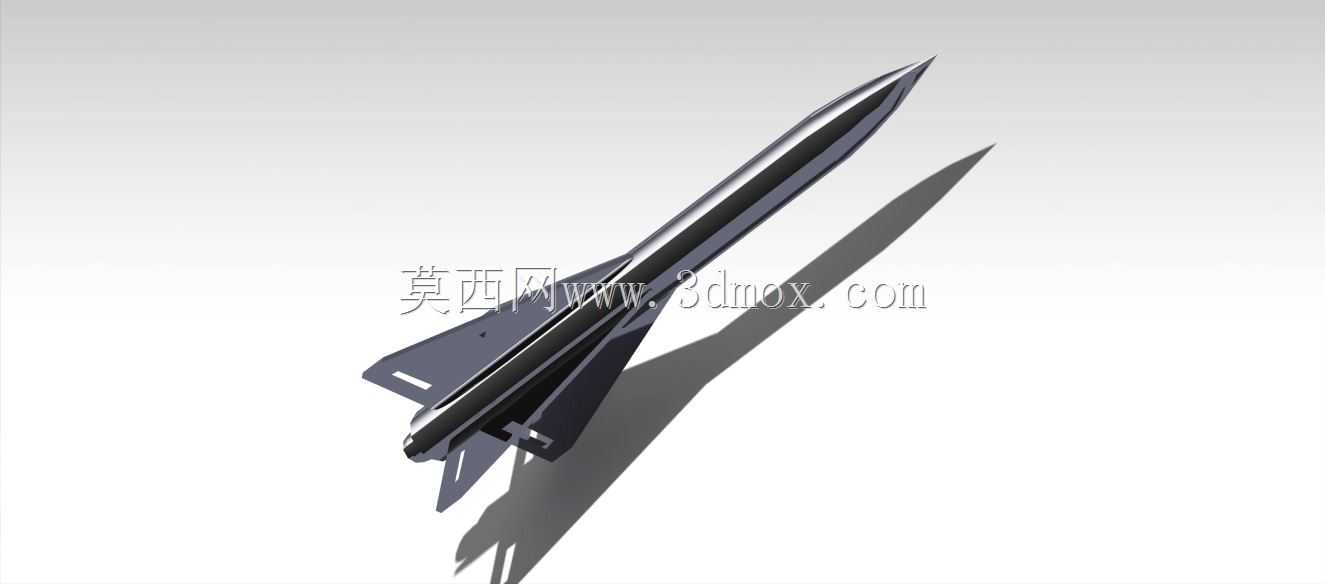

美国鹰派防空导弹外形结构三维数模

在地面防空体系的装备配系中，这类中近程防空导弹承担着要地防空、野战伴随防空的核心拦截职能，主要针对突破外层防御圈的固定翼战机、巡航导弹、低空突防飞行器等目标实施拦截，是野战防空阵地、重要军事设施周边最后一道对空拦截屏障。从三维数模还原的结构特征来看，弹体整体采用小长径比的旋成体设计，头部为尖锐的锥形整流罩，该外形设计是为了在2-3马赫的典型飞行速度下降低激波阻力，同时为头部的导引头组件预留足够的安装空间，整流罩的锥角经过气动优化，能够在跨音速飞行阶段减少头部激波对弹体姿态的干扰，避免弹体出现不必要的俯仰振荡。弹身中部布置的四片大后掠角三角翼，是整个弹体的主升力面，翼面采用切尖处理，一方面是为了降低翼尖涡流带来的诱导阻力，另一方面能够避免翼尖在高速飞行时发生颤振，每片机翼的后缘都预留了操纵舵面的安装缝隙，对应弹体内部的伺服作动机构安装位，在实际结构中，舵面通过转轴与弹身内部的伺服舵机连接，能够根据制导系统的指令偏转，调整弹体的飞行姿态，实现对机动目标的跟踪拦截。弹体尾部的四片稳定尾翼与主翼呈X型布局对齐，这种翼面布局能够让弹体在任意滚转角度下都获得一致的气动升力特性，降低飞行控制系统的解算难度，尾翼的后掠角略小于主翼，主要作用是保证弹体在飞行全程的静稳定性，避免弹体在大过载机动时出现失稳发散的情况。从结构分层来看，弹体内部从头部到尾部分别为导引头舱、战斗部舱、制导设备舱、发动机舱、尾舵伺服舱，各个舱段之间通过径向的连接销实现快速对接，这种模块化的舱段设计既方便生产阶段的分模块装配调试，也便于前线部队的快速检修与部件更换，数模中还原的舱段对接台阶，就是实际生产中舱段连接的定位基准面，能够保证各个舱段装配后的同轴度误差控制在允许范围内，避免弹体质量偏心影响飞行精度。在气动设计的细节处理上，弹体表面的所有口盖、凸起都做了流线化修型，这是因为防空导弹在高速飞行时，表面的微小凸起都会产生额外的阻力，甚至会引发局部的气流分离，影响弹体的操纵效率，数模中呈现的光滑弹体曲面，正是对应实际产品对外形精度的严格要求，弹体的蒙皮采用薄壁金属结构，在保证结构强度的前提下尽可能降低结构重量，从而提升导弹的射程与机动过载能力。从安装适配的角度来看，该型导弹的弹径、翼展尺寸都适配常见的倾斜发射箱、垂直发射筒的安装边界，弹体上的前后两个吊挂凸耳位置，对应发射装置上的导轨滑块安装位，能够保证导弹在发射筒内的顺畅滑动，同时在发射时承受点火瞬间的过载冲击，尾翼的尺寸设计也充分考虑了发射筒的内径限制，在折叠机构的配合下能够完全收纳入发射筒内部，出筒后自动展开锁定。在作战使用场景中，这类导弹通常搭配近程防空搜索雷达、光电跟踪设备组成独立的作战单元，既可以单套系统独立作战，也可以接入区域防空网络接收上级的目标指示信息，弹体的结构设计充分考虑了野外部署的环境适应性，所有的舱段接缝处都设计有密封结构，能够在雨天、沙尘环境下正常存储与使用，降低后勤维护的难度。从三维建模的工程角度来说，该数模完整还原了弹体的气动外形与主要结构分界，能够用于防空作战场景的可视化仿真、发射装置的适配性设计校验、弹体气动特性的初步仿真计算，建模过程中对翼面与弹身的过渡曲面做了连续曲率处理，保证曲面的光顺性，避免在后续的仿真计算中因为曲面缺陷出现网格划分错误，各个结构特征的尺寸比例严格参照实装的公开参数还原，能够保证数模的几何精度满足前期方案设计阶段的使用需求。
