埃奎尔广场带座铰接支撑构件

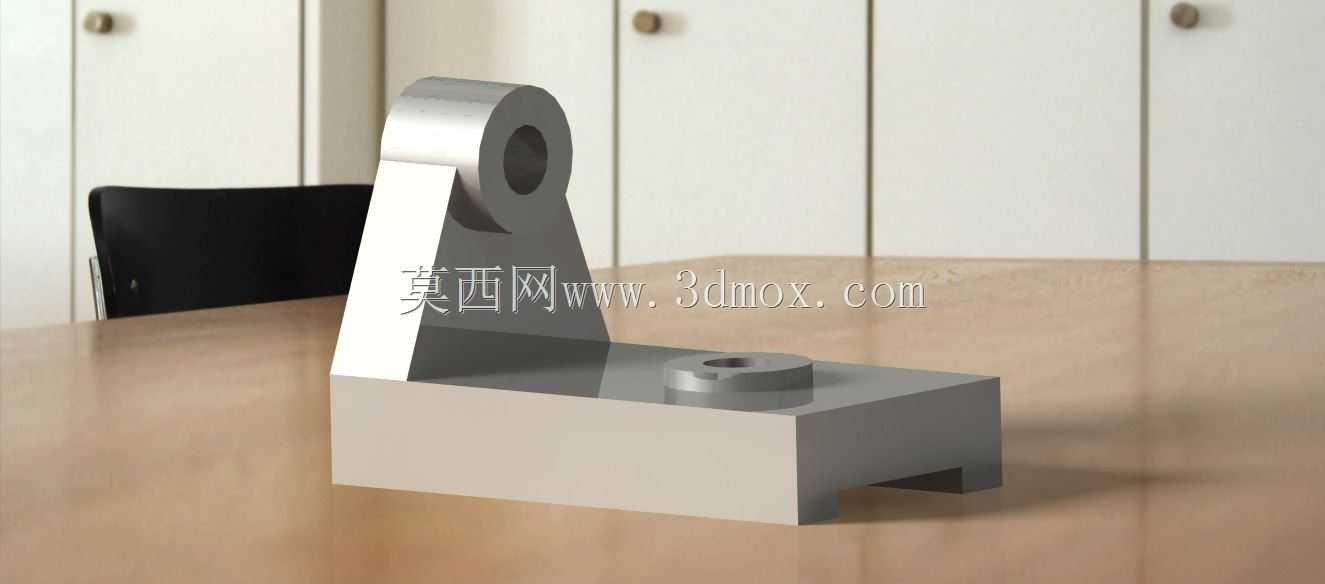

这类带座铰接支撑构件常应用在需要实现定轴摆动连接的工业设备场景中，比如轻工生产线的摆臂连接位、小型工装夹具的翻转支撑端、输送设备的挡料板铰接点，都能见到同结构的零件承担载荷传递与转动约束的作用。从结构功能来看，零件下部的矩形基座承担整体安装固定的作用，基座底部开出的两处卡槽可直接卡入对应型材的安装边，不需要额外加工沉头孔位就能实现快速定位，基座顶面预留的同轴沉孔可穿入锁紧螺栓，完成基座与安装面的刚性固定，能承受垂直方向的静载荷与小幅度的冲击载荷，避免铰接部位受载后出现基座移位的问题。上部的带孔耳板是核心的功能部位，耳板上的通孔用于穿入铰接销轴，连接需要实现摆动动作的外部杆件，耳板与基座之间通过斜向加强筋连接，筋板的厚度与耳板厚度保持一致，可将销轴传递的径向载荷均匀分散到整个基座平面，避免耳板根部受交变载荷出现应力集中断裂的问题。设计这类构件时，首先要确认铰接孔的中心高尺寸，这个尺寸直接决定了配套摆杆的摆动行程范围，中心高过高会导致摆杆末端运动轨迹超出设备安装边界，过低则会让摆杆摆动时与基座顶面发生运动干涉；其次要核算耳板孔与基座安装面的平行度公差，若平行度超差，穿入销轴后会出现别卡问题，长期运行会加剧销轴与孔壁的磨损，缩短零件的更换周期。基座的外形尺寸需要匹配安装位的空间边界，底部卡槽的宽度要对应常用工业铝型材的棱边宽度，保证卡入后不会出现横向窜动，顶面的锁紧孔位置要避开耳板下方的筋板投影区域，避免钻孔时破坏筋板的结构强度。从实际装配的角度看，这类零件的铰接孔内壁需要做相应的表面处理，降低与销轴的摩擦系数，基座的安装接触面要保证平面度，避免锁紧后基座出现翘曲，导致耳板的垂直度超差。在一些小型手动工装的应用场景中，这类支撑座还可以作为翻转定位的基准件，在铰接孔旁加装顶丝就能实现摆杆角度的临时锁定，适配多工位的手动操作需求。不同于一体式焊接的铰接支座，这种一体化加工的构件没有焊缝缺陷，整体强度更稳定，适合在有小幅振动的设备工位长期使用，不需要定期检查焊缝开裂的问题。零件的整体外形没有多余的突出结构，安装后不会占用过多的周边空间，在排布密集的生产线工位中也能灵活布置，不会和相邻的管线、其他构件发生位置冲突。建模过程中需要注意筋板与基座、耳板的衔接处要做合理的圆角过渡，既可以减少加工时的应力集中，也能避免热处理过程中转角部位出现开裂的问题，铰接孔的两端要做倒角处理，方便销轴的穿入装配，基座的所有锐边都要做倒钝处理，避免装配时划伤操作人员。
