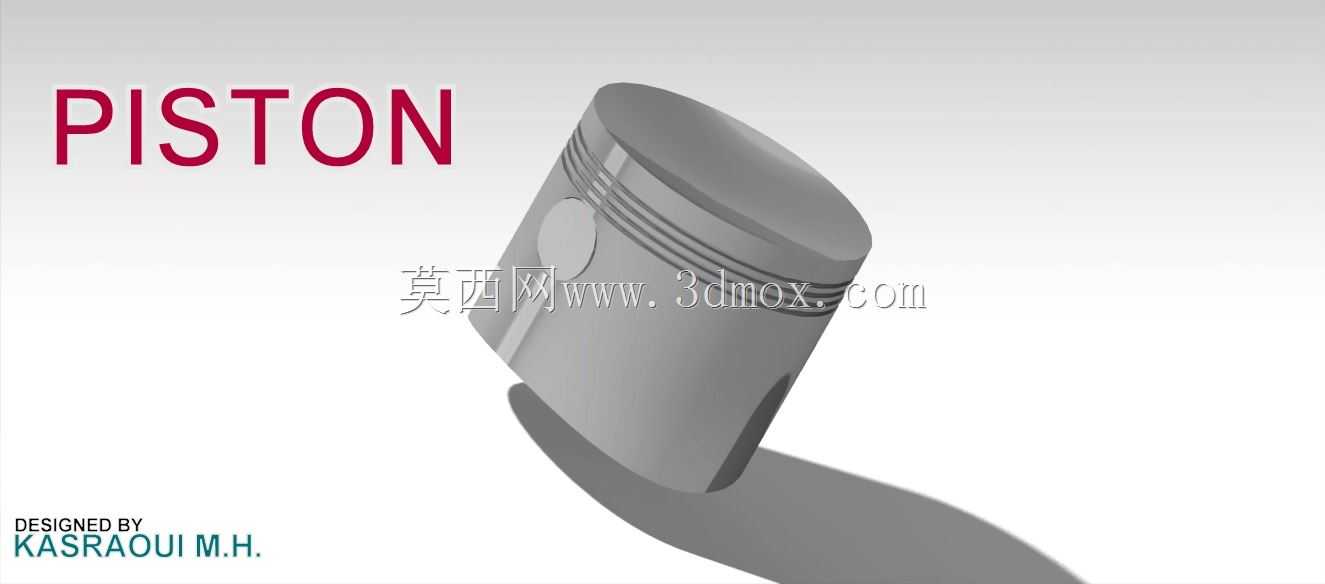

内燃机用活塞结构三维设计模型

在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载构件，这套活塞结构的三维建模完全围绕实际装机的工况需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从实际应用场景来看，这类活塞主要适配小排量四冲程内燃机，既可以用于通用汽油机的小型动力设备，比如园林机械、便携发电机组，也能经过参数微调后适配轻型摩托车的动力单元，其工作环境长期处于高温、高压、高速往复的交变载荷下，所以建模阶段就把结构强度匹配、热变形预留、运动间隙控制作为核心设计逻辑。

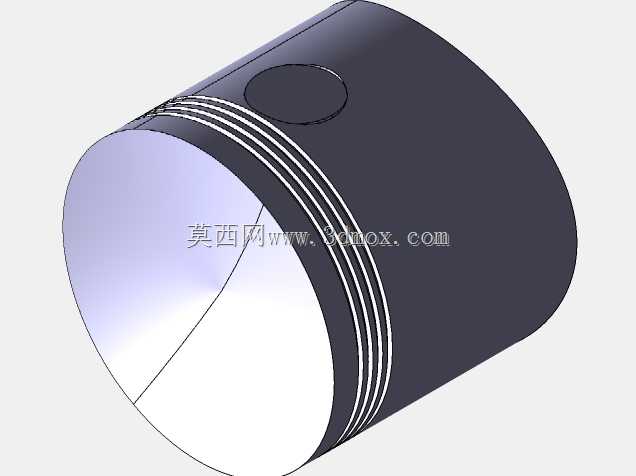

先从功能特性拆解结构逻辑：活塞头部的环带区域设计了三道环槽，上方两道为气环安装位，作用是密封燃烧室与曲轴箱的连通间隙，避免做功冲程的高压燃气窜入曲轴箱造成动力损失，最下方一道为油环安装位，负责在活塞往复运动时刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。环槽的轴向宽度、径向深度都严格按照配合公差设计，建模时特意预留了环件受热膨胀的间隙，避免工作温度升高后活塞环卡滞在槽内引发密封失效。活塞顶部的凹面造型是配合燃烧室的挤流需求设计的，特定的曲面弧度可以在压缩冲程末期引导气缸内的混合气形成规则涡流，让燃油与空气混合更充分，提升燃烧效率，同时顶部的厚度经过载荷校核，能够承受点火瞬间最高可达数兆帕的燃气冲击压力，不会出现结构性变形。

活塞销座的位置位于活塞整体质心的平衡轴线上，两侧的销孔带有微量的内锥度，这是为了匹配活塞销的装配过盈需求，同时分散活塞销传递来的侧向冲击力，避免销座位置出现应力集中导致的疲劳裂纹。裙部的型面没有采用正圆柱设计，而是做了中凸变椭圆的型面处理，这是因为活塞工作时头部温度远高于裙部，热膨胀量更大，中凸造型可以让活塞在热态下与气缸壁的接触更均匀，避免冷态敲缸、热态拉缸的问题；裙部的侧向承压面做了微观的纹理预留，实际生产中会在此处喷涂石墨涂层降低摩擦阻力，建模时已经把涂层的厚度余量计入了外形尺寸，保证装机后活塞与气缸的配合间隙处于合理区间。

从安装边界来看，这套活塞的外径尺寸适配常见的72mm缸径规格，整体压缩高度控制在32mm，活塞销孔直径为18mm，安装时需要配合对应尺寸的活塞销、卡簧完成与连杆小头的连接，所有配合面的尺寸公差都在建模时做了标注参考，活塞在上止点时顶部与气缸盖的间隙预留了0.8mm的安全距离，不会出现气门碰撞活塞顶的风险，在下止点时裙部不会超出气缸套的下端面，保证运动全程的导向稳定性。设计过程中还特意考虑了轻量化需求，在保证结构强度的前提下，对活塞内部非承载区域做了减材处理，降低活塞整体的往复运动质量，以此减少曲轴连杆机构的惯性冲击，提升动力响应速度，同时降低运转过程中的机械噪音。整个模型的几何特征完全遵循实际加工工艺要求，所有转角位置都做了符合工艺要求的圆角过渡，没有出现无法脱模、无法机加工的尖锐死角，不管是用于结构教学、工况模拟还是新品研发的参考原型，都能直接对接后续的工程分析流程。
