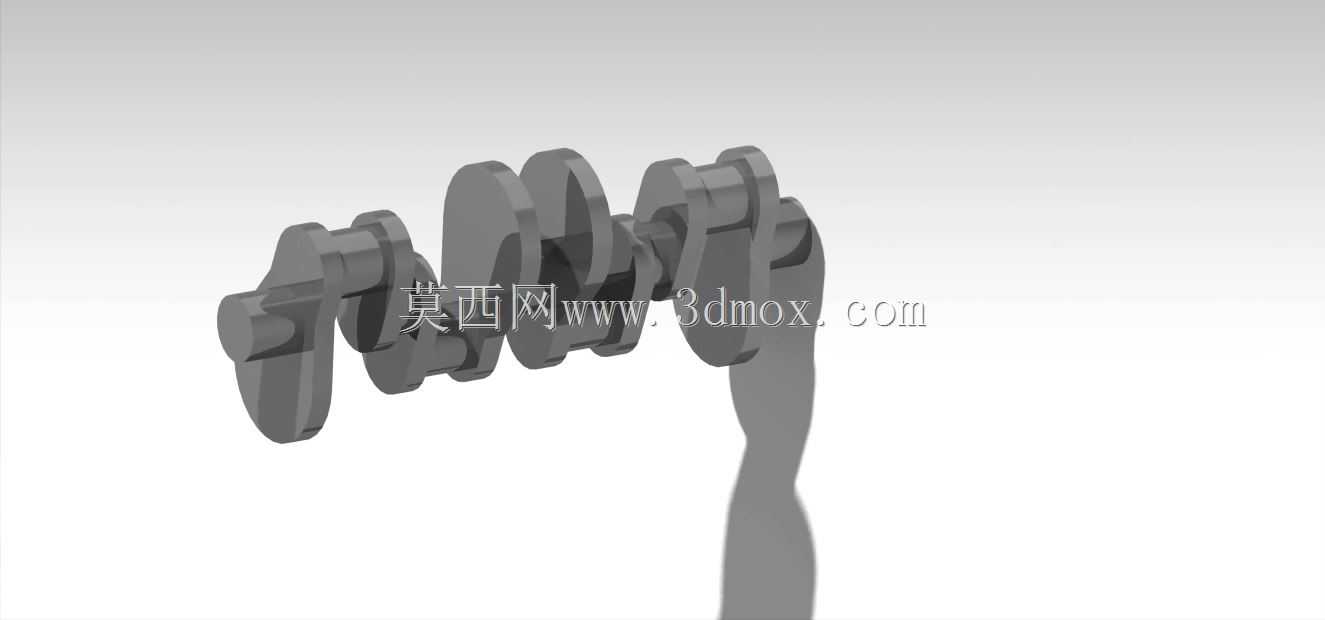

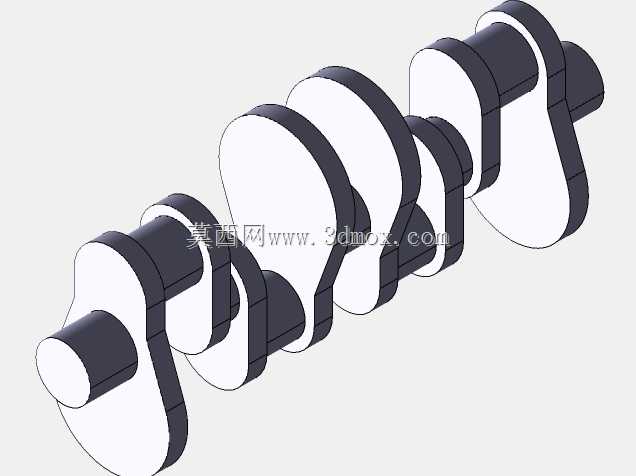

内燃机用多缸曲轴结构三维设计

项目分类:3D模型 发布时间:2021-10-16 ID:322651
  • 内燃机用多缸曲轴结构三维设计
  • 内燃机用多缸曲轴结构三维设计

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套曲轴结构的设计完全围绕多缸内燃机的做功顺序、动平衡要求、载荷分布特性展开,没有冗余的装饰性结构,所有曲面、轴颈、曲柄臂的形态都服务于实际工况下的性能需求。从实际应用场景来看,这类多缸曲轴多用于小排量直列四缸内燃机上,覆盖乘用车辆动力单元、小型固定式发电机组、轻型工程机械动力源等场景,不同场景下的载荷特性存在细微差异,但核心的功能逻辑一致:承接连杆传递来的爆发压力,通过自身的旋转运动把动力输出给飞轮端,再传递给后续的传动系统,同时还要驱动配气机构、机油泵、水泵等发动机附属部件,整个工作过程中承受交变的弯曲载荷与扭转载荷,对结构的强度、刚度、动平衡精度都有极高要求。设计过程中首先要确定的是曲柄销的排布角度,直列四缸机型的做功间隔角为180度曲轴转角,四个曲柄销分为两组,同组两个曲柄销处于同一轴向角度位置,两组之间相差180度,这样的排布能保证相邻气缸做功时的载荷尽可能均匀作用在曲轴上,减少主轴颈的集中载荷,同时也能为一阶、二阶往复惯性力的平衡提供结构基础,不需要额外加装过大的平衡轴就能满足常规工况下的振动控制要求。主轴颈的直径设计要兼顾承载能力与摩擦损耗,直径过大会增加曲轴旋转过程中的摩擦阻力,降低发动机的机械效率,直径过小则会导致轴颈刚度不足,工作过程中出现挠曲变形,加剧轴瓦的偏磨,甚至出现疲劳断裂风险,这套结构的主轴颈采用等直径设计,方便加工过程中的一次装夹磨削,也能降低轴瓦的备件种类,方便后续的维护更换。曲柄臂的形态采用了椭圆形过渡的结构,没有采用直角连接的形式,直角连接处会在交变载荷作用下产生严重的应力集中,是曲轴疲劳断裂的高发位置,椭圆形的平滑过渡能把应力分散到更大的区域,降低应力集中系数,同时曲柄臂的厚度根据不同缸位的载荷差异做了细微调整,中间位置的曲柄臂因为承受相邻两个气缸的交替载荷,厚度比两端的曲柄臂略大,提升局部的抗弯刚度。曲轴的轴向定位设置在中间主轴颈位置,两端留有合理的轴向窜动间隙,用来补偿工作过程中热膨胀带来的长度变化,避免热态下曲轴出现卡滞、抱死的问题。油道的设计采用斜向钻孔的形式,从主轴颈表面贯通到对应的曲柄销表面,机油通过主油道进入主轴颈间隙后,会沿着斜油道到达曲柄销位置,为连杆轴瓦提供润滑与冷却,油道的孔口位置都做了倒角抛光处理,避免孔口的锐边在机油流动过程中产生涡流,也能防止加工残留的毛刺脱落进入摩擦副造成拉伤。自由端设计有对应的轴颈与键槽结构,用来安装正时齿轮、皮带轮等驱动部件,功率输出端设计有法兰结构,通过螺栓与飞轮连接,法兰端的连接螺栓孔采用等角度均匀排布,保证飞轮安装后的同轴度,减少旋转过程中的不平衡量。从安装边界来看,整套曲轴的轴向长度要匹配气缸体的曲轴箱空间,主轴颈的中心高要与气缸体的主轴承座孔中心完全重合,曲柄销的回转半径决定了活塞的行程,直接影响发动机的排量与压缩比,设计时回转半径的尺寸公差控制在极小范围内,避免出现活塞行程偏差导致的压缩比不一致、各缸做功不均匀的问题。曲柄臂的旋转外轮廓要与曲轴箱内部的避让空间匹配,旋转过程中不能与曲轴箱壁、连杆大头、机油喷嘴等周边部件发生运动干涉,设计完成后需要做全行程的运动干涉检查,确认所有极限位置下都留有足够的安全间隙。平衡块的设计集成在曲柄臂上,和曲柄臂为一体结构,平衡块的重心位置与曲柄销方向相反,用来平衡曲柄销、连杆大头旋转产生的离心力,以及部分活塞连杆组的往复惯性力,平衡块的外形做了减重优化,在满足平衡力矩要求的前提下尽可能去除多余材料,降低曲轴自身的旋转惯量,提升发动机的响应速度。整个曲轴的所有加工表面都标注了对应的粗糙度要求,主轴颈与曲柄销的工作表面粗糙度要求最高,需要经过精磨与抛光处理,保证和轴瓦配合时的油膜形成稳定性,非加工面的铸造圆角也做了统一要求,避免铸造缺陷成为疲劳失效的起始点。
