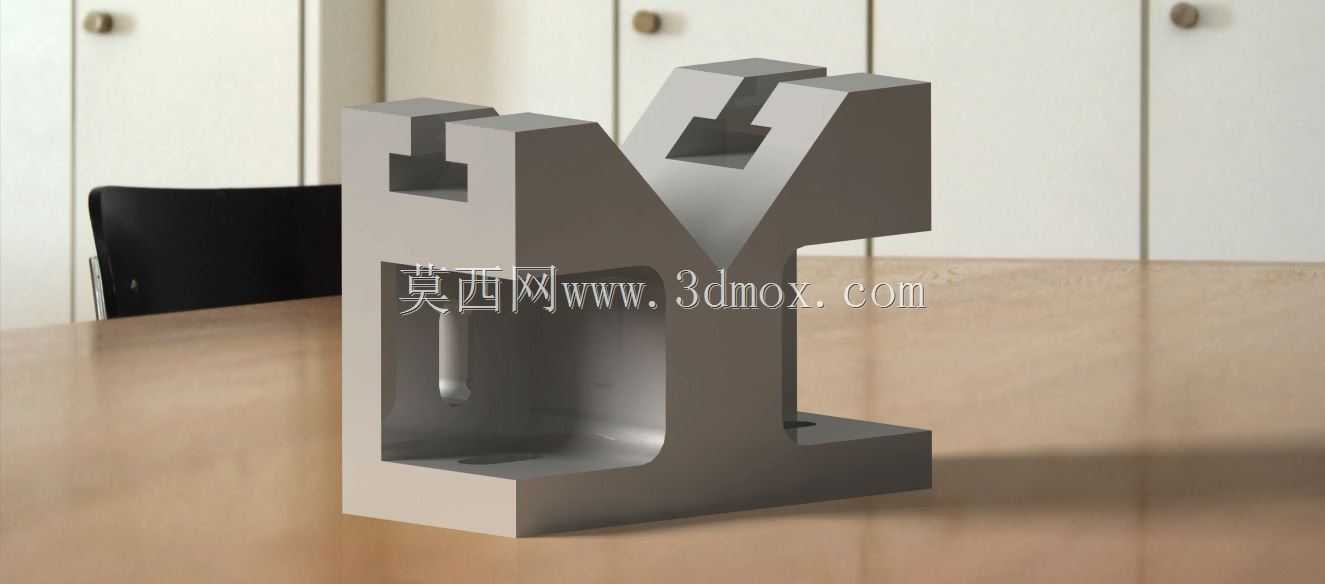

机加工用V型楔形定位支承座结构

　　在轴类、盘类零件的铣削、磨削、检测工序中，这类V型楔形支承座是车间工位上极为常用的定位元件，不同于普通平口钳的夹紧定位逻辑，它依靠V型槽的两个对称斜面实现对圆柱类工件外圆面的自动对中，不需要反复找正工件中心，能大幅缩短单件装夹的辅助时间。从结构设计来看，该支承座采用整体式铸造后铣削成型的主体结构，底座部分设计为平整矩形安装面，四个角位预留了沉头安装孔，可直接通过内六角螺栓固定在机床工作台或者检测平台的T型槽上，安装时需要保证底座与工作台面的贴合度，避免因安装间隙导致定位面倾斜，影响工件的同轴度、圆跳动检测或加工精度。上部的双V型槽结构做了差异化的槽宽设计，可适配不同直径范围的圆柱工件，槽口边缘做了小尺寸倒角，

　　一方面避免工件吊装放置时磕碰划伤工件外圆面，另一方面也能减少槽口应力集中，延长支承座的使用寿命。支承座的中间镂空区域并非单纯为了减重，实际使用中这个空腔可以容纳工件下方伸出的轴端，也方便清理加工过程中掉落的切屑、切削液残留，避免切屑堆积在V型槽定位面上，导致工件定位偏移。楔形的侧立面设计兼顾了结构刚性与操作空间，在保证V型槽根部有足够壁厚承受装夹压力、切削冲击力的前提下，缩减了非受力区域的材料厚度，既降低了整体自重，也给操作人员放置、夹紧工件留出了足够的扳手操作空间，不会因为结构过于臃肿导致夹具与加工刀具发生干涉。这类支承座的V型槽工作面通常需要做表面淬火处理，硬度达到HRC45-50，避免长期使用后槽面出现压痕、磨损，

　　导致定位精度下降；两个V型斜面的夹角统一采用90度设计，这是机械加工工装中通用性最强的角度，既可以保证足够的定位包容面积，也能适配绝大多数直径区间的轴类零件，不会出现夹角过小导致工件卡滞、夹角过大导致定位不稳的问题。在实际生产场景中，这类支承座既可以成对使用，支撑长轴类零件的两端进行外圆铣削、键槽加工，也可以单个使用配合尾座顶尖，对短轴类、盘类零件进行端面加工、径向孔加工；在质检工位上，它还可以配合百分表架，检测轴类零件的径向圆跳动、同轴度误差，不需要复杂的调整就能快速完成工件装夹。设计这类支承结构时，需要重点控制V型槽中心面与底座安装面的垂直度、两个V型斜面的对称度，这两个形位公差直接决定了工件的定位精度，

　　通常对称度公差需要控制在0.02mm以内，垂直度公差控制在0.01mm/100mm以内，才能满足普通机加工的精度要求。另外底座的安装孔位设计采用了长圆孔与圆孔组合的方式，允许安装时做小范围的位置调整，适配不同工作台的T型槽间距，不需要额外制作过渡连接板，提升了工装的通用性。支承座的非加工面保留了铸造后的喷砂处理质感，加工面则做了精铣处理，表面粗糙度达到Ra1.6，既保证了定位面的接触精度，也避免表面过于粗糙残留切屑难以清理。在日常使用中，这类V型支承座不需要复杂的维护，每次使用后清理干净槽面与底座的切屑、切削液，定期在工作面涂抹防锈油即可，相比可调式的V型夹具，整体式结构的刚性更强，能承受更大的切削载荷，适合重载粗加工场景使用，同时没有活动调节部件，不存在长期使用后调节间隙变大导致精度丢失的问题，稳定性更优。
