钢结构框架式工业冷水机组三维设计

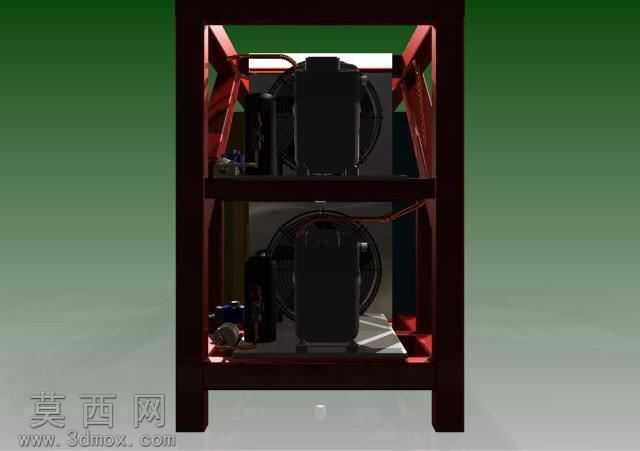

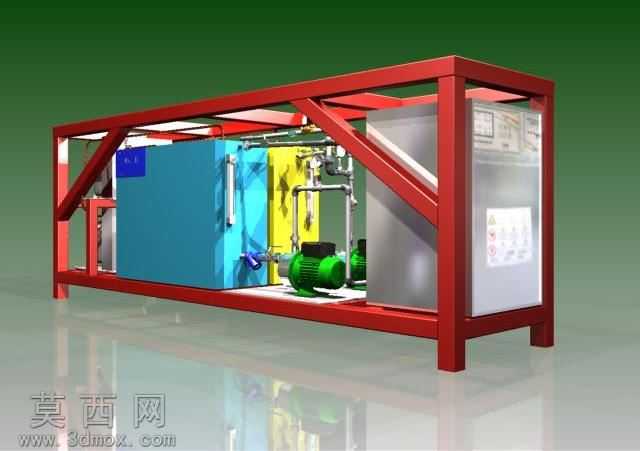

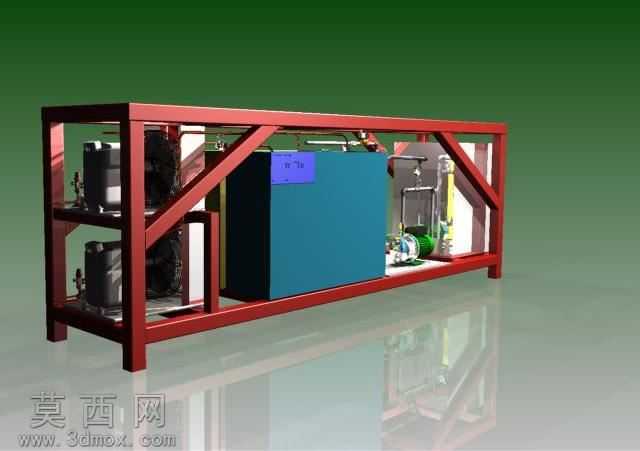

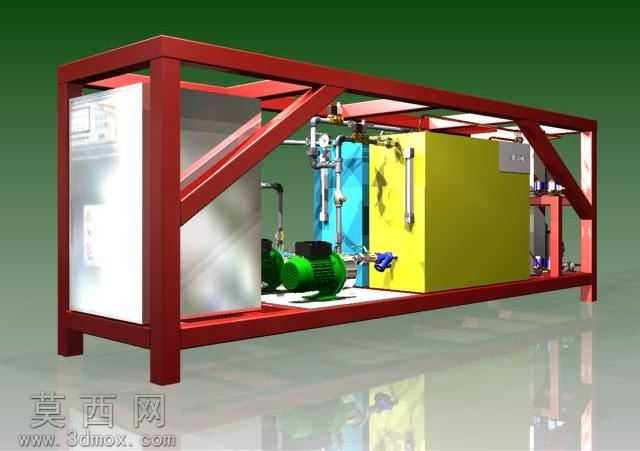

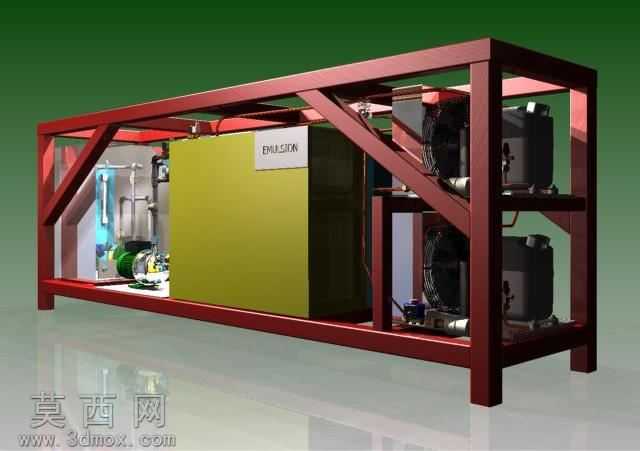

本作品为钢结构框架式冷水机组三维建模设计，整体采用工业级模块化设计思路，在三维建模过程中严格遵循工业制冷设备的实际布局逻辑，完整还原了冷水机组的核心功能结构与外部承载框架。建模阶段首先完成主体钢结构框架的搭建，采用矩形型钢作为框架主材，通过斜向支撑筋强化框架整体抗扭、承重性能，框架各连接节点按照实际焊接装配逻辑做了细节处理，保证框架结构的力学合理性，能够承载内部所有制冷、循环组件的重量，同时预留了设备吊装、现场安装的对应结构位。框架内部按照功能分区完成组件排布：一侧布置制冷压缩机组与散热冷凝组件，包含双组压缩单元、轴流散热风机、冷凝管路，建模时还原了压缩机体的接线端、固定脚座，散热风机的扇叶、防护网罩，以及高低压冷媒管路的走向与固定卡扣；另一侧布置储液换热单元，包含大容量保温储液箱体、循环水泵、过滤组件、流体管路，储液箱体表面做了标识贴图还原，循环水泵的泵体、电机、进出口法兰都做了精细化建模，管路部分区分了冷媒管路与冷却乳液管路的走向，还原了阀门、接头等细节部件。材质渲染阶段，钢结构框架采用深红棕色工业金属漆材质，还原型钢表面的哑光漆面质感与轻微反光特性；压缩机组、散热风机采用黑色工程塑料与铸铁组合材质，表现出工业设备部件的厚重质感；储液箱体采用橄榄绿色金属哑光材质，表面添加品牌标识贴图增强真实感；管路部分区分铜管、不锈钢管的金属质感，地面添加浅灰色反光地面，背景采用深绿色渐变背景，通过三点布光方案打出设备的结构阴影，突出框架的空间层次与内部组件的排布关系，渲染效果清晰展现各部件的装配位置与整体设备的工业属性。设计过程中充分考虑设备的实际使用场景，该冷水机组用于冷却感应加热器工作时产生的热量，可输送冷却后的水与乳液介质，整体框架式结构方便整体吊装运输，也便于后期对内部组件进行检修维护，各组件的排布预留了足够的操作空间，管路走向合理避免交叉干涉，完全符合工业制冷设备的设计规范。
