季围场带轮移动卸料垃圾箱结构设计

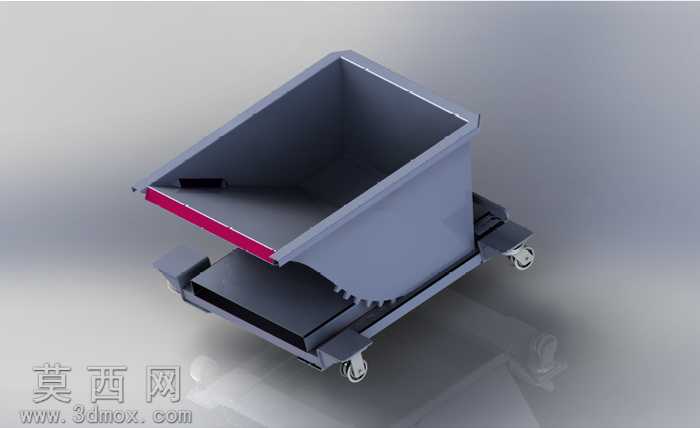

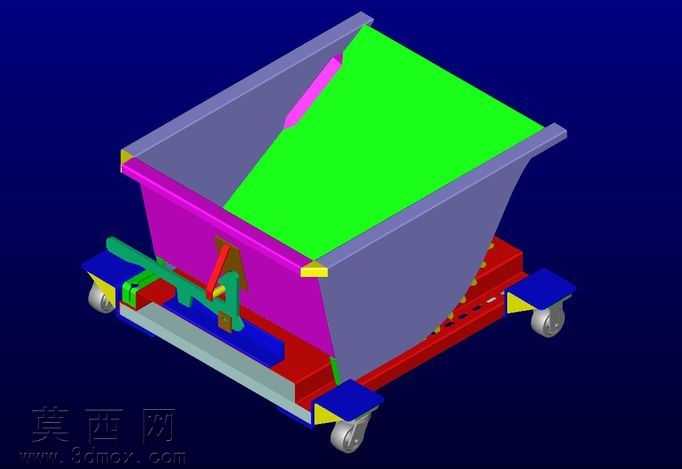

本作品为季围场场景使用的移动卸料式垃圾箱三维建模成果，建模阶段依托KeyCreator软件完成全参数化结构搭建，首先对设备的整体功能逻辑进行拆解：该设备核心为可倾斜卸料的箱体结构搭配带脚轮的移动底座，同时配套设置了低调施法者定位结构，适配1/4码料箱的位置匹配需求。建模过程中首先完成底座承载框架的搭建，对底座上的四个万向脚轮进行了精准的结构还原，包含轮体、轮架、安装固定板的细节特征，同时对底座上的箱体支撑限位结构、卸料导向滑轨结构进行了分层建模，确保各部件的装配间隙符合实际生产使用的公差要求。箱体部分采用了上宽下窄的倒梯形料斗结构设计，建模时对箱体的侧壁加强筋、顶部边缘包边结构、底部与底座铰接的连接位进行了精细化处理，同时还原了箱体上的施法者定位安装面，确保配套部件可实现精准对位。卸料操作机构部分，建模还原了前端的手动卸料扳杆、锁止卡扣、传动连杆结构，清晰呈现了扳动扳杆后解锁箱体锁止、沿导向轨倾斜完成卸料的运动逻辑。渲染阶段采用了高对比度的多色材质区分不同功能部件：箱体主体采用灰紫色哑光材质呈现主体结构，内部倾斜导料面采用亮绿色高对比度材质突出导料功能区域，底座框架采用大红色材质标识承载结构，操作机构采用多色区分不同传动部件，脚轮采用金属银搭配蓝色安装座的材质搭配，整体渲染效果清晰区分各功能模块，直观呈现设备的结构组成与装配关系。设计思路上围绕围场场景的垃圾收集、转运、卸料全流程需求展开，兼顾移动灵活性与卸料操作的便捷性，带脚轮的底座设计可实现设备在场地内的灵活转移，倾斜式卸料结构无需额外吊装设备即可完成垃圾倾倒作业，配套的定位结构可实现与标准料箱的位置匹配，适配场地内的标准化作业流程，整体结构紧凑，功能分区明确，各部件的连接关系、运动逻辑均通过三维建模进行了完整验证，可直接用于后续的结构优化、工程出图以及实物生产参考。
