工业传动用钢制啮合斜齿齿轮结构

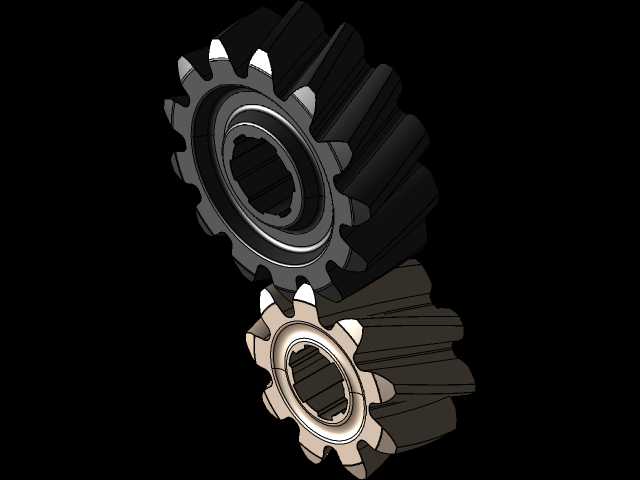

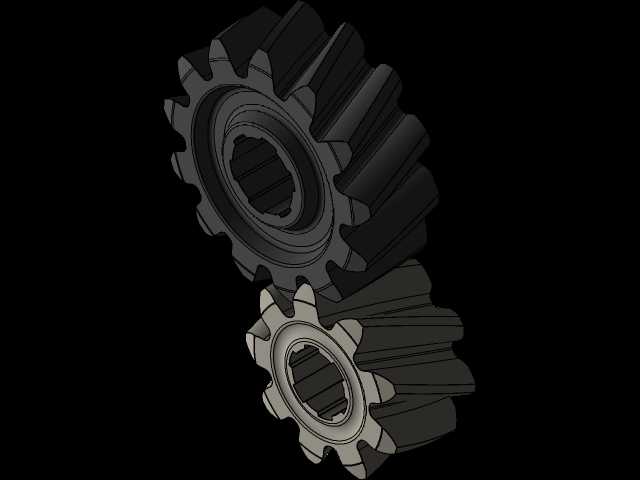

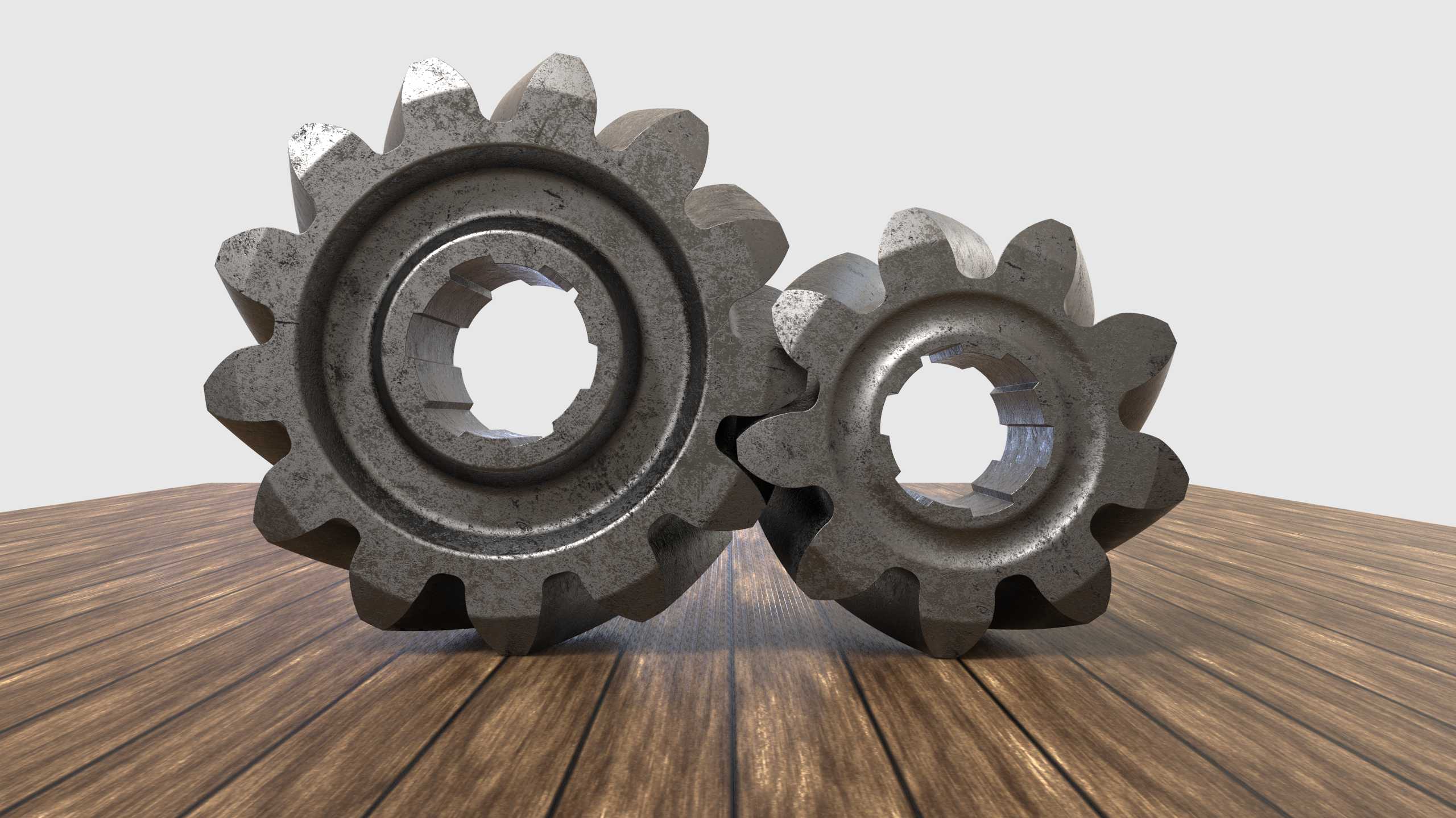

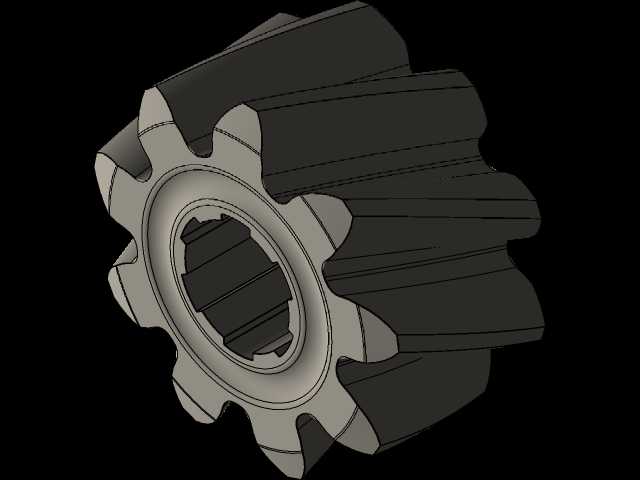

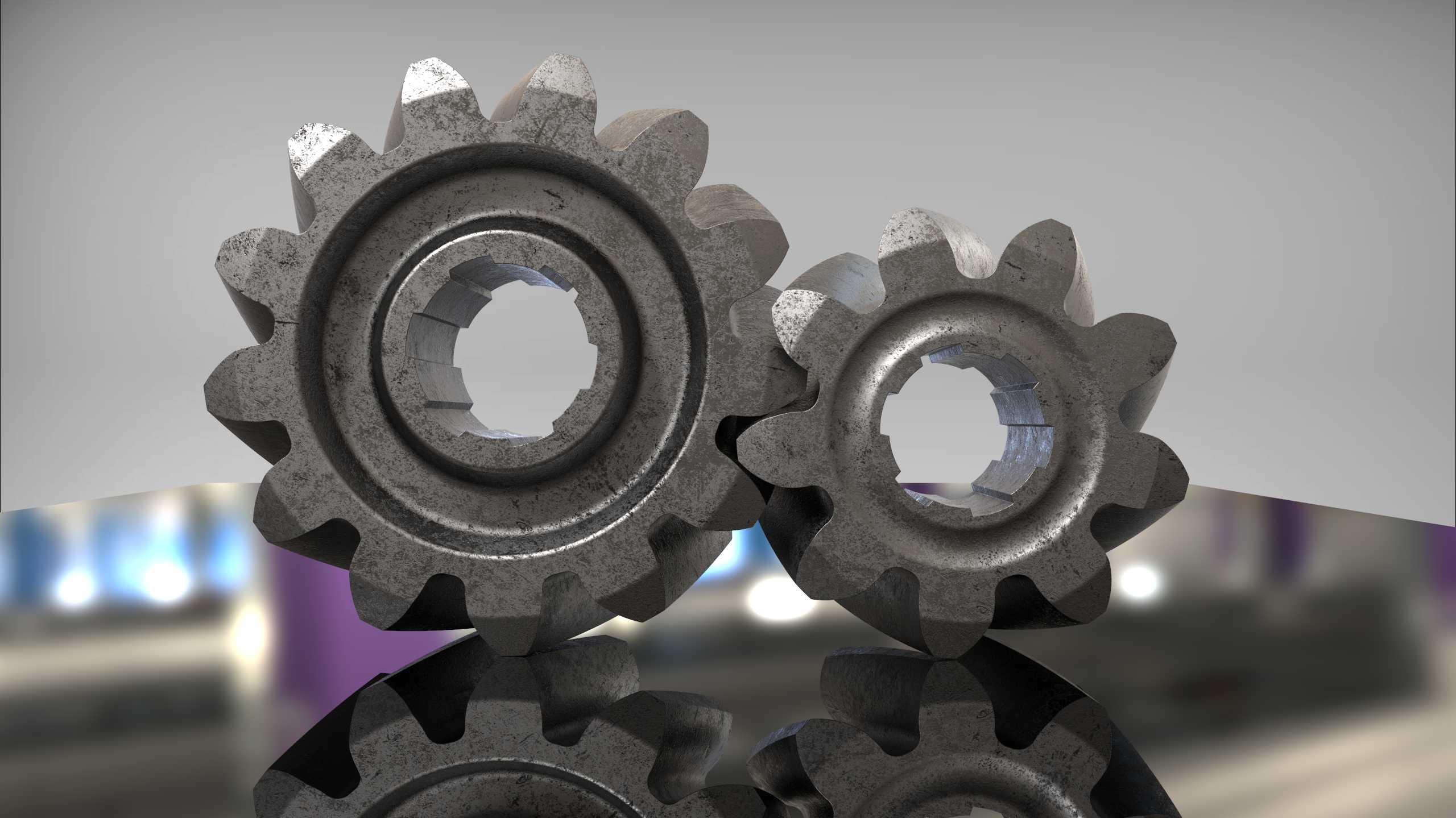

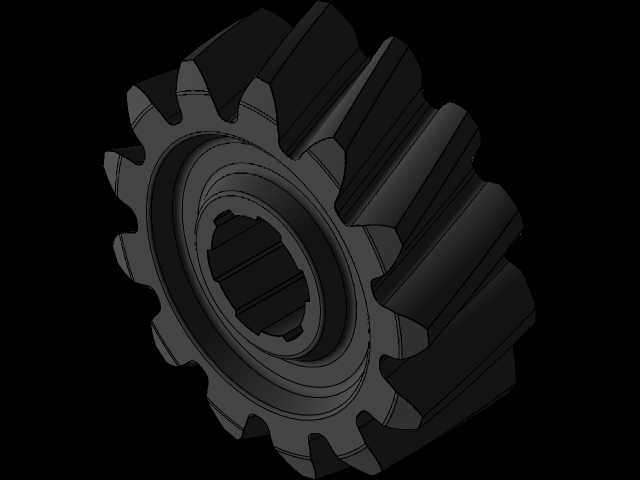

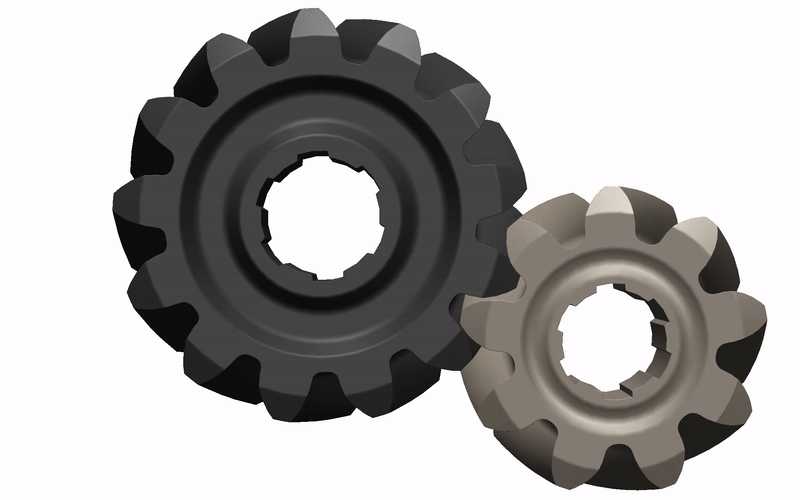

这类斜齿啮合齿轮常应用在需要平稳传动的动力输送场景中，比如中小型机床的进给传动箱、农用机械的动力分配单元、输送线的减速驱动端，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从一端开始接触逐步延展到整个齿面，运转时的冲击、振动和噪音都明显更低，适合中高速、中等载荷的连续传动工况。从结构设计来看，两款齿轮都采用了内花键孔的安装形式，内孔的键槽为等分布置，能够和配套的花键轴实现周向固定，传递扭矩的同时保证同轴度，避免运转时出现偏心晃动；齿顶圆、齿根圆的过渡都做了圆弧处理，减少热处理后的应力集中，提升轮齿的抗弯曲疲劳强度，齿面的粗糙度控制在合理区间，既保证啮合时的接触精度，也能留存润滑油膜降低磨损。设计过程中首先要匹配传动比要求，根据输入转速、输出扭矩核算模数和齿宽，两款齿轮的模数一致，齿宽接近，啮合时的接触线长度足够，不会出现偏载情况；中心距的公差控制在IT7级，保证齿侧间隙处于合理范围，既不会因为间隙过大出现回程误差，也不会因为间隙过小导致运转卡滞、温升过高。安装边界上，齿轮的轮毂厚度和轴伸端的配合长度匹配，端面没有突出的结构，不会和相邻的轴承端盖、挡圈产生干涉，齿顶和箱体内壁的预留间隙满足润滑和散热要求，不需要额外做避让处理。实际使用中，这类齿轮通常采用20CrMnTi材质渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，能够承受短时过载冲击，适合在有粉尘、轻微油污的工业环境下长期运行，日常维护只需要定期更换齿轮箱润滑油，检查齿面磨损情况即可，不需要频繁拆解更换。
