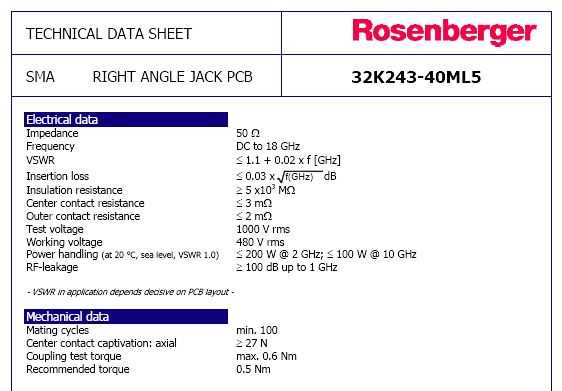

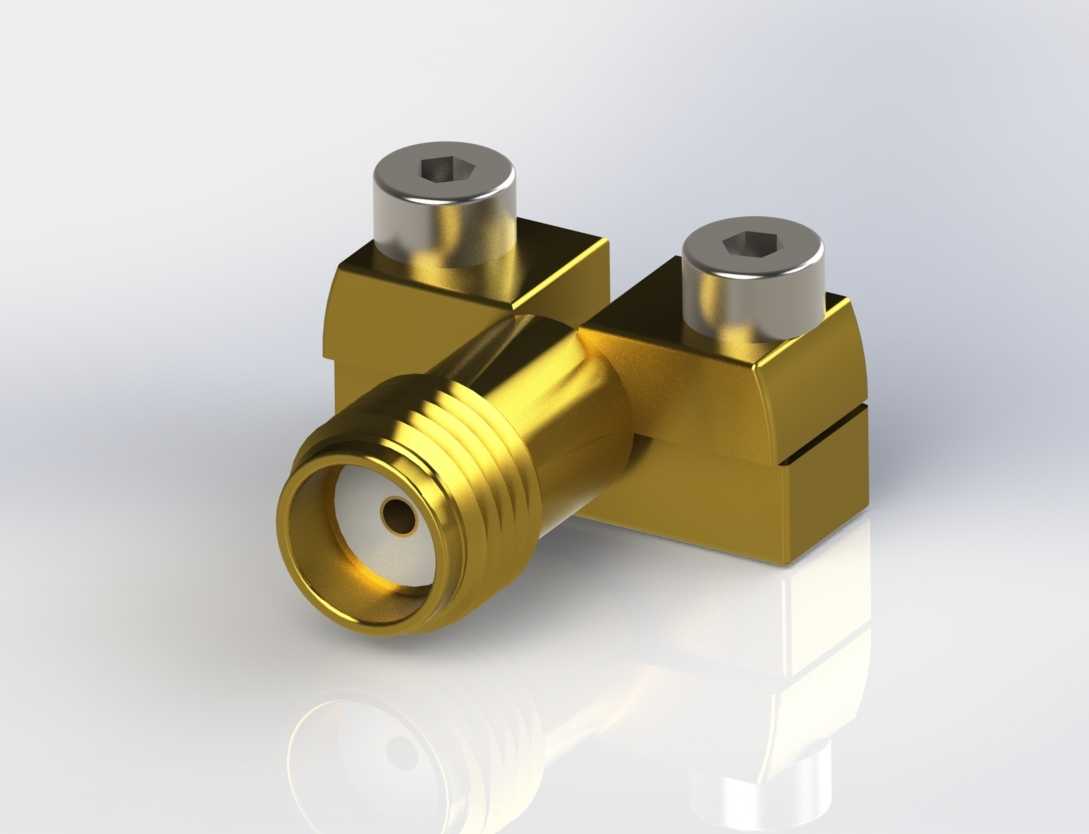

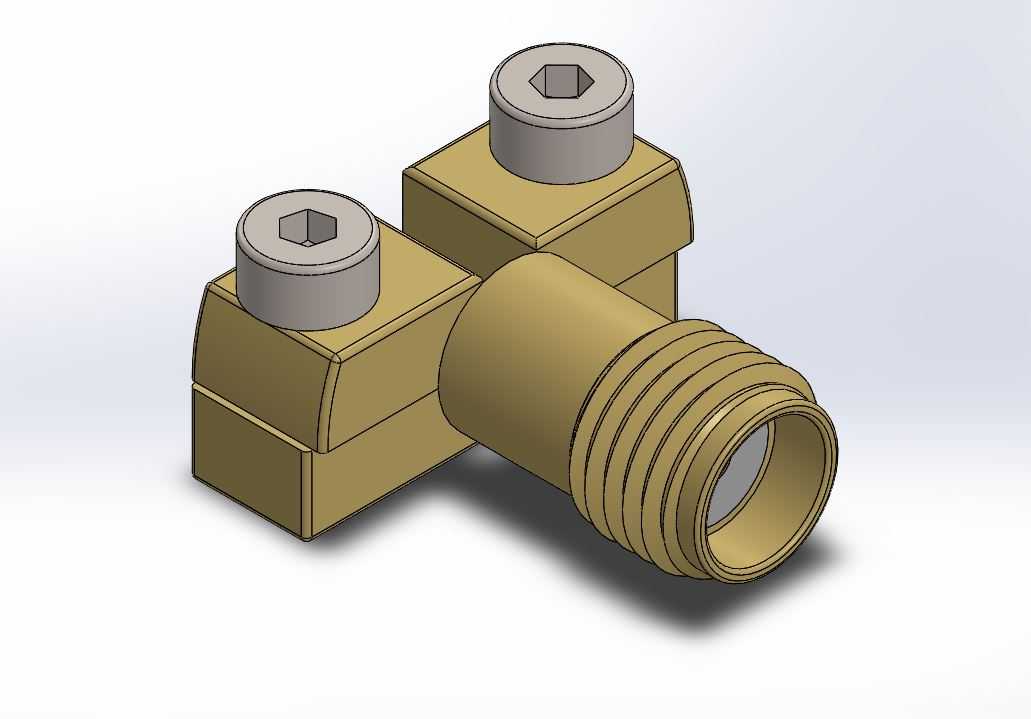

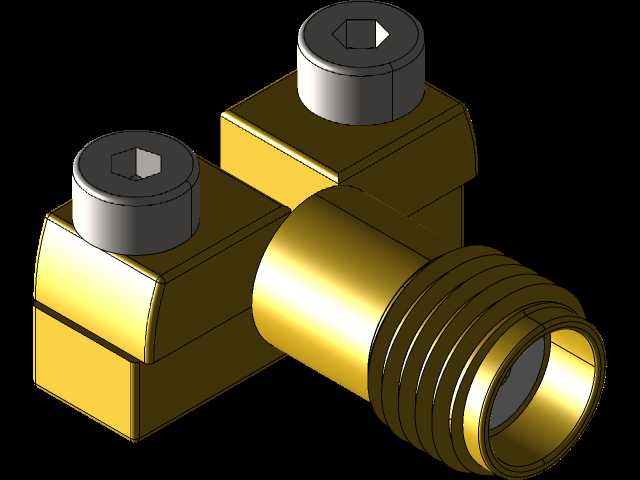

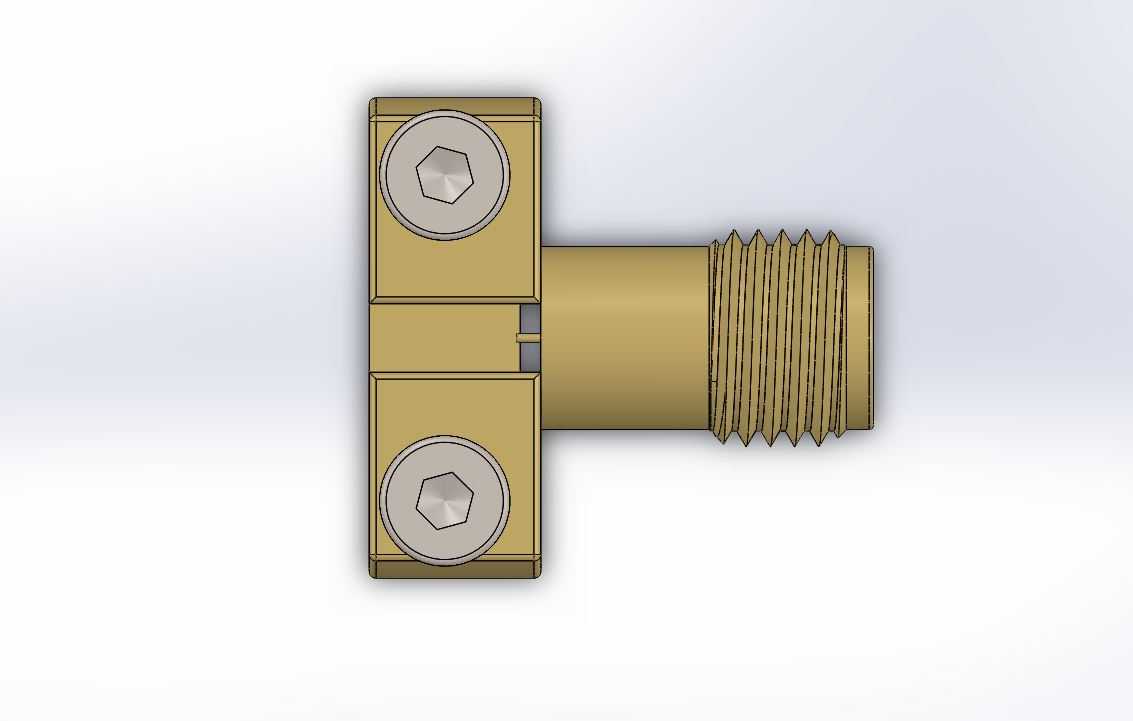

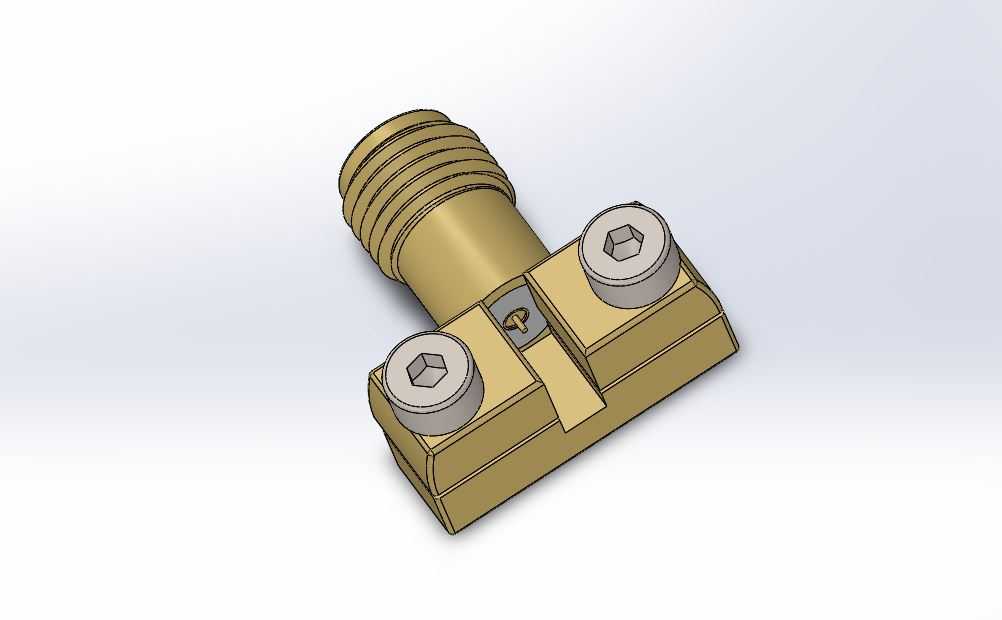

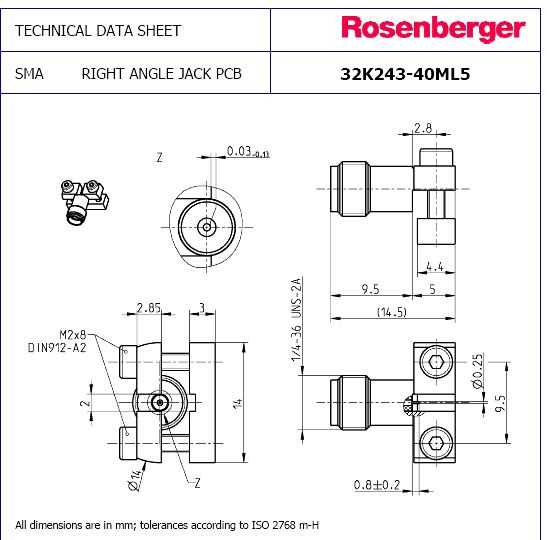

这款射频连接元件主要面向高频无线通信链路的板端连接场景,适配18GHz以内的信号传输需求,常见于微波测试设备、通信基站射频前端、航空机载通信模块、高精度射频测试治具的板卡端信号接驳环节,作为同轴线缆与PCB板之间的信号过渡载体,解决高频段下信号传输的阻抗匹配与连接可靠性问题。从结构设计来看,主体采用黄铜镀金工艺加工,既保证了导电性能降低信号插入损耗,也提升了元件的抗腐蚀能力,适配长期在复杂工况下的使用需求。接头端采用标准SMA外螺纹内孔接口,匹配常规50欧姆SMA公头线缆组件,接口内部的介质支撑采用聚四氟乙烯材质,保证高频段下的介电常数稳定,减少信号反射。两侧的锁紧结构采用内六角螺丝压紧的边缘夹紧设计,区别于传统SMA接头的穿孔焊接固定方式,这种设计不需要在PCB上开设大尺寸的安装过孔,仅需要在板边预留对应厚度的卡接槽位,通过两颗内六角螺丝的锁紧力将接头主体夹紧固定在PCB板边缘,安装时不需要进行波峰焊或者回流焊工序,既可以避免焊接高温对接头内部介质的损伤,也方便后期维护时的快速拆装更换,尤其适合小批量试制的射频板卡、需要频繁更换测试接头的实验室测试场景。从安装边界来看,接头主体的法兰部分贴合PCB板面的区域做了平整度处理,保证安装后接头端面与PCB板的垂直度偏差控制在工程允许范围内,避免因为安装倾斜导致的接口应力集中、信号接触不良问题。接头的同轴内导体伸出长度经过精准控制,安装后刚好与PCB板上的微带线信号端形成可靠接触,不需要额外的焊接过渡,接触压力通过结构本身的弹性设计保证,在振动工况下也能维持稳定的接触电阻,避免信号传输中断。设计过程中重点考量了高频信号的连续性,整个内导体链路没有出现直径突变的台阶结构,阻抗全程控制在50欧姆±1欧姆的偏差范围内,降低回波损耗,保证18GHz频段下的信号传输质量。两侧的夹紧块做了圆角过渡处理,避免安装时刮伤PCB板的基材与表层线路,螺丝孔位做了沉头设计,锁紧后螺丝端面不会突出法兰表面,不会和周边的板上元件产生干涉,整体结构紧凑,占用PCB板的布局空间极小,适合高密度排布的射频阵列板卡使用。在实际选型使用时,需要注意PCB板的板厚需要匹配夹紧槽的开口尺寸,安装时两颗锁紧螺丝需要采用对角交替拧紧的方式,避免单侧受力过大导致接头倾斜,同时要保证接头的内导体与微带线的对准精度,偏差过大会导致高频段的信号性能劣化。
