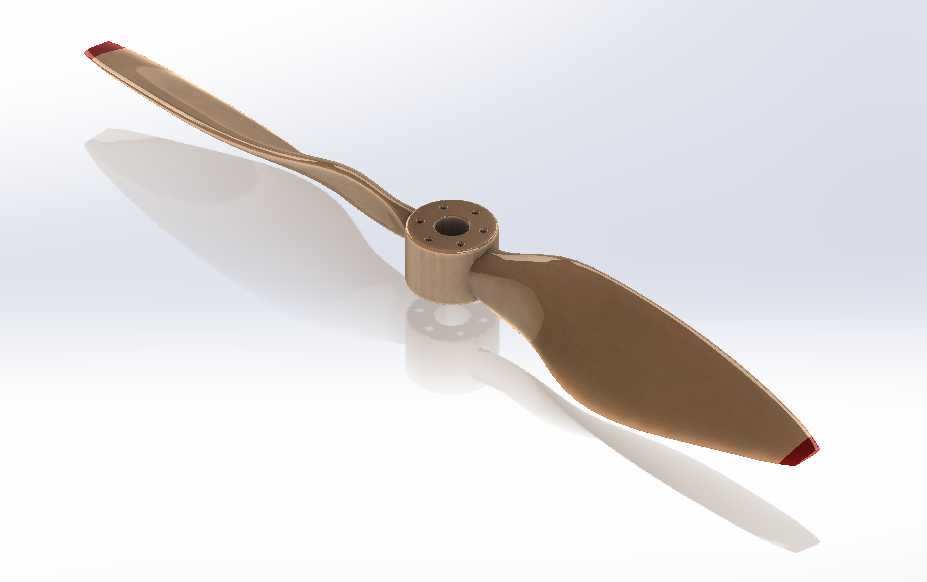

小型无人机双叶木质螺旋桨结构设计

这款双叶螺旋桨主要适配小型固定翼无人机及轻量级航模飞行器，作为动力系统的核心执行部件，承担着将电机输出的旋转扭矩转化为飞行所需推力的关键作用，在低空航拍、航模运动、小型测绘无人机等场景中广泛应用。设计阶段首先围绕气动效率做核心考量，桨叶采用翼型截面渐变设计，从根部到梢部的弦长、扭转角均做连续过渡，根部靠近安装座的位置截面厚度更大，用来承载旋转过程中产生的离心载荷与气动弯矩，避免高速旋转时出现桨根断裂的失效问题；梢部做了收窄与修型，能有效降低翼尖涡流带来的能量损耗，提升整体推进效率。桨叶表面做了光滑流线处理，没有突兀的凸起或棱角，能减少飞行过程中的空气阻力，同时降低气动噪声。中间的安装基座采用带中心定位孔+周向均布安装小孔的结构，中心孔用来和电机输出轴做同轴定位，保证旋转时的动平衡精度，周向的小孔用来穿装固定螺丝，将桨叶基座和电机转子端盖牢固锁紧，避免高速旋转时出现松脱打滑的问题。安装边界上，基座的安装孔位间距、中心轴孔直径均匹配常规小型航模及无人机的外转子无刷电机输出端尺寸，替换安装时无需额外做转接结构，直接对位锁紧即可使用。设计过程中同步做了动平衡校核，两片桨叶的质量分布、气动外形完全对称，能保证在额定转速范围内旋转时不会出现明显的振动，避免振动传递到机身影响飞控传感器的工作精度，同时也能降低电机轴承的额外载荷，延长动力系统的使用寿命。桨叶前缘与梢部做了局部加强处理，应对飞行过程中可能遇到的细小颗粒物撞击，减少桨叶边缘的磕碰损伤。整体结构没有多余的复杂特征，建模时对曲面过渡做了连续曲率处理，既保证气动外形的准确性，也方便后续做结构仿真验证与实物加工，不管是用于木质材质的切削加工，还是用于复合材料的模压成型，该模型都能提供准确的结构参考。
