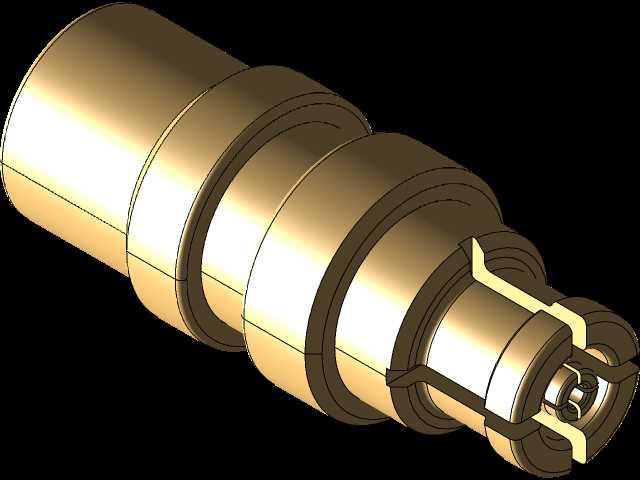

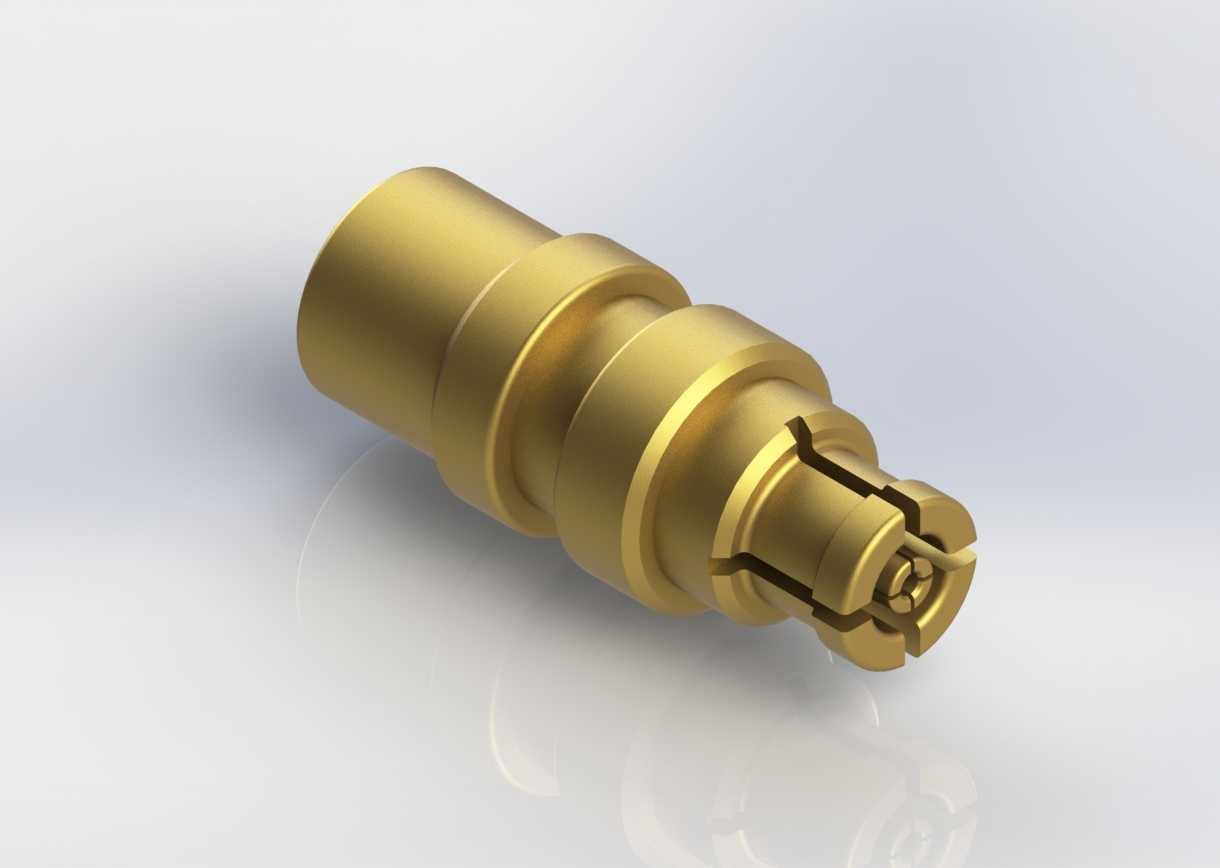

65GHz迷你SMP半刚性同轴直插连接器结构

在毫米波通信、测试测量设备、相控阵雷达前端的高频信号链路搭建中，这类小型化同轴直插接头是实现高密度射频互连的核心部件，尤其适配65GHz频段下的低损耗信号传输需求，解决了传统SMA接头尺寸偏大、工作频段上限不足的痛点。这款接头自带全止动结构，插合到位后可提供明确的机械锁止反馈，避免振动工况下出现连接松脱、信号断续的问题，适配0.047英寸规格的半刚性同轴电缆，可直接与UT85-M17、RG-405/U这类常见半刚缆进行压接装配，压接段的内孔尺寸与缆线外导体外径做了公差匹配，压接后不会出现外导体变形导致的驻波比升高问题。从结构设计来看，接头的接触端采用开槽式弹性内接触件搭配外导体的卡接结构，插合时内接触件的弹性爪可抱紧适配接头的插针，保证毫米波段下的接触可靠性，外导体的对接端面做了精密平磨处理，插合后端面间隙控制在微米级，减少信号在连接端面的反射损耗。接头整体采用黄铜镀金工艺，基体材质保证了结构强度，镀金层既提升了导电性能，也避免长期使用出现氧化导致接触电阻上升，外形采用阶梯轴式结构，不同轴段的直径差对应安装时的限位台阶，可直接嵌入面板或者模块壳体的安装孔内，配合卡圈或者压圈即可完成面板固定，不需要额外设计复杂的安装结构。在实际三维建模过程中，需要重点关注内导体的开槽尺寸、接触件的弹性变形量，以及外导体对接端的同轴度公差，这些参数直接影响接头的高频性能，建模时要还原各台阶的倒角、退刀槽细节，这些结构在加工时是工艺必需结构，同时也会影响装配时的导向，避免插合过程中出现卡滞。这类接头在高密度射频前端模块中应用时，小尺寸的外形可以让多个接头紧密排布，缩小模块整体体积，半刚性电缆的定型特性可以让信号链路按照预设路径布线，减少信号串扰，全止动结构也让模块在经历运输、振动测试后依然保持稳定的连接性能，不需要反复检查接头紧固状态。建模时还要注意内绝缘介质的安装位置，介质支撑的厚度和介电常数直接决定了接头的特性阻抗，要保证50欧姆阻抗的连续性，从电缆端到对接端的阻抗过渡段做了渐变处理，减少阻抗不连续带来的信号反射，适配65GHz的高频工作需求。
