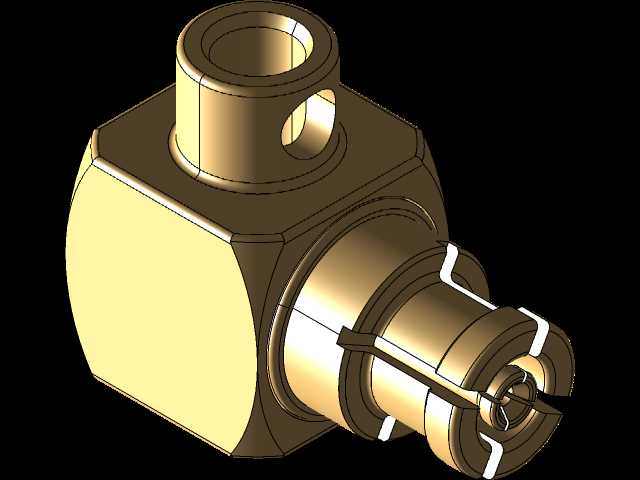

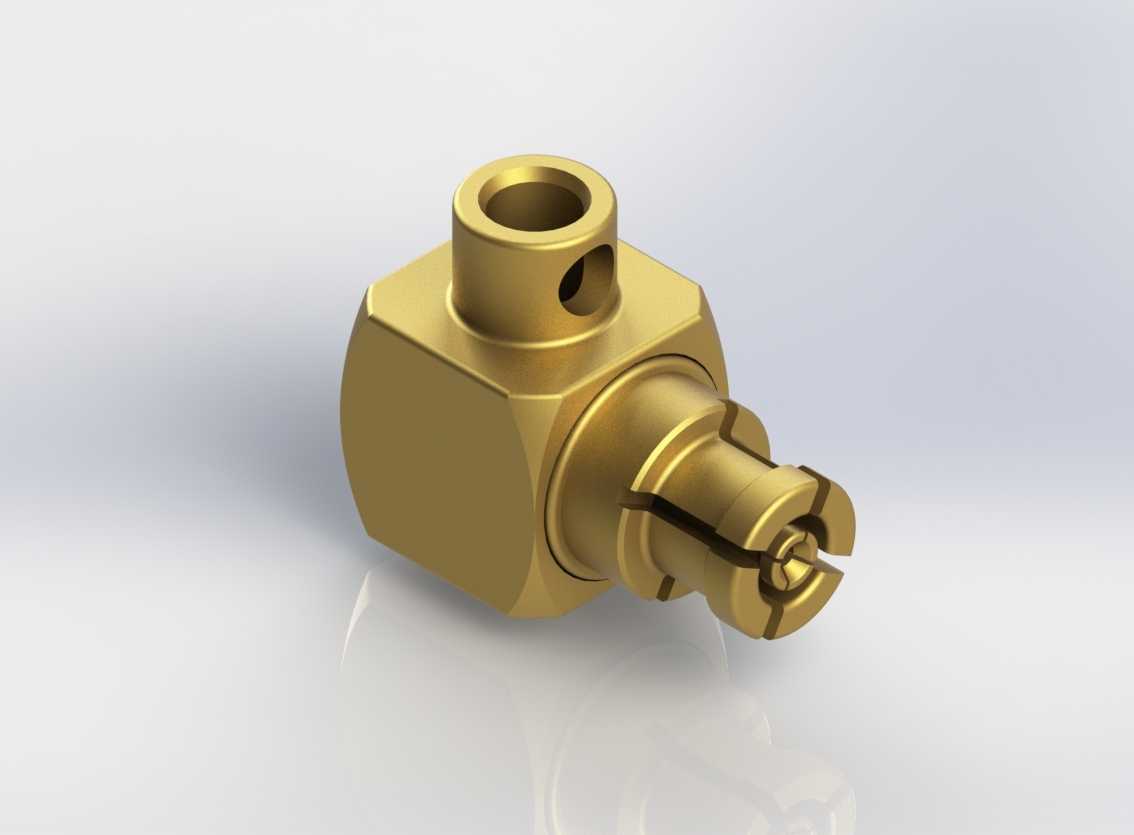

65GHz迷你SMP半刚性同轴直角连接器插头结构

在毫米波射频测试、相控阵雷达前端、高速通信背板这类对信号传输路径弯折半径有严格限制的场景里，直角型同轴连接器的结构合理性直接决定了整机的信号驻波表现与装配容错空间。这款适配65GHz频段的迷你SMP直角插头，核心设计目标是在极小的安装空间内完成半刚性同轴电缆的90度转向，同时保证全频段内的阻抗连续性，避免直角弯折处常见的信号反射突变问题。从结构上看，主体采用黄铜镀金的一体化切削壳体，直角交汇的腔体内部做了渐变过渡的阻抗匹配设计，没有生硬的直角台阶，能让同轴传输线的电磁场在转向过程中保持均匀分布，适配50欧姆特性阻抗的传输要求。接口端带全止动装置，插合到位后会通过弹性卡爪实现轴向锁定，不会因为设备振动、电缆拉扯出现松脱退针的问题，这一点在机载、弹载这类高振动工况的射频链路里尤为重要。和常规SMP连接器相比，迷你SMP的接口尺寸压缩了近三分之一，单路连接器的安装占用面积极小，适合多通道密集排布的射频阵列使用，直角出线的结构可以让半刚性电缆在装配时直接沿设备内壁走线，不需要额外弯折电缆来规避结构干涉，能有效避免半刚性电缆因手工弯折角度偏差导致的性能下降。设计时需要重点关注两个安装边界：一是插头对接端的轴向插合行程，预留足够的浮动空间来抵消多通道连接器的装配公差，避免硬插导致的接口损伤；二是尾部电缆焊接端的孔径，适配0.047英寸规格的半刚性同轴电缆，焊接时的焊锡填充量需要严格控制，多余焊锡流入腔体会直接破坏高频段的阻抗匹配，导致插入损耗飙升。另外壳体的六角结构是专门为装配工装预留的拧装受力位，装配时可以用标准套筒夹持，不会因为拧装力矩过大导致壳体变形，同时直角结构的两个端面都做了倒角处理，避免装配时刮伤电缆外导体或者相邻器件的绝缘层。在实际选型应用中，这类连接器常用来实现射频前端模块与天线阵列之间的垂直互联，替代传统的电缆弯折走线方案，既压缩了整机的堆叠厚度，又能保证毫米波频段下的信号传输稳定性，交叉替代选型时需要注意不同厂商接口的插合深度公差，避免出现插合不到位或者过插损坏内导体的问题。
