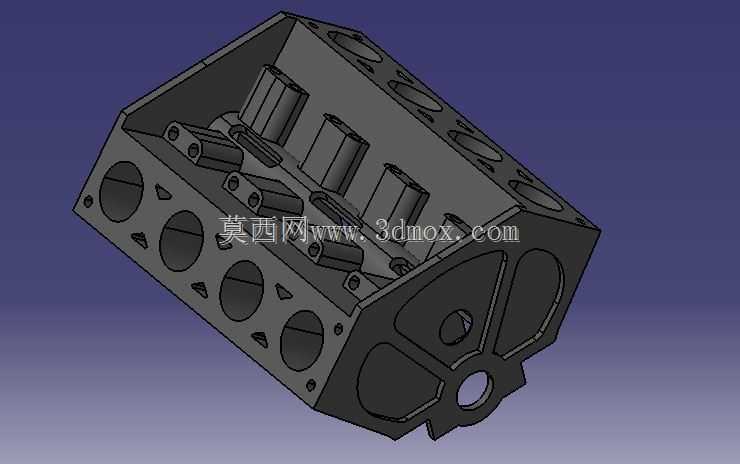

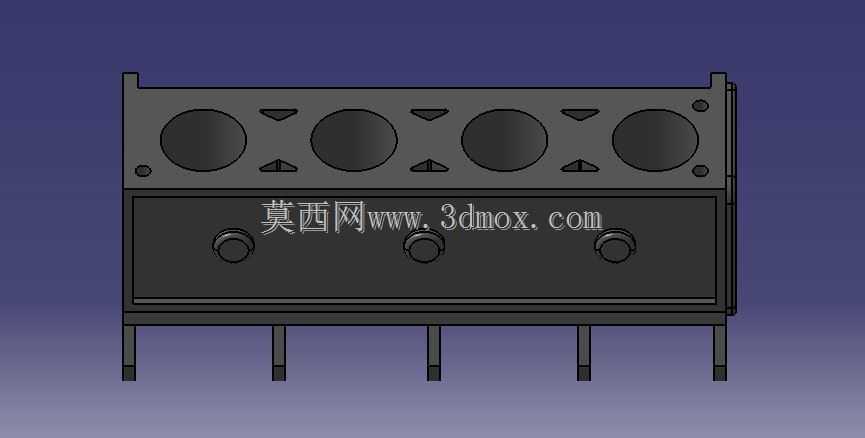

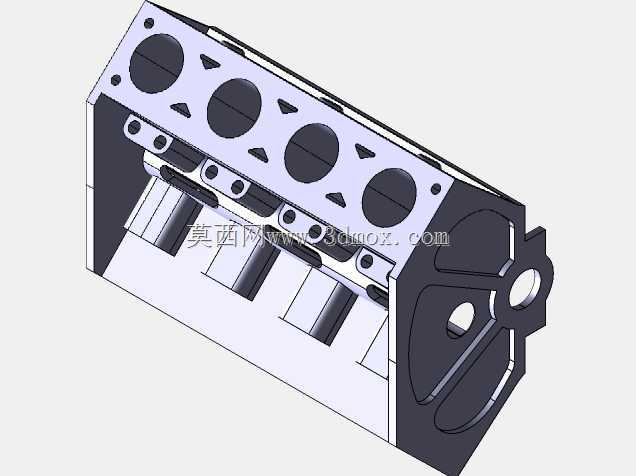

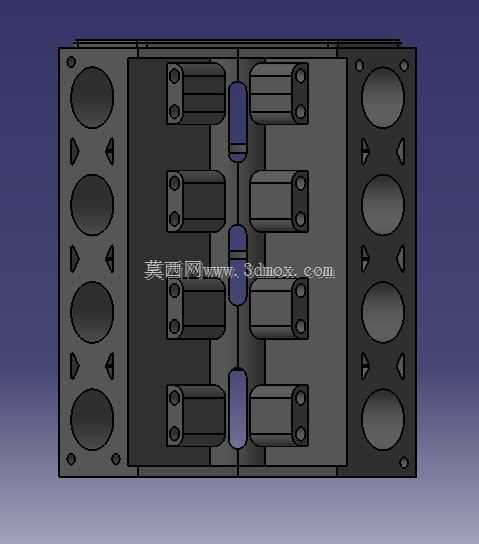

V型八缸发动机缸体结构三维设计

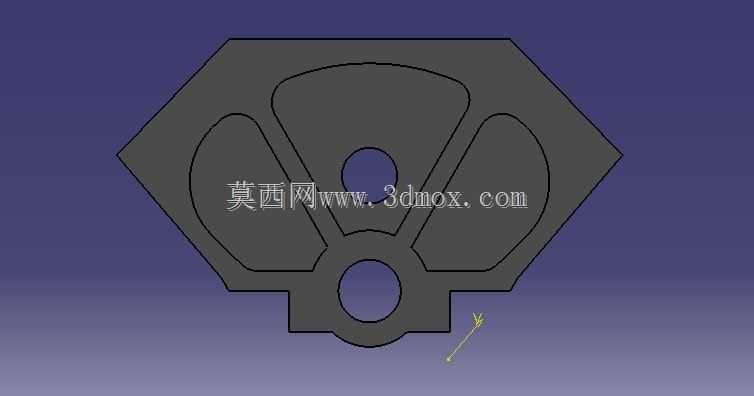

在商用车、大排量乘用车以及高性能工程机械的动力系统选型中，V型八缸动力单元始终占据着不可替代的位置，这类动力装置的核心承载基体就是本次建模还原的缸体部件。不同于直列排布的缸体结构，V8缸体需要在同一曲轴箱基体上集成两列呈夹角布置的气缸安装位，建模过程中首先要确定两列气缸的中心夹角，目前量产机型中常见的夹角覆盖45度、60度、72度以及90度，不同夹角的选择直接影响整机的振动特性、横向安装尺寸以及舱内布置边界。从结构功能来看，缸体作为整台发动机的装配基准，不仅要为八个活塞的往复运动提供精确的气缸壁导向，还要集成曲轴安装座、凸轮轴装配位、冷却水道、润滑油道以及各类附件的安装接口，建模时需要严格控制各气缸孔的同轴度、圆柱度公差，同时保证两列气缸对应的曲轴连杆轴颈位置精度，避免后续装配出现运动干涉。实际工程应用中，这类缸体的外形尺寸需要严格匹配目标车型的发动机舱安装边界，曲轴输出端的连接法兰尺寸、缸盖结合面的螺栓孔位分布、油底壳安装面的密封结构都需要和周边部件做适配性设计，比如90度夹角的V8缸体横向尺寸更大，但整机高度更低，适合布置在对机舱高度有严格限制的乘用车型上，而小夹角的V8结构宽度更窄，更适配纵置后驱的长机舱布局。建模过程中需要重点考虑水道的连通性设计，两列气缸的冷却水道需要在缸体内部形成闭环回路，保证各缸工作温度均匀，避免出现局部过热导致的缸体变形；润滑油道的走向则要兼顾曲轴主轴颈、连杆轴颈以及凸轮轴位置的润滑需求，减少油路压力损失。同时缸体外部的加强筋布置也需要结合受力仿真做优化，在保证整体刚度的前提下尽可能降低铸件重量，毕竟作为发动机上重量占比最高的固定部件，缸体的轻量化设计直接影响整机的动力重量比。从安装边界来看，缸体前后端需要分别对接正时链罩和飞轮壳，两侧预留发电机、空调压缩机、转向助力泵等附件的安装凸台，底部的油底壳安装面需要设计密封胶圈的沟槽，保证润滑油的密封性能，这些细节结构在三维建模中都需要按照实际装配逻辑逐一还原，确保模型可以直接用于后续的整机装配干涉检查、运动仿真以及工艺拆解参考。
