大型工业废气处理喷漆房结构设计

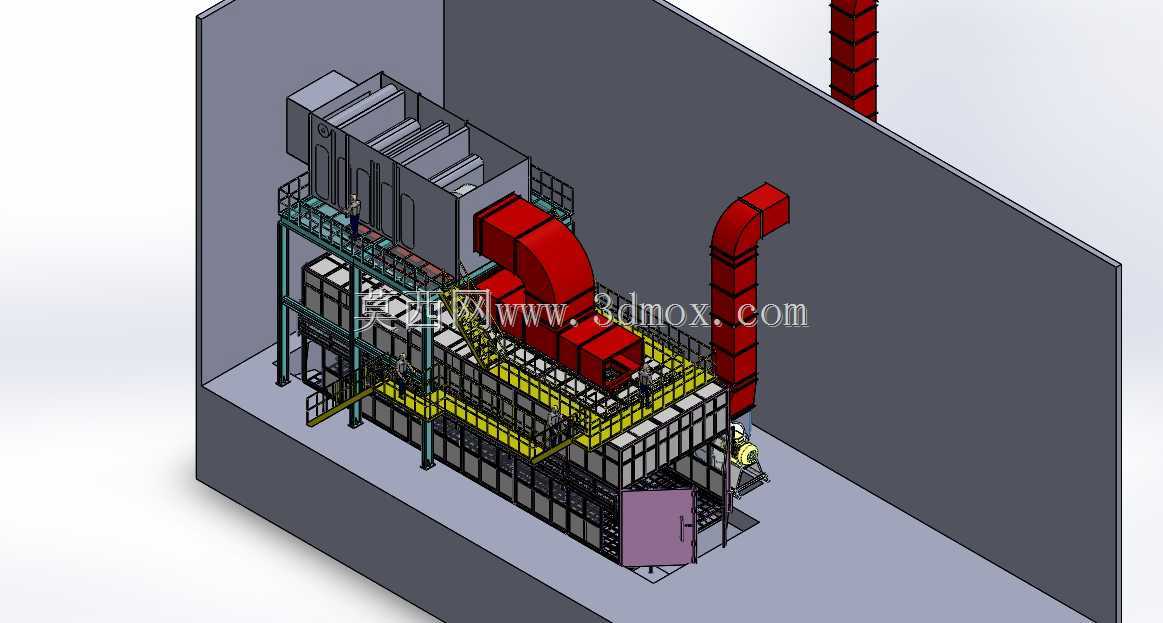

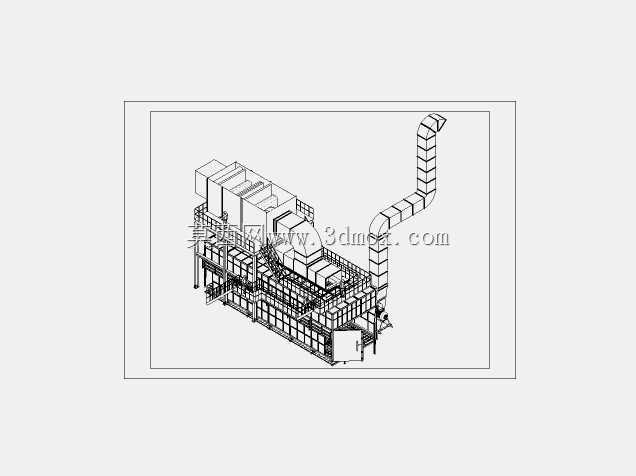

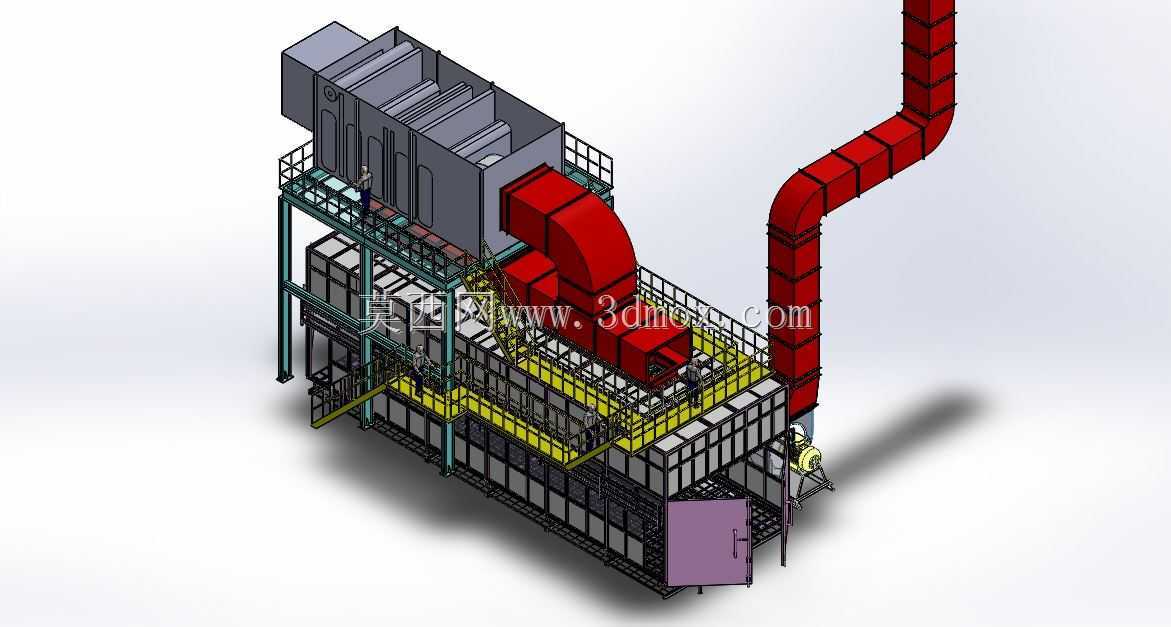

这套结构针对大中型工件表面涂装作业场景设计，可覆盖机械构件、钣金件、工业配件等多类工件的喷漆作业需求，解决传统敞开式喷漆作业漆雾扩散、废气无组织排放的痛点，适配常规工业厂房内的涂装工序布局。设备主体采用多层框架式结构，底层为封闭喷漆作业舱，舱体侧部设置可开启密闭门，方便待喷涂工件转运进出，舱壁采用透光围护板材，兼顾作业区域采光与密闭性要求，避免漆雾外溢到车间公共区域。中层设置操作检修平台，配套安全护栏与爬梯，方便运维人员定期对顶部过滤组件、通风管路进行检修维护，平台护栏高度符合工业作业安全防护标准，爬梯踏步做防滑处理，适配日常巡检与故障排查的作业需求。顶部集成漆雾过滤与废气收集模块，配套大截面通风管道，管道采用分段法兰连接结构，弯头处做圆弧过渡设计，降低风阻同时减少管道内漆雾沉积，通风管路可对接后续废气净化处理单元，将喷漆作业产生的漆雾、挥发性有机废气统一收集输送至处理设备，满足工业涂装环节的环保排放要求。设计阶段优先考虑设备安装边界，整体展位尺寸为15000L×6000W×3500H，规划安装位置时需预留顶部管道延伸空间、侧部工件转运通道以及设备周边检修操作空间，避免与厂房内原有行车、管线、其他生产设备产生干涉。结构受力层面，主体框架采用型钢焊接搭建，可承载顶部通风设备、过滤模块的静载荷以及检修人员登上平台的动载荷，平台区域做载荷冗余设计，满足多人同时开展检修作业的承重要求。通风管路的走向设计结合厂房层高条件调整，在保证通风效率的前提下减少不必要的弯头数量，降低风机运行能耗，管道分段式设计也方便后期分段拆解维护，清理管道内沉积的漆渣。作业舱内部气流组织采用上送下排或侧送顶排的逻辑，保证喷漆作业区域内漆雾能够快速被气流携带进入收集管道，不会在作业人员呼吸带区域聚集，既改善涂装作业人员的工作环境，也能减少漆雾散落在待喷工件表面，提升漆面喷涂质量。
