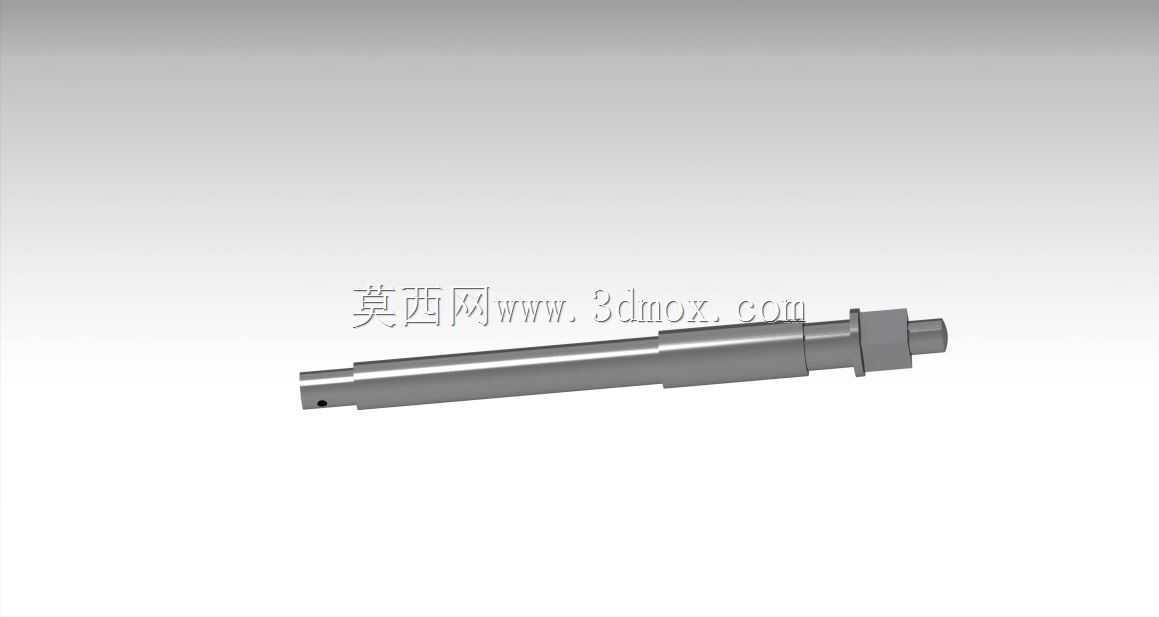

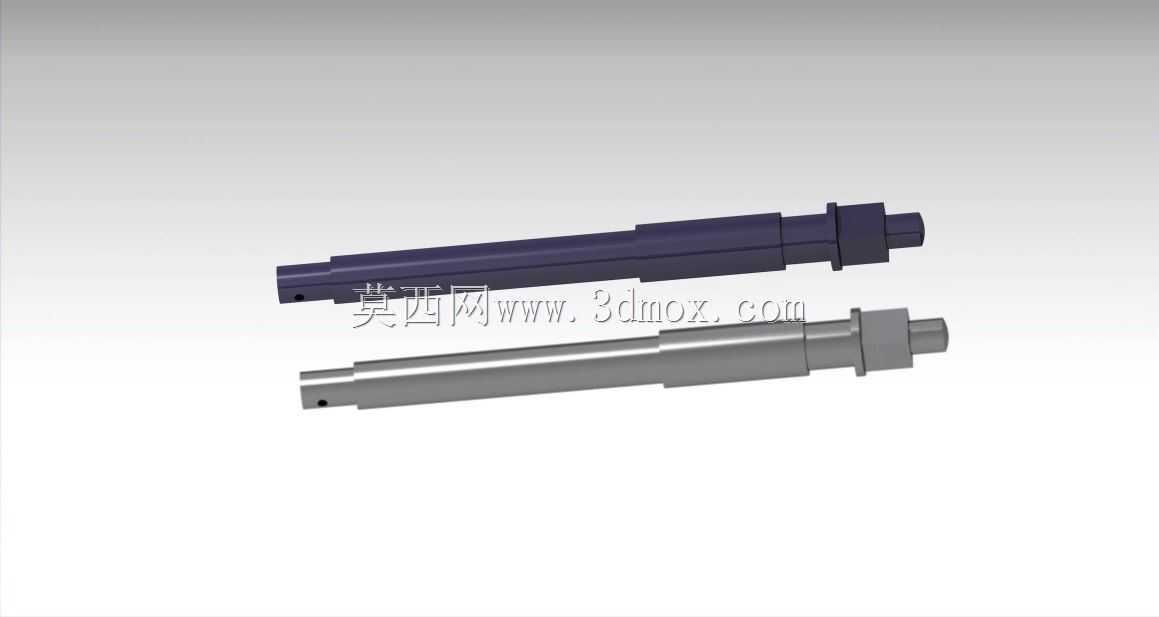

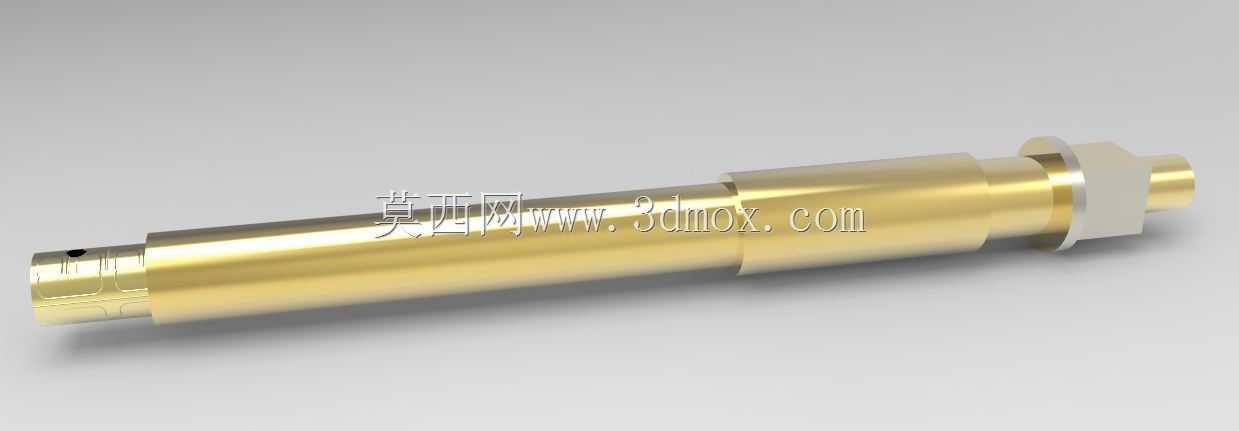

阶梯式传动主轴精密机械结构

项目分类:3D模型 发布时间:2021-08-09 ID:228120
  • 阶梯式传动主轴精密机械结构
  • 阶梯式传动主轴精密机械结构
  • 阶梯式传动主轴精密机械结构

这类阶梯式主轴结构,是旋转传动设备里承担扭矩传递、回转支撑的核心零件,日常在机床主轴箱、动力头、专用传动模组、小型动力输出单元里都能见到它的身影,不同轴段的直径差设计,本质是为了匹配不同位置的装配需求,从轴端的锁紧螺纹段、轴承安装位、传动件配合段到输出端的连接位,每一段的轴径变化都对应着装配时的定位台阶,既可以避免轴承、齿轮、带轮这类装配件在轴向窜动,也能在加工时方便磨床、车床走刀时退刀,减少加工应力集中的风险。从结构设计逻辑来看,这类主轴的同轴度要求是整个零件的核心管控指标,所有安装轴承的轴颈位置,圆度、圆柱度公差通常会控制在微米级,轴肩的端面垂直度也直接影响轴承装配后的预紧效果,如果轴肩端面存在倾斜,会导致轴承内圈受压不均,高速运转时很快就会出现发热、异响甚至抱死的问题。轴端的径向小孔是为了穿装锁紧销或者注油孔设计,部分需要频繁拆装的传动场景里,这个小孔还可以配合拔销器实现传动件的无损拆卸,避免硬敲硬撬损伤轴面。安装边界上,这类主轴的轴向定位通常依靠两端的轴承端盖实现,轴段上的键槽位置会对应传动齿轮或者同步带轮的安装位,键槽的对称度公差直接影响传动时的动平衡效果,如果键槽偏斜,高速回转时会产生明显的径向振动,连带影响整个传动单元的运转精度。实际选型应用时,需要先确认各轴段的配合公差,轴承位通常采用k6或者m6的过渡配合,传动件安装位根据载荷大小选择h7或者js6的间隙或者过渡配合,轴端的螺纹段要匹配锁紧螺母的规格,避免螺纹旋合长度不足导致锁紧失效。另外轴上的退刀槽、越程槽尺寸也要和装配的密封件、紧固件尺寸匹配,比如安装骨架油封的位置,轴面粗糙度要达到Ra0.8以下,否则会快速磨损油封唇口导致润滑油渗漏。这类轴的材质通常选用40Cr调质处理,表面硬度控制在HB220-250之间,承受重载或者高转速的场景下,轴承位还会做高频淬火处理,硬度提升到HRC45-50,提升轴颈的耐磨性能,延长整体使用寿命。在三维建模过程中,这类轴类零件要重点管控各轴段的同轴度基准,所有回转特征都要以两端中心孔的连线作为公共基准,倒角、圆角特征不能遗漏,这些细节不仅影响加工工艺性,也直接决定了零件装配后的实际运行状态,很多新手建模时容易忽略轴肩圆角的尺寸,导致实际加工后应力集中,在交变载荷下出现轴段断裂的问题。
