锤纹质感多接口铰接式机械连接构件

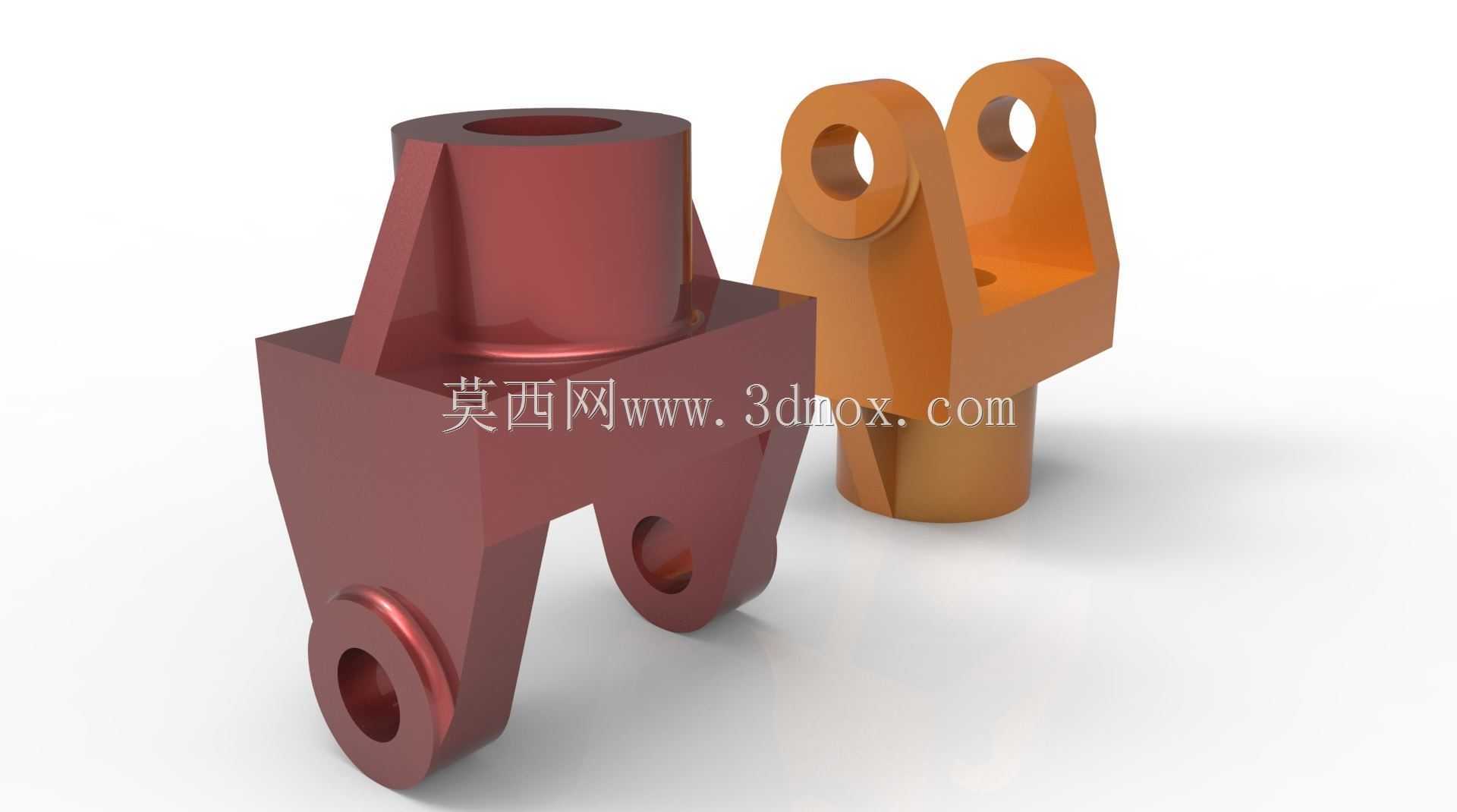

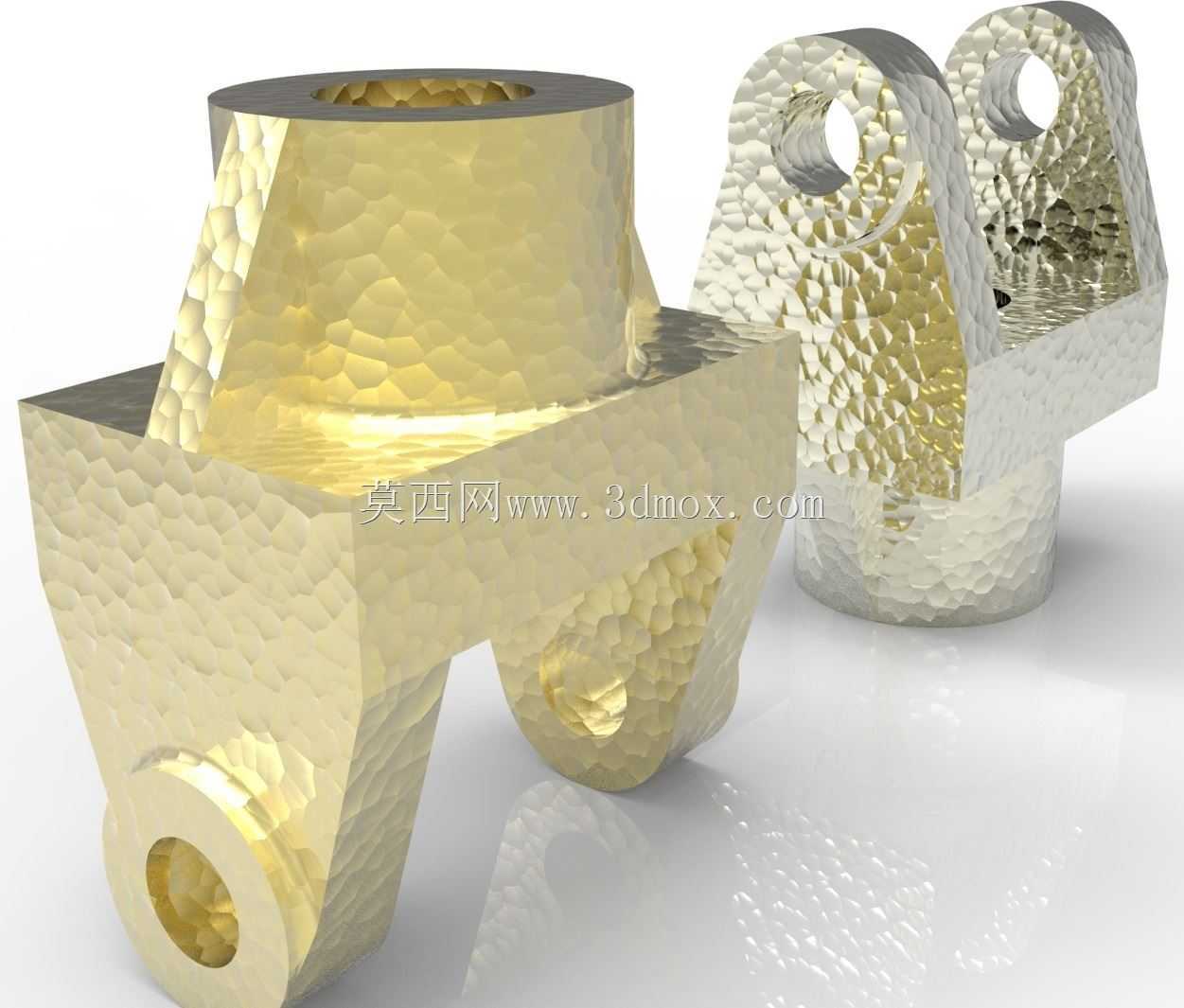

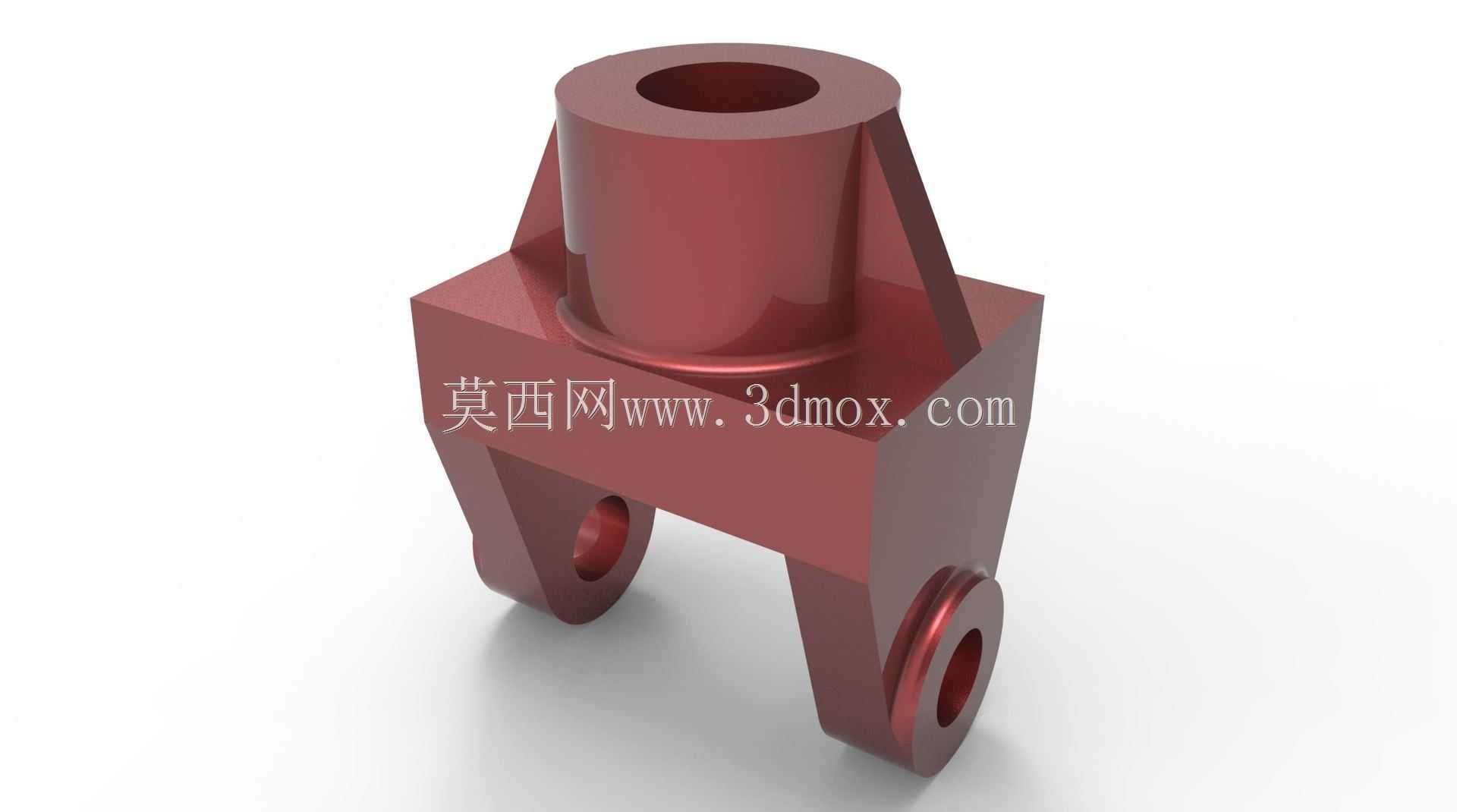

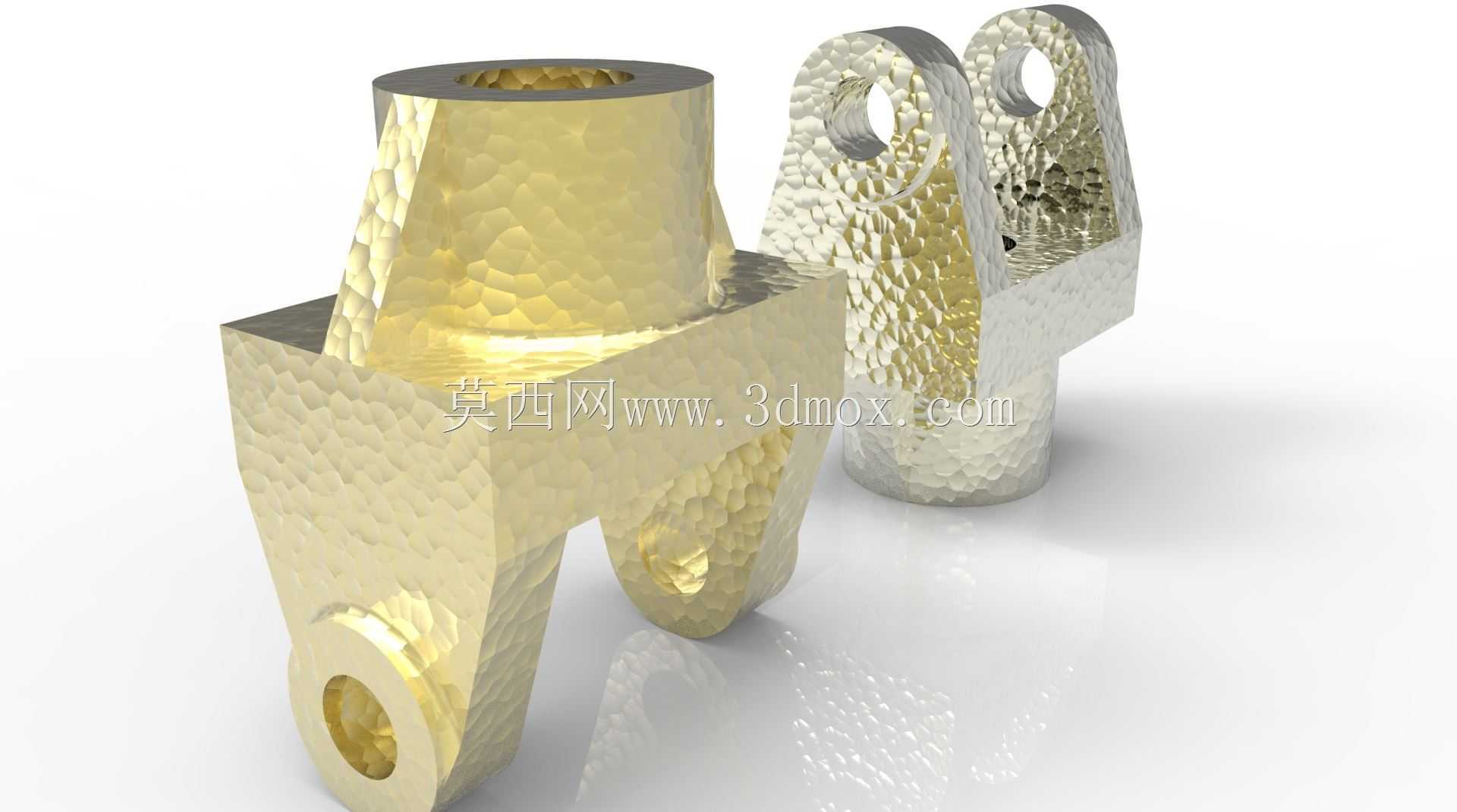

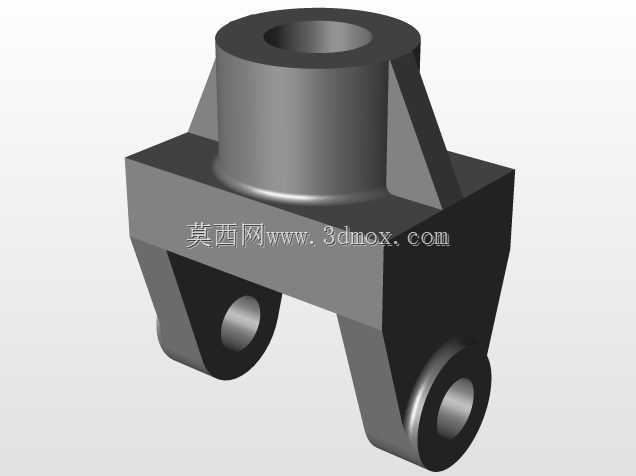

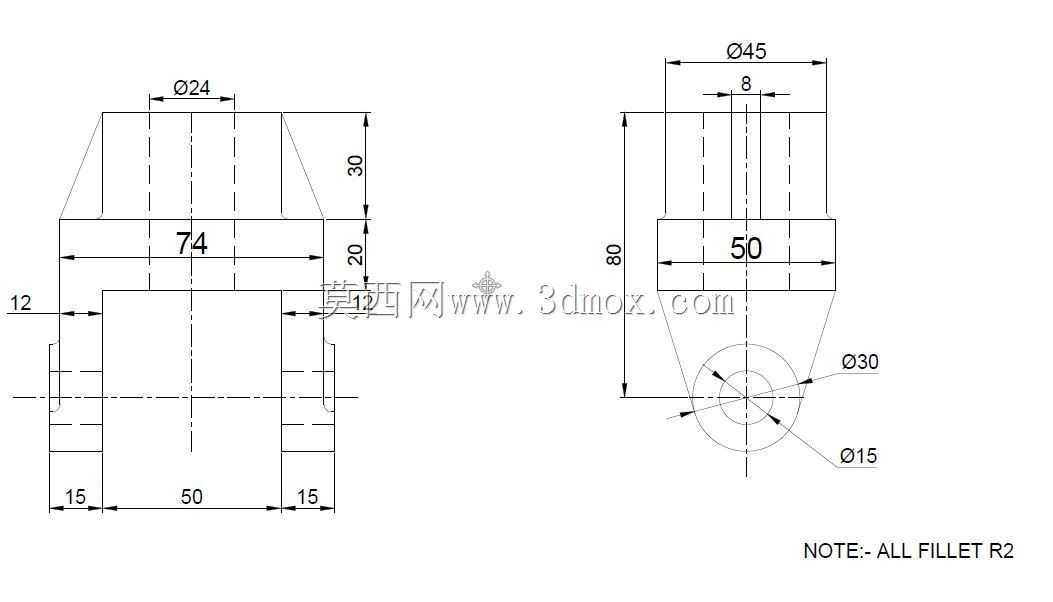

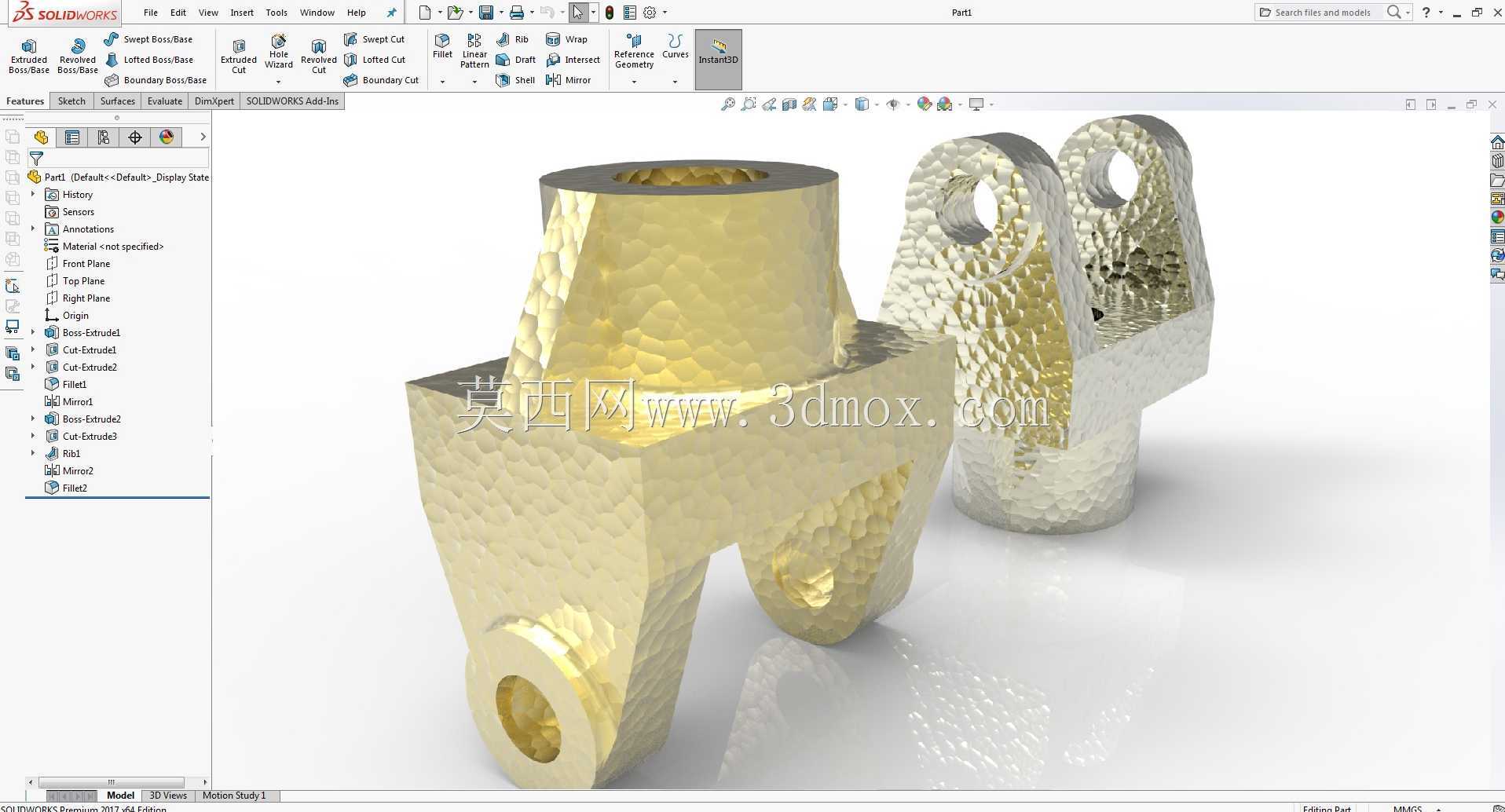

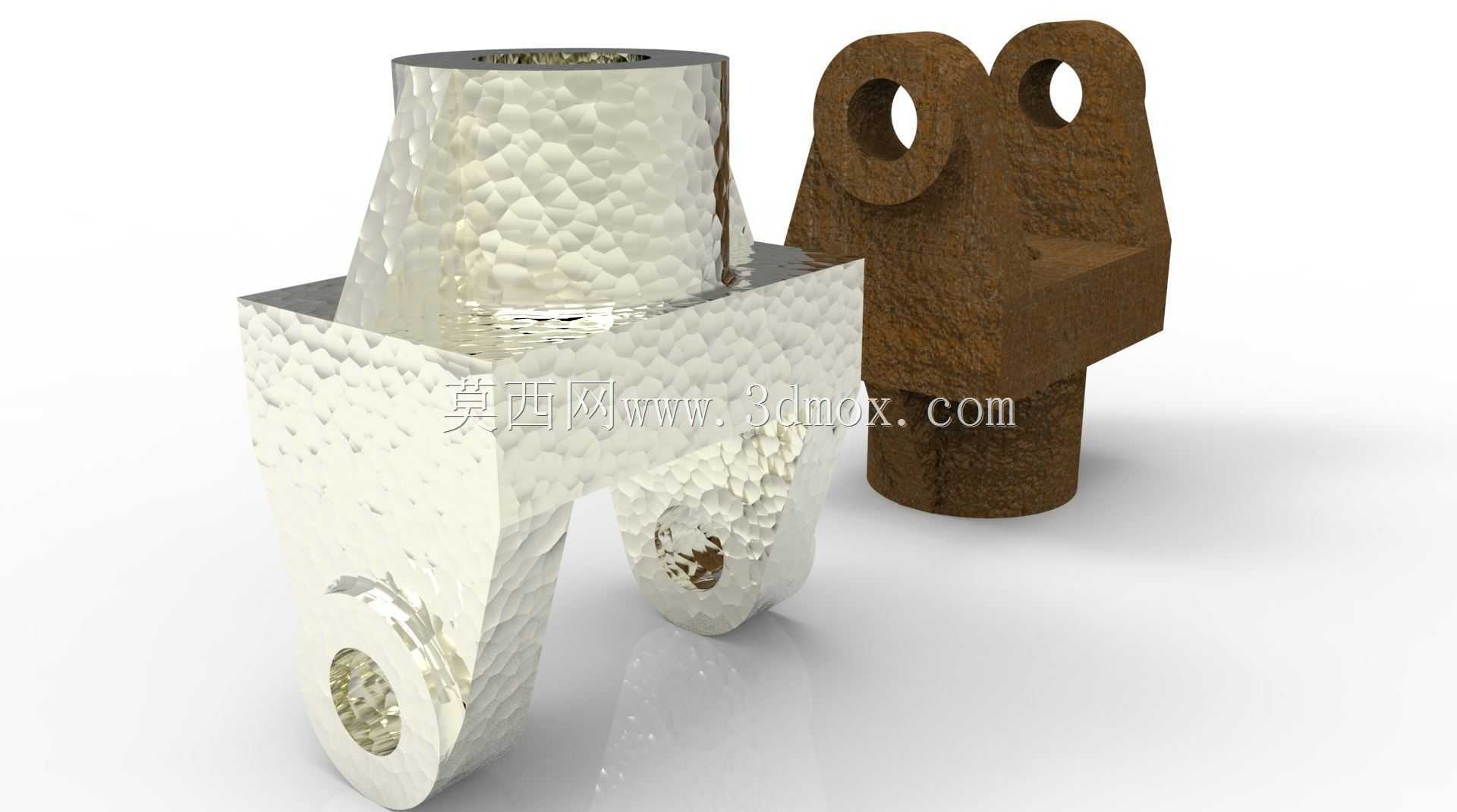

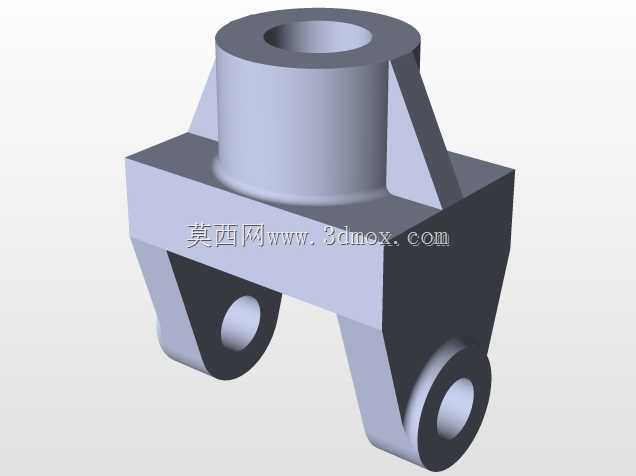

这类多接口铰接连接构件，常应用在中小型液压传动回路、轻工自动化输送线的连杆联动单元，以及小型工程机械的执行端连接部位，核心作用是实现不同走向管路、传动杆件之间的刚性衔接，同时预留铰接点位满足小角度摆动的工况需求，避免硬连接在设备运行振动、杆件位移过程中出现应力集中断裂的问题。从结构设计逻辑来看，主体采用变径多通的一体式构型，上方的大直径同轴通孔用于穿装主油路或者主传动销轴，孔口做了加厚凸台处理，能够提升孔壁的承压能力，避免长期受径向载荷出现孔口变形；侧方延伸出的两个带孔耳板，是铰接配合的核心部位，耳板的孔位同轴度公差控制在0.02mm以内，保证配套销轴穿装后不会出现卡滞，耳板与主体衔接的位置做了大圆弧过渡，从根源上降低应力集中系数，适配交变载荷的使用场景。下方伸出的带孔支脚，用于连接辅助支撑或者次级传动杆件，支脚的孔轴线与主孔轴线保持空间垂直，能够满足多方向的力传递需求。整个构件的外形尺寸设计充分考虑安装边界，主体最大外径适配常规60mm规格的管接头配套尺寸，两个耳板的外侧间距控制在85mm以内，能够嵌入多数小型设备的安装预留槽位，不需要额外对设备安装位进行扩孔改造。建模过程中，外表面的锤纹肌理是按照精密铸造后的表面处理效果做的还原，实际生产中这种肌理能够提升构件表面的附着力，后续做防腐喷涂时涂层不易脱落，同时也能掩盖铸造过程中产生的轻微表面瑕疵，降低后期打磨的工时成本。结构校核阶段，针对耳板铰接部位做了1.5倍额定载荷的静力学仿真，确保在最大摆角12度的工况下，衔接部位的形变值控制在允许范围内，不会出现干涉相邻部件的问题。主通孔的内壁粗糙度按照Ra1.6的要求设计，既满足密封件的安装要求，也能减少销轴穿装后的磨损量，延长构件的整体使用寿命。这类构件在实际装配时，主孔位优先采用H7/m6的过渡配合，保证连接刚性的同时方便拆装维护，侧方耳板的铰接孔采用H8/f7的间隙配合，预留足够的摆动余量，适配设备运行过程中的位移补偿需求。
