金属材质带孔立柱式安装基座结构设计

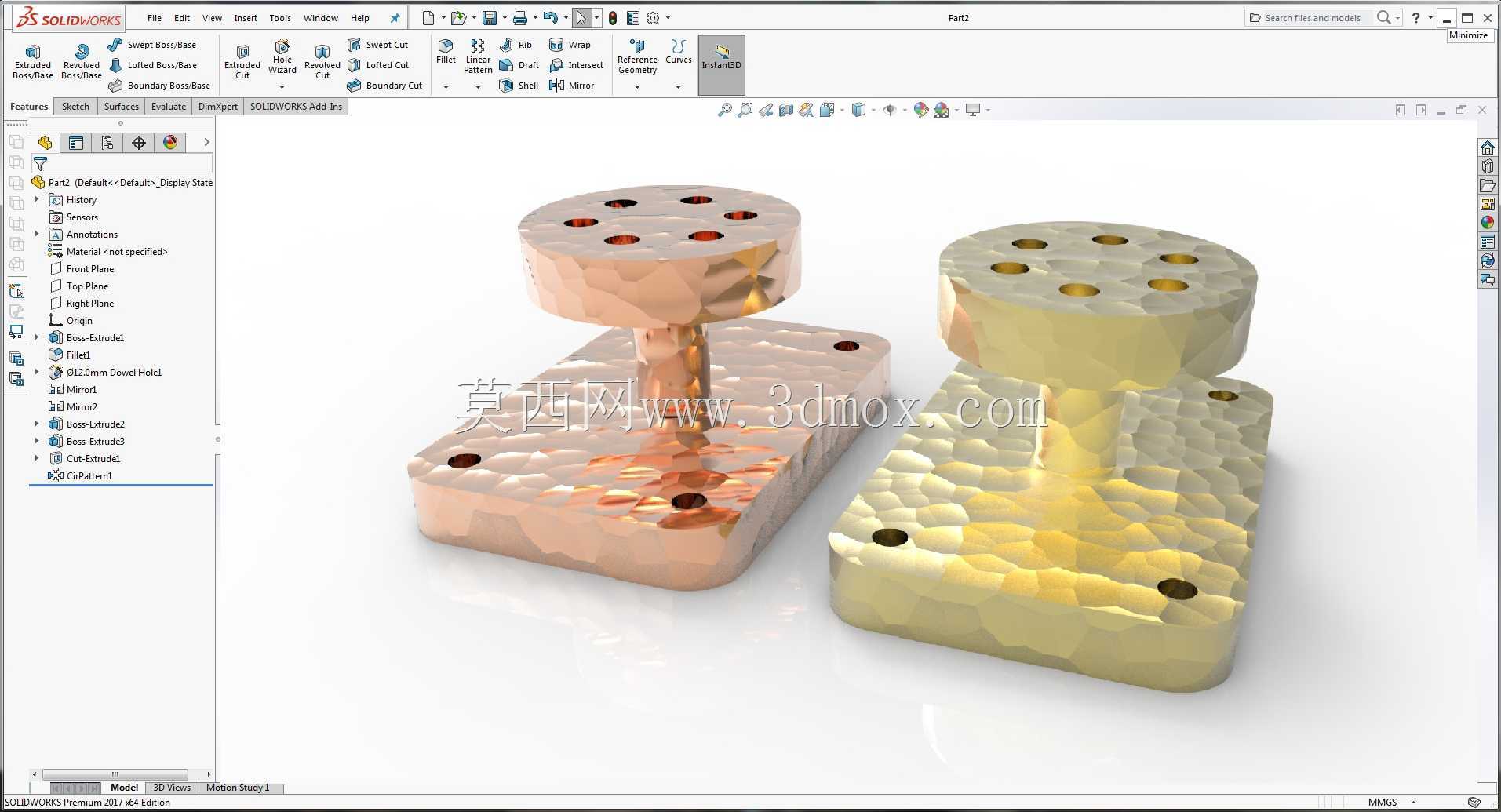

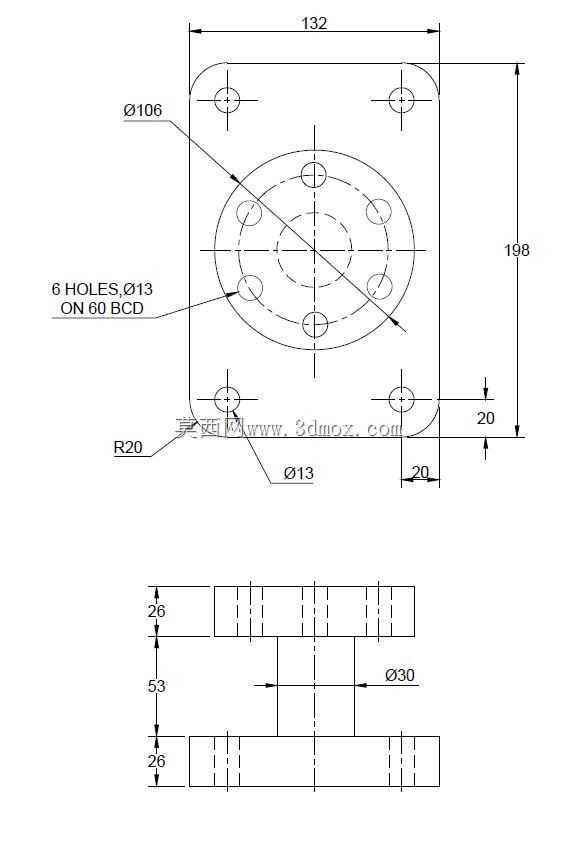

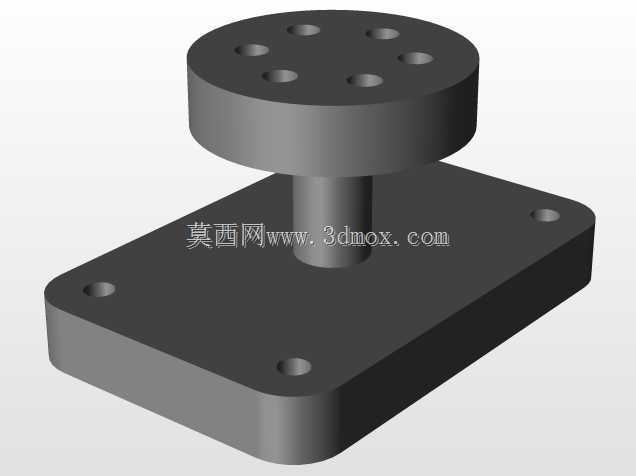

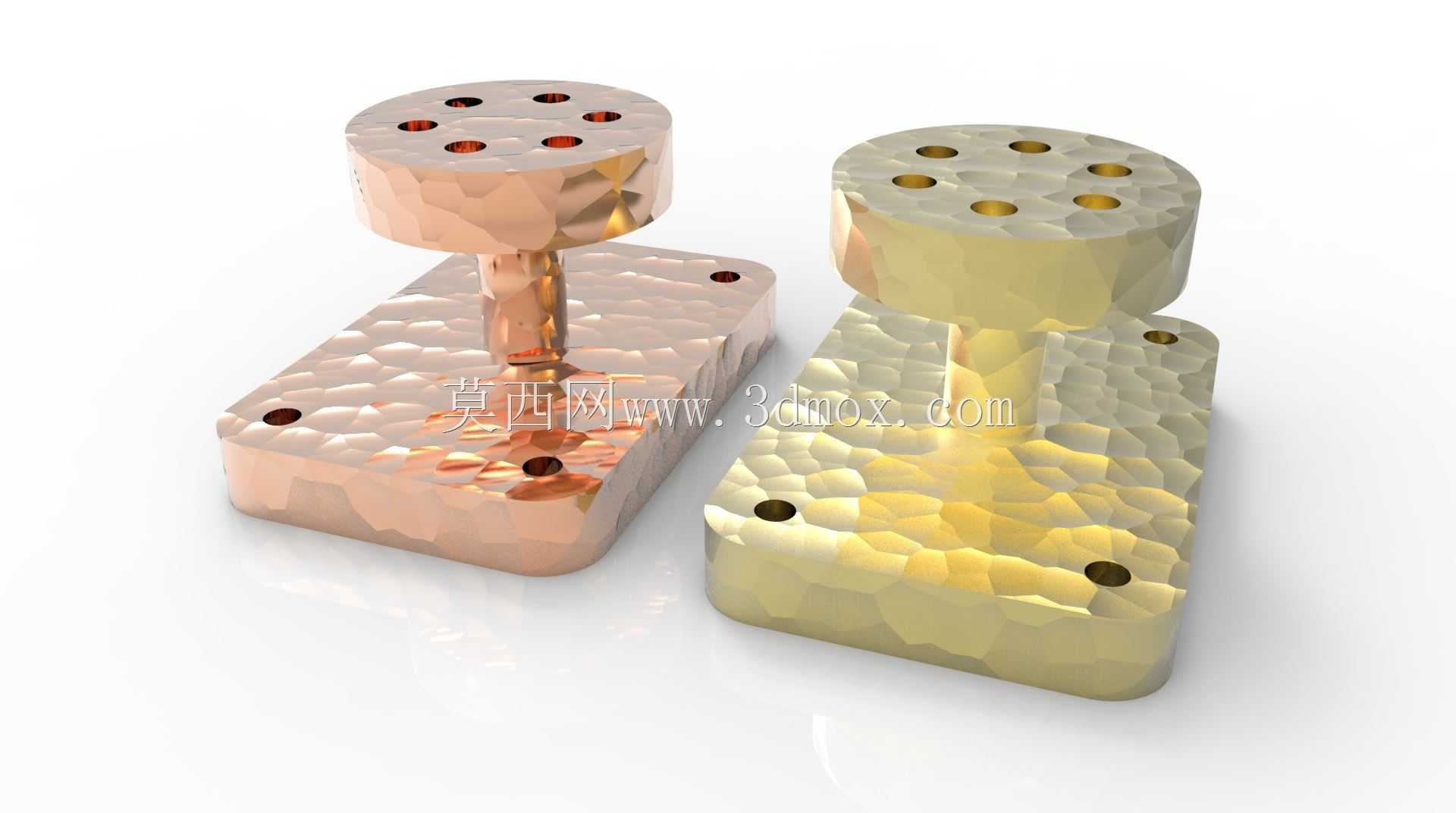

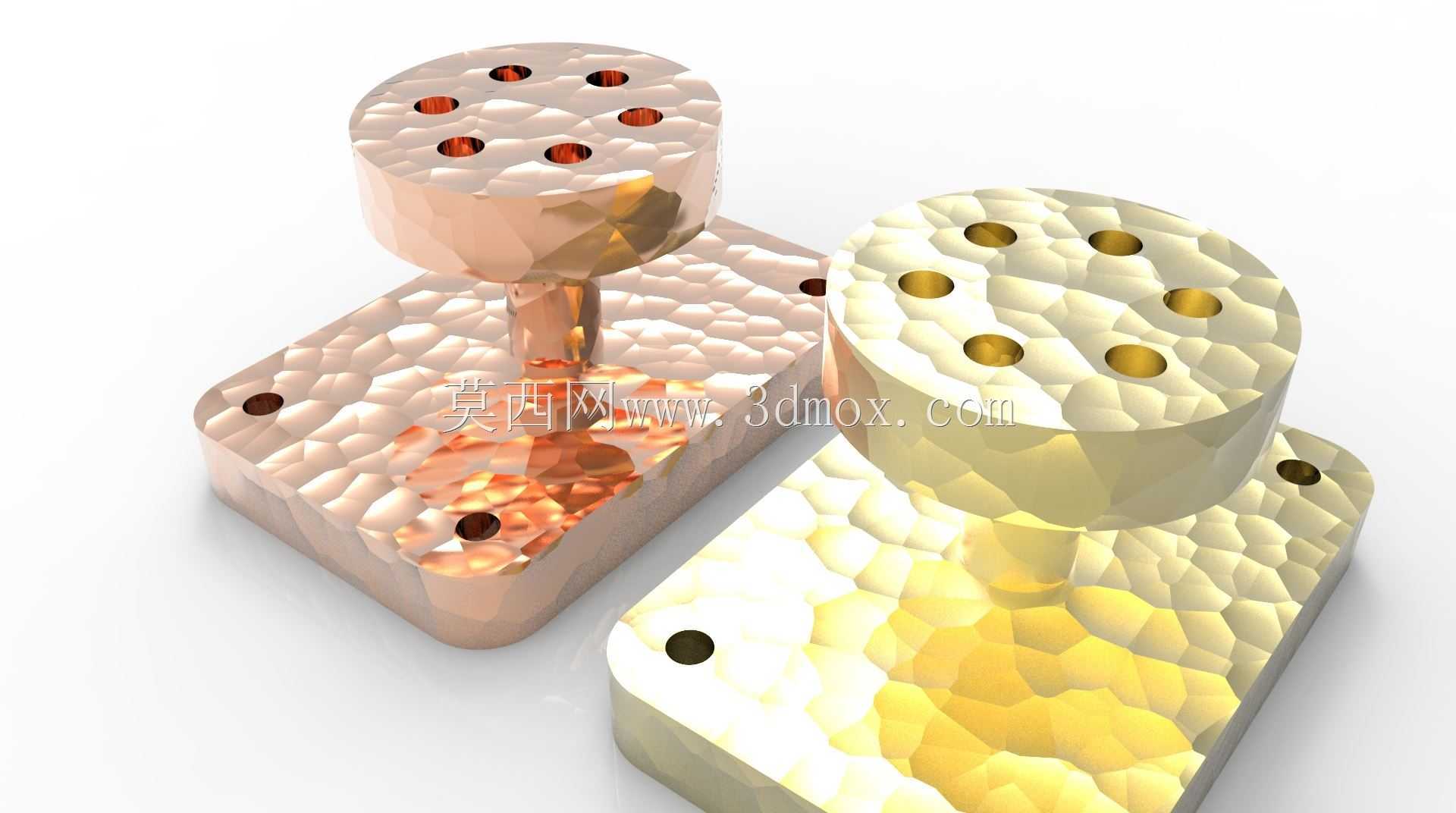

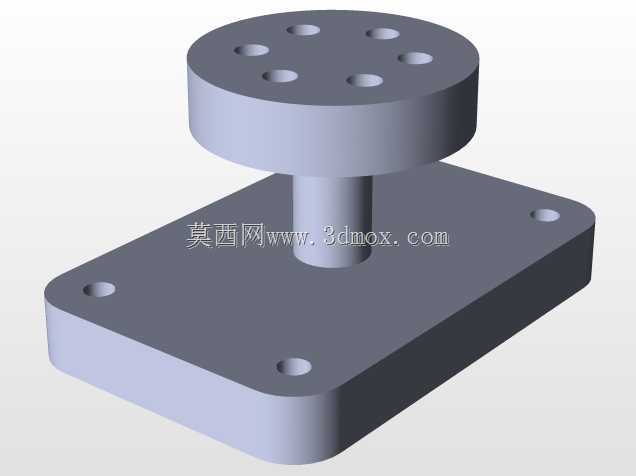

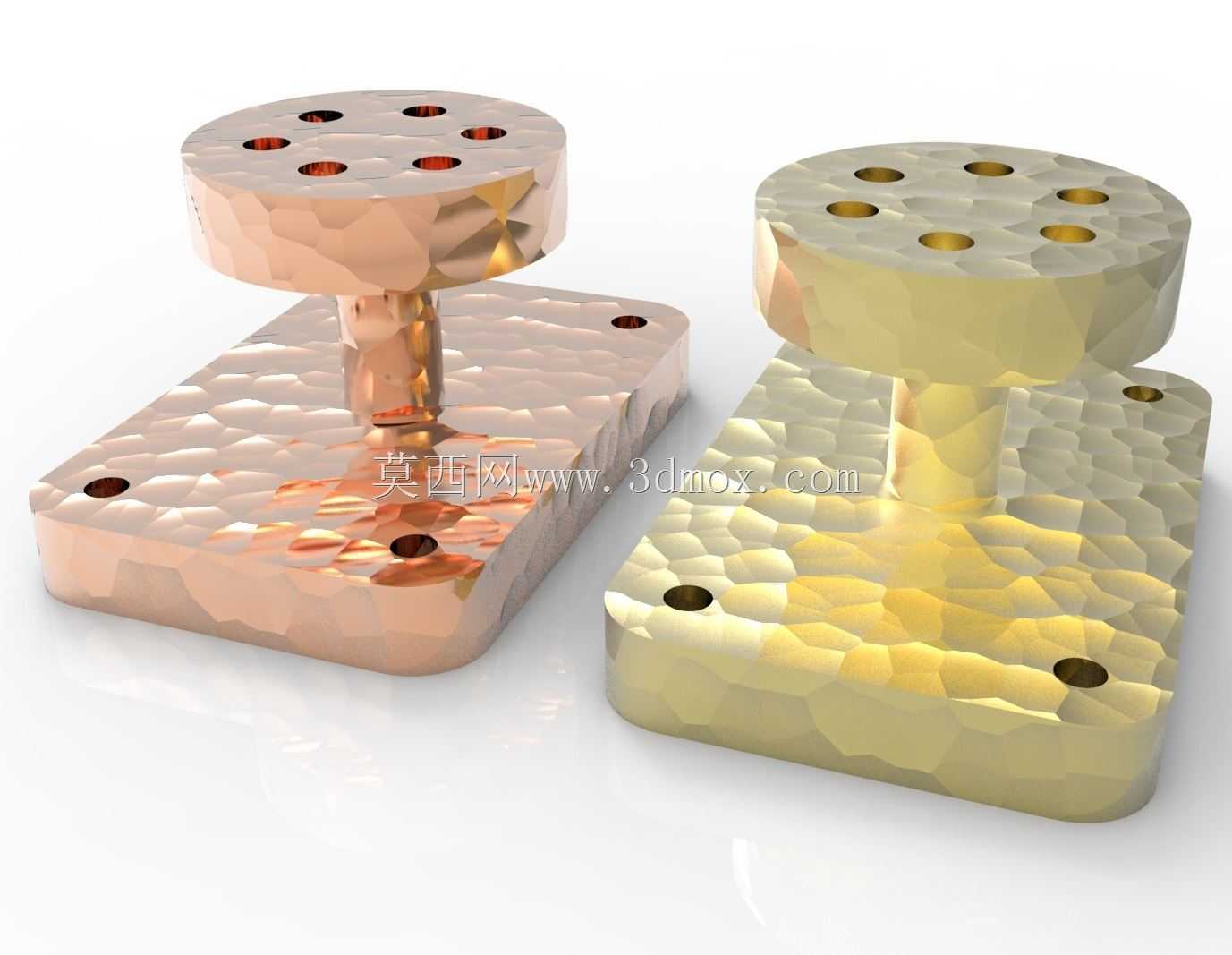

这类带立柱的多孔安装基座，在轻工装配、电子元器件装夹、小型工装定位场景中应用十分广泛，日常产线里的小型工件定位、检测工位的载具固定、实验台的试样装夹都能见到同结构构件的身影。从结构功能来看，底部矩形底板承担整体承载与安装固定作用，板上预留的沉孔用于穿设螺栓，可将整个基座牢牢锁固在设备台面、工装架体或者操作平台上，安装时需要注意孔位的同轴度偏差不能超过0.02mm，避免螺栓锁附后出现基座倾斜，影响上部装夹精度。上部的圆形台座均匀分布六个通孔，这些孔位主要用于固定上部的装夹元件、定位压头或者待测工件，孔位采用等角度圆周排布，能保证上部装夹部件受力均匀，不会出现单侧受力偏移的问题，中间的连接立柱承担上下部分的力传导，将上部台座承受的载荷均匀传递到底部安装板上，避免应力集中在连接位置导致构件变形。设计这类构件的时候，首先要确认安装边界：底部矩形板的长宽尺寸需要匹配安装工位的预留空间，不能超出工位台面的安装范围，板厚要根据实际承载载荷计算，若上部装夹工件重量超过5kg，板厚需要适当增加，避免长期受力出现底板翘曲；立柱的高度要结合上部操作的空间需求确定，要给上部装夹的工件、操作工具预留足够的操作空间，不能出现操作干涉，同时立柱直径要满足抗扭、抗弯的强度要求，避免侧向受力时出现立柱弯折。上部圆台的直径要匹配待装夹部件的安装尺寸，六个安装孔的孔径、孔距要严格适配上部连接件的安装规格，孔口可以根据需求做倒角处理，方便安装时螺栓顺利导入，也能去除孔口毛刺避免划伤安装人员。两种不同金属质感的结构，分别对应不同的使用场景，铜质构件多用于需要导电、导热或者防磁的特殊工位，比如电子元件焊接定位、弱磁环境下的试样装夹，钢质镀锌或者镀彩锌的构件则用于常规的工业装配场景，成本更低且强度表现更稳定。实际建模过程中，要重点关注各连接位置的圆角过渡，避免直角位置出现应力集中，尤其是立柱与上下板的连接位置，需要根据载荷大小设置合适的过渡圆角，提升构件的整体疲劳强度，安装孔的沉头深度要匹配所用螺栓的头部高度，保证螺栓锁附后头部不会高出安装面，避免影响上部工件的放置平整度。
