DN400卧式沙井端盖结构三维设计

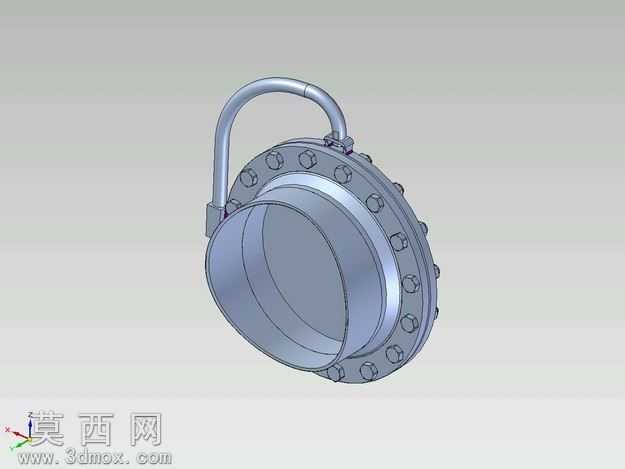

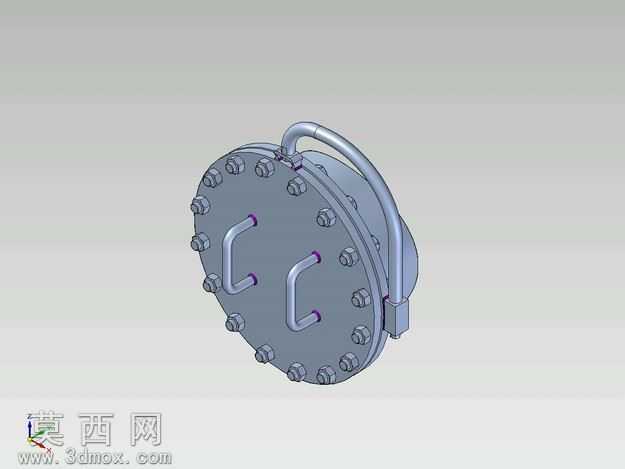

本作品为DN400规格卧式沙井配套端盖的三维参数化建模成果，建模过程中严格遵循给排水管路附件的通用设计规范，对端盖的各个结构细节进行了1:1等比例还原。首先从端盖的主体法兰盘结构入手，精准绘制法兰盘的圆形基体轮廓，沿法兰盘周向均匀排布16组螺栓连接孔位，每个孔位的孔径、孔距、沉台深度都匹配对应规格的六角紧固螺栓参数，确保端盖与沙井筒体对接时能够实现均匀压紧，满足承压密封的装配要求。端盖的盖板部分做了适配卧式安装场景的厚度优化，在保证结构刚性、承受井内水压与外部覆土载荷的前提下，尽可能控制端盖整体重量，避免材料冗余。盖板表面设计了两组对称分布的U型手提结构，该结构采用圆钢弯折的形态建模，与盖板表面通过焊接凸台实现牢固连接，方便现场安装、检修时人工搬运挪动端盖，同时在端盖的侧上方设计了一体式弧形弯管吊装结构，弯管两端通过焊接座与法兰盘外缘固定连接，既可以作为重型工况下的吊装受力点，也可作为端盖开启后的临时挂放支撑结构，适配沙井检修时的操作需求。材质渲染阶段，对端盖整体赋予了铸钢件的哑光金属材质，还原了这类给排水五金配件常用的碳素铸钢表面质感，对螺栓紧固件单独赋予了镀锌件的浅金属光泽材质，区分不同零部件的材质差异，同时对焊接位置做了细微的焊缝纹理处理，提升模型的真实感。结构设计上充分考虑卧式沙井的安装使用场景，端盖的密封面预留了密封垫片的安装槽位，能够适配橡胶密封垫的装配，保证沙井的密闭性，避免井内异味散出或外部雨水渗入；侧置的快接结构预留了管路对接的接口位，可根据现场需求连接排气、泄压类附属配件。整个建模过程采用全参数化的特征建模逻辑，各个结构的尺寸参数可根据不同公称直径的沙井需求快速调整修改，模型的装配关系清晰，无重叠、破面等建模缺陷，既可以作为给排水工程设计的配套参考模型，也可用于五金配件生产前的结构验证、装配干涉检查，帮助设计人员提前排查端盖与沙井筒体、连接螺栓之间的装配匹配问题，缩短产品开发的验证周期。
