多色快插式三通气动接头结构设计

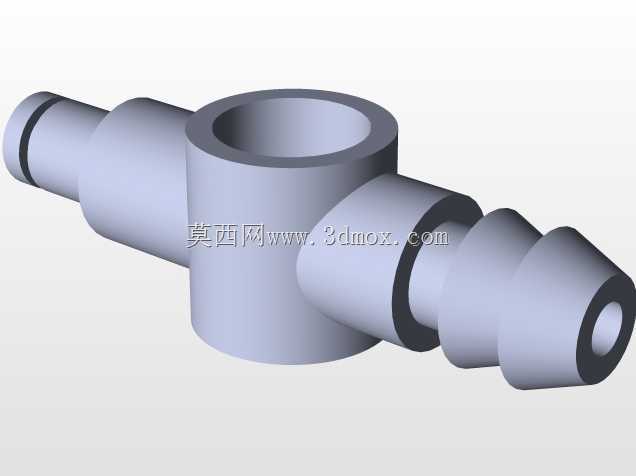

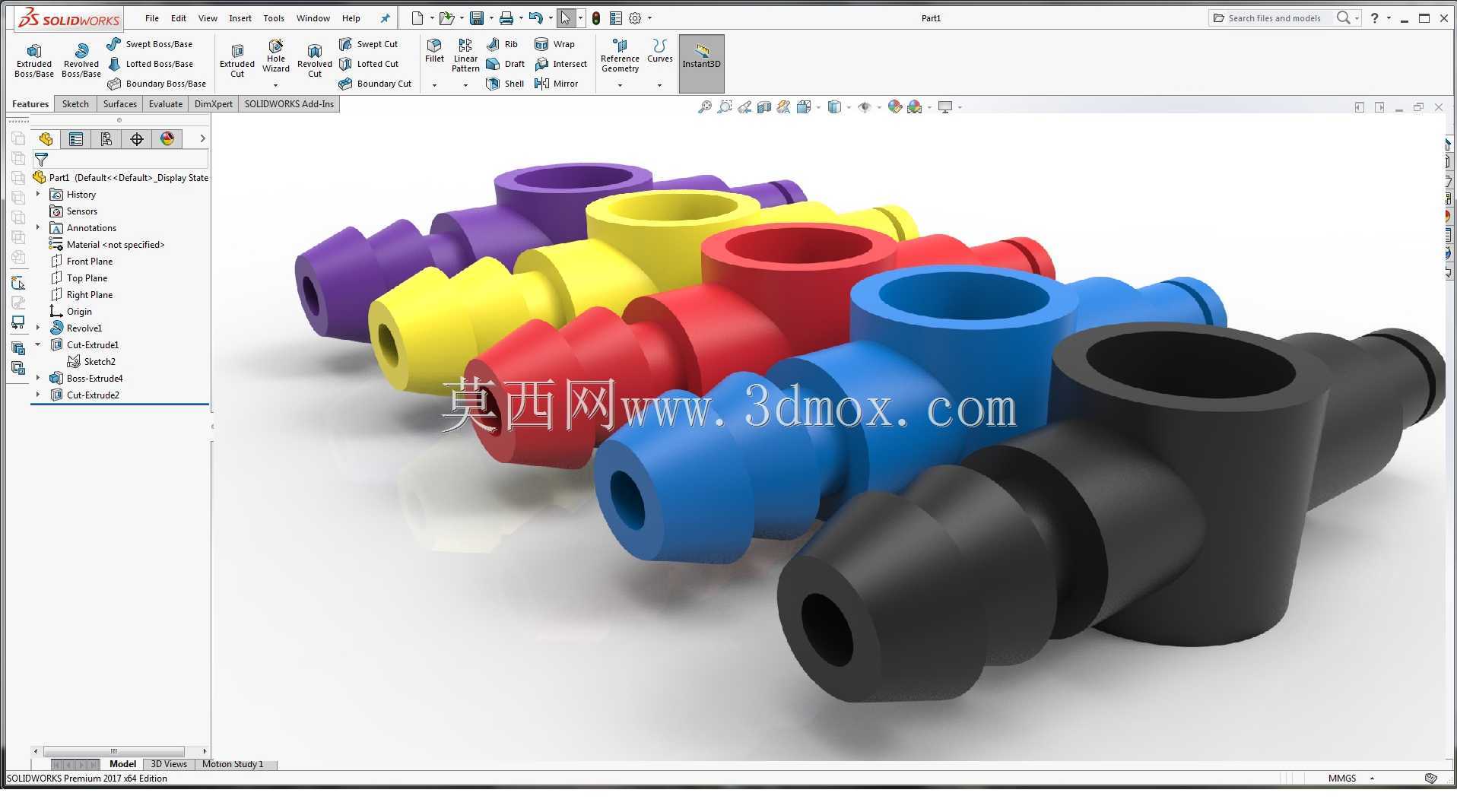

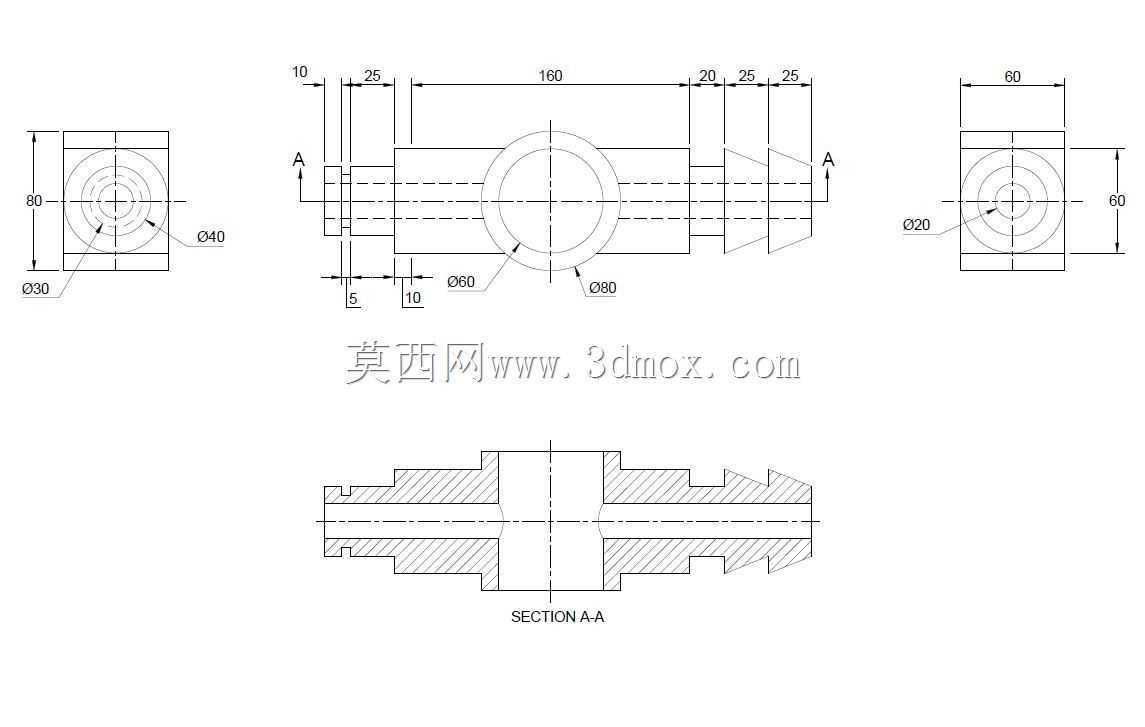

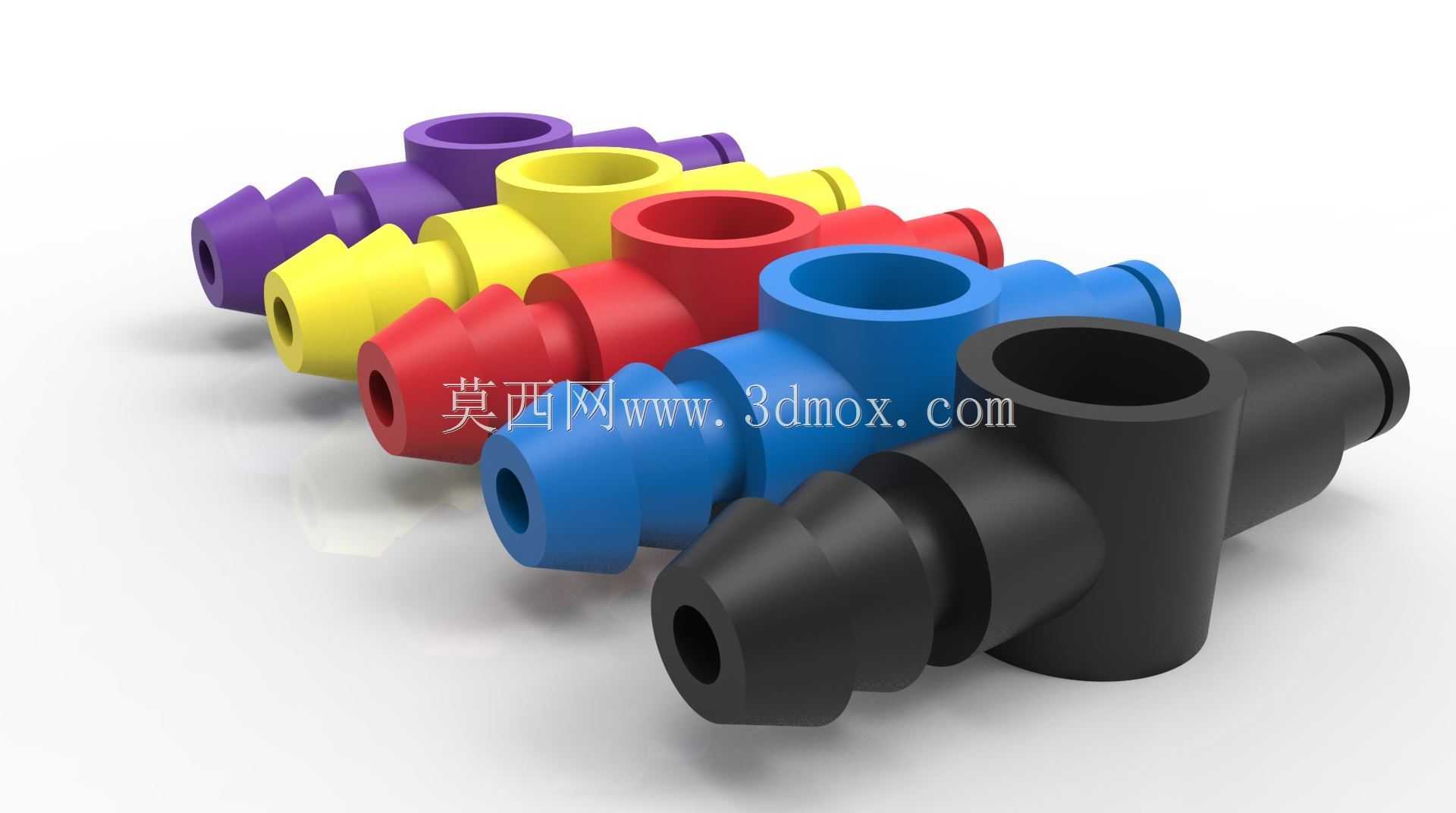

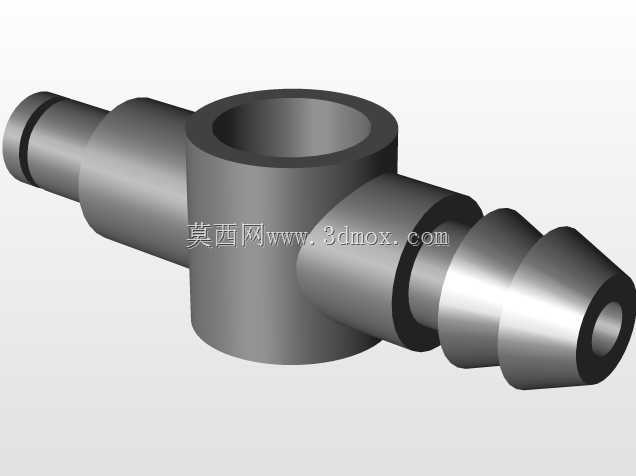

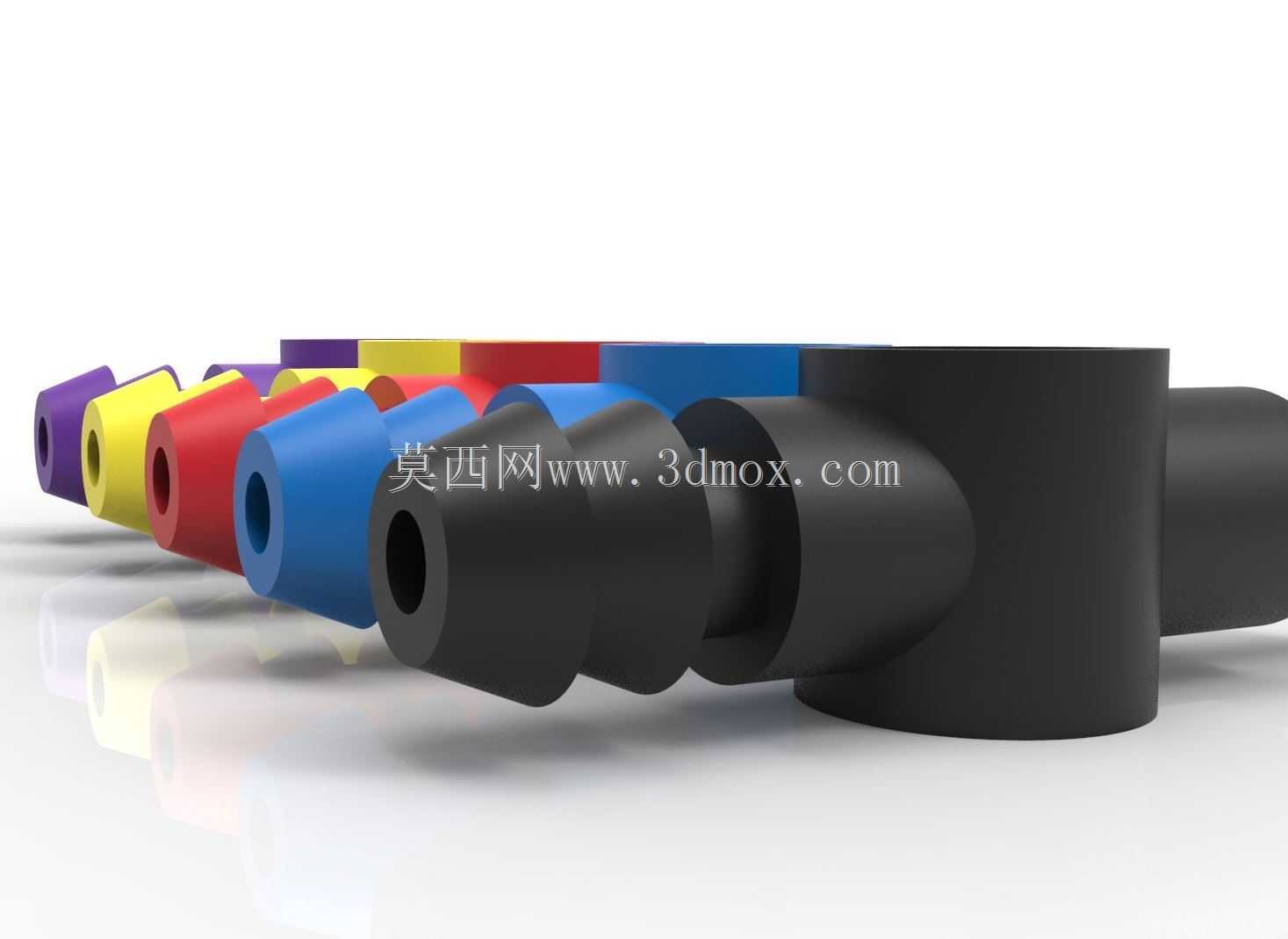

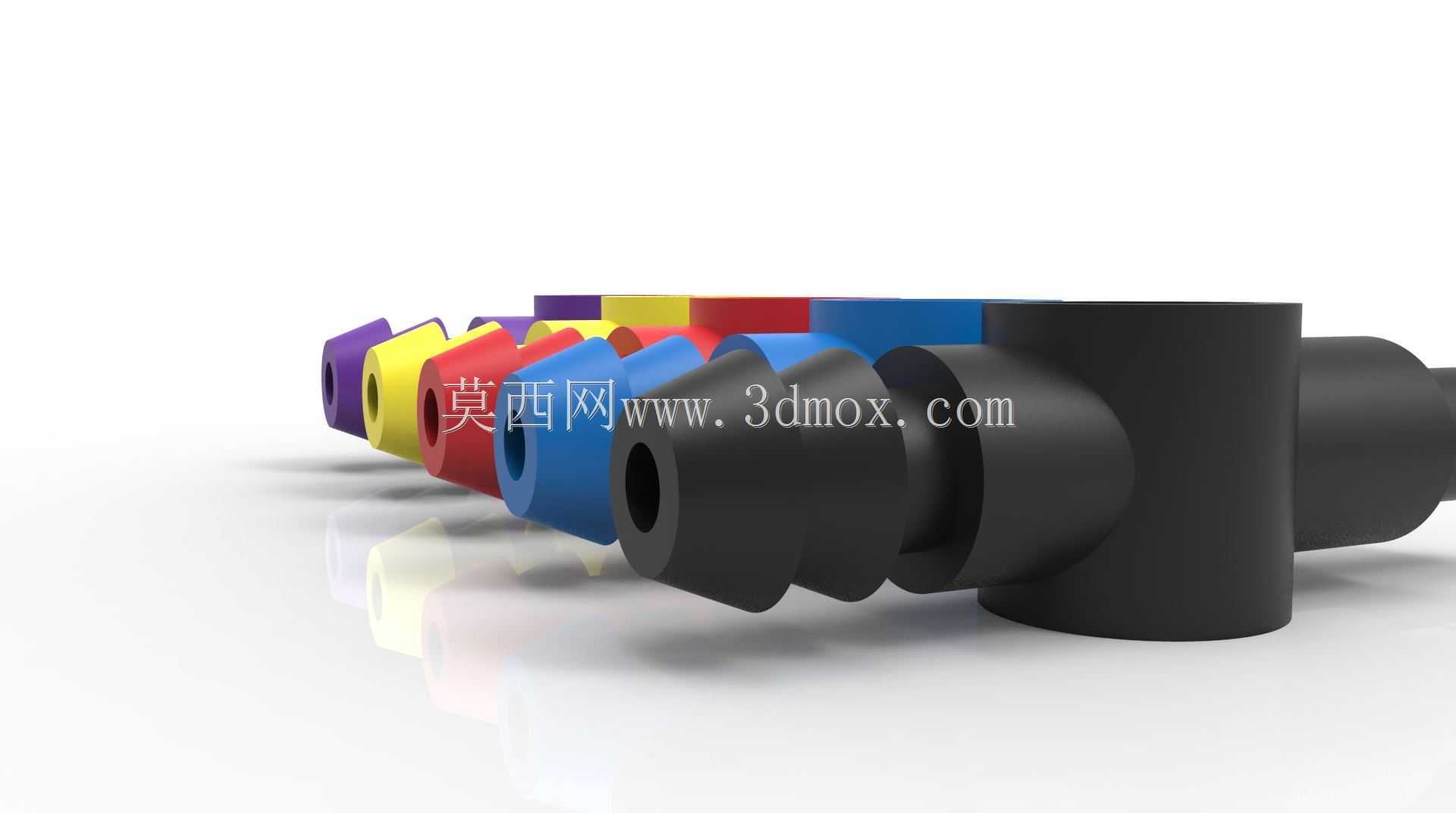

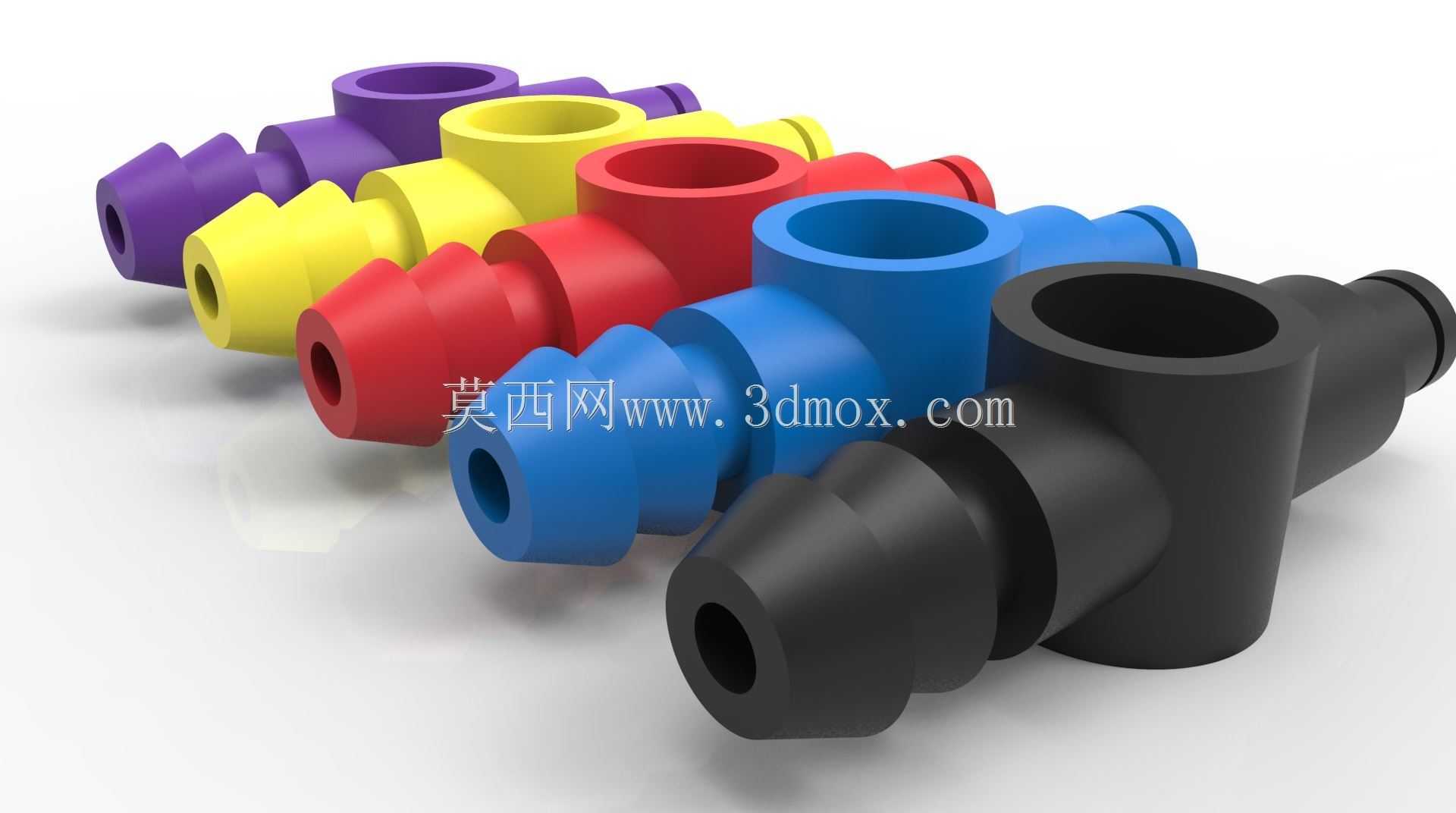

这类快插式三通接头在气动控制回路、小型流体输送管路里应用极广，日常做设备气路排布时，经常需要在单路气源处分出两路供气支路，这种一体成型的三通结构比分装多个直通接头加转接块的方案少了两个泄漏点，安装效率也能提升不少。从结构上看，接头三个端口都做了快插式设计，接入对应外径的软管时，只需要将软管插到底，内部的弹性卡爪就会自动抱紧管外壁，配合内置的丁腈橡胶密封圈实现端面密封，不需要额外缠绕生料带或者加装密封垫，拆卸时只需要按下端口处的释放环，卡爪松开就能直接拔出管路，日常设备维护换线时操作非常便捷。设计这类接头的时候，首先要考虑的是管路通径的匹配，三个端口的插接内径要和常用的气动软管外径做公差配合，通常卡爪的抱紧行程要留0.3-0.5mm的余量，既能适应软管外径的轻微尺寸偏差，又不会因为抱紧力不足导致管路受压脱开。接头主体的转角处做了圆弧过渡，没有直角锐边，一方面是注塑成型时能减少应力集中，避免长期受压出现开裂，另一方面流体经过转角时的阻力会更小，不会产生明显的压降。外形上三个接口呈T型分布，垂直方向的接口和水平两个接口的轴线垂直相交，安装时不管是做侧向分支还是垂直分路都能适配，接头整体的外轮廓尺寸控制得比较紧凑，安装在狭小的设备阀岛间隙里也不会和周边元件产生干涉，每个快插端口的释放环都做了突出的台阶设计，即使戴着手套操作也能顺利按到，不会出现按不动拆不下管的情况。接头的主体材质通常选用共聚甲醛，表面硬度足够同时有一定的韧性，长期在0.6-0.8MPa的常规气动工作压力下不会出现变形，不同颜色的版本主要是用来做气路区分，比如蓝色接正压气路、红色接吹扫回路、黑色接真空回路、黄色接冷却气路，设备调试和后期维护时能快速识别管路功能，不用逐根追溯管路走向，能大幅降低接错管路的概率。做三维建模的时候，要重点注意内部密封槽的尺寸精度，槽宽和槽深要和选用的O型圈线径匹配，压缩量控制在15%-20%之间，压缩量太小密封不足容易漏气，压缩量太大又会导致插管阻力过大，软管插不到位。另外卡爪的安装槽要做限位结构，避免插管时卡爪被推到接头内部导致失效，端口处的导向孔要做15度左右的导入锥，软管插入时能顺利对准密封圈，不会切坏密封胶圈。这类接头的安装边界没有特殊要求，只需要在每个快插端口外侧留出至少10mm的操作空间，方便按压释放环插拔管路即可，不需要额外的固定支架，直接通过管路的排布就能实现位置固定，在小型自动化设备、气动工装、实验室气路系统里都能通用。
