双发螺旋桨轻型运输机外观结构设计

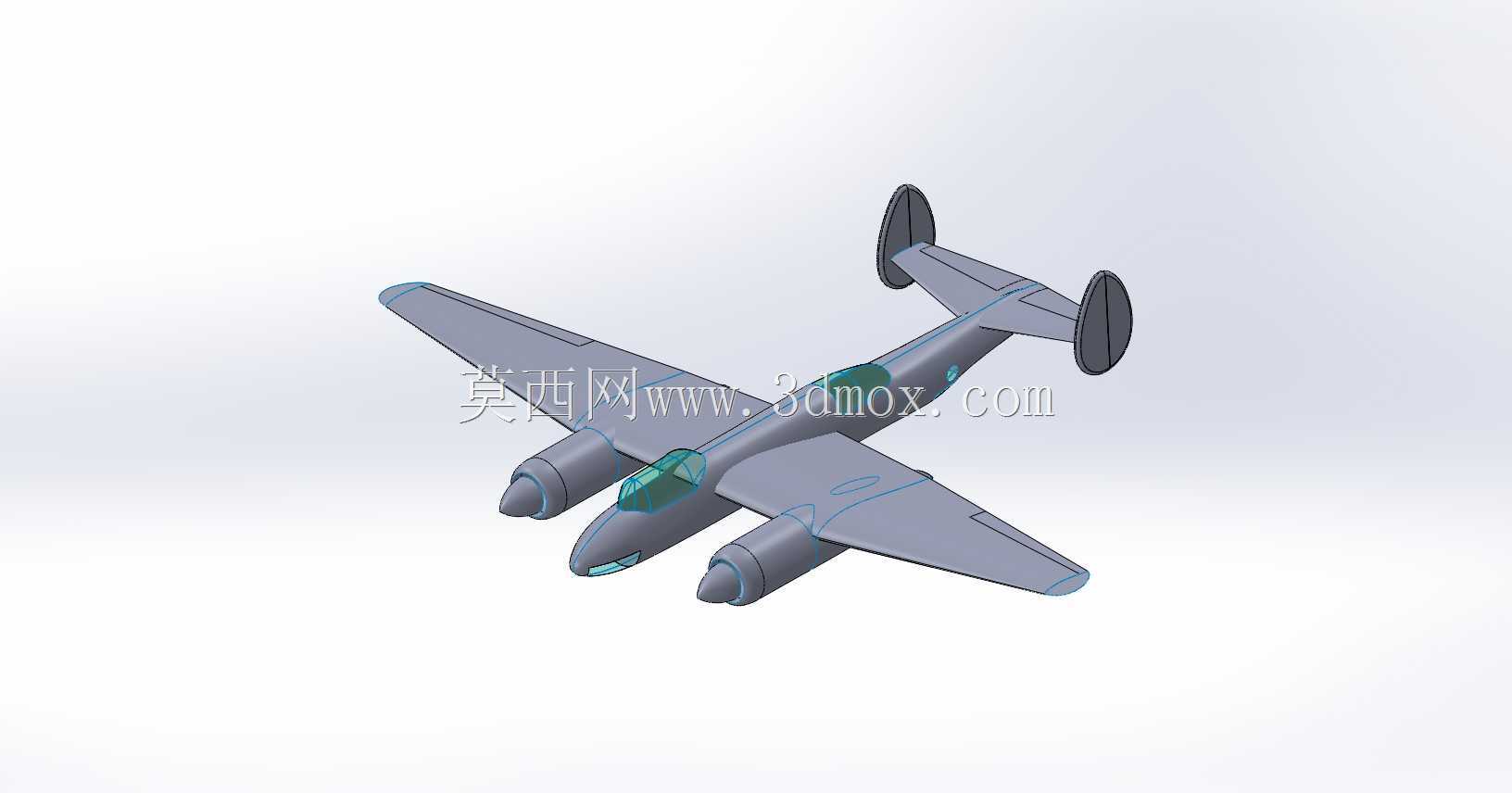

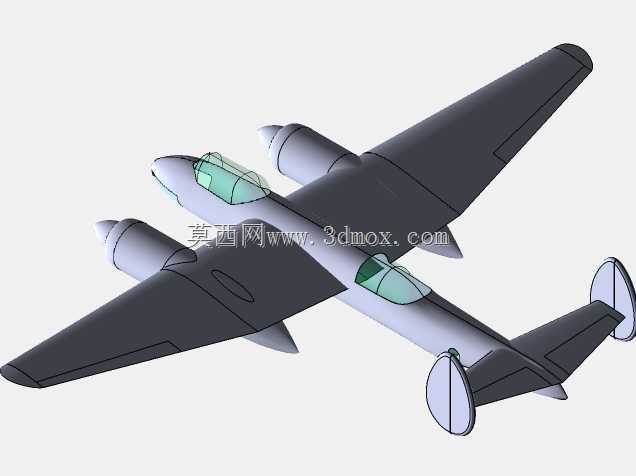

本次呈现的双发螺旋桨飞行器结构，在通航短途运输、航空测绘、应急物资投送场景中有着广泛适配性，这类布局的飞行器对起降场地要求较低，能在硬化简易跑道甚至平整草地完成起降作业，适配偏远地区、作业空域的灵活使用需求。从结构设计逻辑来看，采用双发翼吊布局，将动力单元布置在两侧机翼中段位置，一方面能平衡整机重心分布，让机翼升力作用点与整机重心的匹配度更优，降低平飞配平阻力，另一方面也能缩短发动机与机身的连接管路、线缆路径，减少结构冗余重量，同时单台发动机故障时，剩余动力的不对称力矩更易通过舵面补偿控制，提升飞行安全冗余。机身主体采用流线型纺锤体设计，机头段预留领航与观察舱位，风挡曲面做了多段折线过渡，既保证飞行员前方与侧下方的视野覆盖，也能降低高速气流冲击下的风阻系数；机身上部设置连续的透明座舱盖，覆盖驾驶舱与中段乘员/载荷舱区域，兼顾采光与结构强度。机翼采用大展弦比平直翼设计，翼型选择低速升阻比表现优异的剖面，在低速巡航状态下能获得更高的升力系数，缩短起降滑跑距离，机翼后缘预留操纵舵面安装位，两侧发动机短舱与机翼的连接位置做了整流过渡，减少气流干扰带来的诱导阻力。尾翼采用常规布局，垂直尾翼与水平尾翼均布置在机身尾部，垂尾前缘做后掠设计，提升大迎角状态下的舵面效率，尾翼末端设置轮状整流结构，可作为尾橇的防护组件，避免起降擦尾时损伤主体结构。起落架采用后三点式布局，两个主起落架布置在发动机短舱下方，尾起落架布置在机身尾部下方，这种布局在螺旋桨低速飞行器上能更好适配螺旋桨的离地间隙，避免地面滑跑时桨叶触地，同时主起落架的承载路径直接对接机翼承力翼梁，能将地面冲击载荷直接传递到机翼主承力结构，减少机身结构的补强重量。从安装边界来看，整机翼展与机身长度的比例控制在1.2:1左右，机身最大截面直径满足轻型飞行器的舱内空间要求，既可以搭载2-3名作业人员，也能快速改装搭载测绘相机、小型物资货舱等任务载荷，机翼与机身的连接接头采用标准化快拆设计，在需要转场运输时可快速拆解机翼，适配集装箱、大型平板车的陆路运输尺寸要求。设计过程中对各个曲面的衔接做了连续过渡处理，座舱盖与机身、发动机短舱与机翼、尾翼与机身的衔接位置都做了曲率连续校验，避免飞行过程中出现局部气流分离，影响飞行稳定性。
