68毫米口径涵道式叶轮风机结构设计

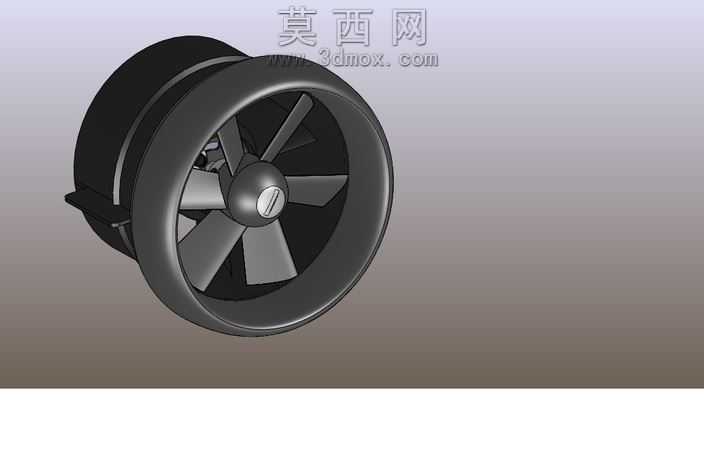

本作品为68毫米规格的涵道式叶轮组件三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自顶向下的设计思路，先确定涵道的外径、内径、轴向长度等核心尺寸基准，再依次完成叶轮、中心整流罩、尾部安装结构的关联建模，保证各部件间的装配间隙符合实际气动与装配要求。建模阶段对涵道外壁做了微锥度处理，既兼顾气动整流的顺滑过渡需求，也预留了实际生产中的脱模余量；涵道内壁与叶尖的间隙控制在极小范围内，避免气动效率损失。叶轮部分采用多叶片等距排布设计，每片叶片的翼型截面做了扭转角渐变处理，从叶根到叶尖的安装角逐步调整，匹配不同半径处的线速度差异，保证气流经过叶片时能够获得均匀的轴向推力，减少紊流产生。中心整流罩采用流线型椭球造型，与轮毂顺滑衔接，引导来流平稳进入叶片做功区域，降低进气端的流动阻力。材质渲染阶段，涵道外壳与安装基座采用哑光黑色工程塑料材质，模拟实际产品常用的玻纤增强尼龙材质质感，调整材质的粗糙度、反射率参数还原工程塑料的哑光磨砂效果；叶片与中心整流罩采用半金属质感的深灰色材质，模拟高强度改性塑料或轻质铝合金的表面质感，通过光影调整突出叶片的曲面扭转形态与结构细节。结构设计上，尾部预留了与驱动电机适配的安装卡位，中心轮毂处设计了与电机输出轴配合的轴孔与紧固螺丝位，保证模型可直接适配对应规格的外转子电机，具备实际生产参考价值。建模过程中对所有圆角、倒角做了统一规范处理，所有棱边均做了R0.3-R0.8的圆角过渡，既避免应力集中问题，也符合注塑加工的工艺要求；整体装配完成后做了全局干涉检查，确认各部件间无干涉、装配关系合理，可直接导出用于3D打印验证、气动仿真分析或产品开模参考。
