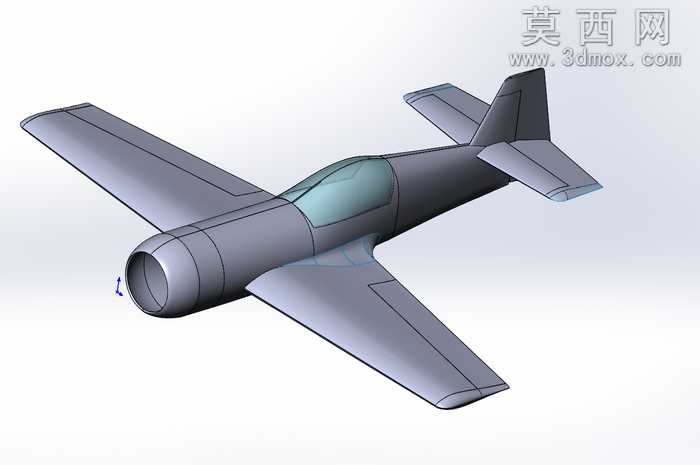

苏-26M遥控特技飞机外观三维建模

本模型为苏-26M遥控特技航模的外观结构三维建模成果，建模过程围绕真实特技飞机的气动外形特征展开，首先通过参考实机的三视图比例确定整体尺寸基准，以机头进气口圆心作为坐标原点，沿机身轴向逐步拉伸构建机身主体曲面，机身采用顺滑的纺锤形流线设计，从机头圆形进气段逐步过渡到座舱段的椭圆截面，再收窄延伸至机尾垂尾连接段，全程通过曲面曲率检查工具保证机身表面无明显折角，还原特技飞机低阻气动外形的设计特点。机翼部分采用下单翼布局，建模时先绘制翼根与翼尖的翼型截面，通过放样命令生成主翼曲面，翼型选用适合特技飞行的对称翼型，保证正飞与倒飞时的气动特性一致，机翼后缘预留了副翼的结构分界，翼尖做了切尖处理还原实机的特技飞行优化设计。尾翼部分包含垂直尾翼与水平尾翼，均采用对称翼型结构，垂尾与机身平滑过渡连接，水平尾翼设置在垂尾根部下方，各操纵面的分界线条清晰，还原实机的气动操纵面布局。座舱部分采用半透明浅蓝色玻璃材质，通过曲面偏移构建座舱盖的薄壳结构，座舱盖与机身的贴合处做了平滑过渡处理，还原真机座舱的凸起流线造型。整机材质分配上，机身主体采用哑光金属灰材质，模拟航模蒙皮的质感，通过调整材质的粗糙度与反射参数，在渲染时呈现出接近真实航模的哑光金属质感，座舱盖材质调整了透明度与折射参数，模拟航空有机玻璃的通透视觉效果。建模过程中对各部件的连接位置做了结构校验，保证机翼与机身、尾翼与机身的衔接处无曲面破面，整体模型比例协调，外形还原度高，可用于航模设计参考、3D打印航模外壳、航模宣传渲染素材制作等场景，模型保留了各部件的独立结构特征，方便后续进行结构拆分、内部航电设备舱的拓展建模，也可直接导入渲染软件调整材质灯光，生成不同角度的航模展示效果图。
