航空发动机可调收敛扩张喷管结构设计

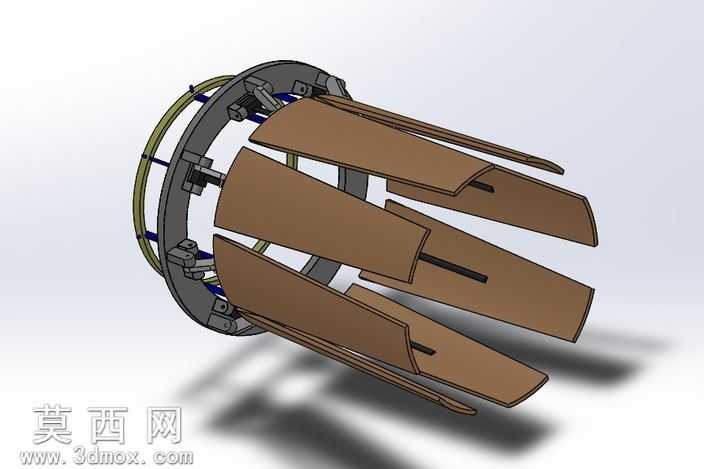

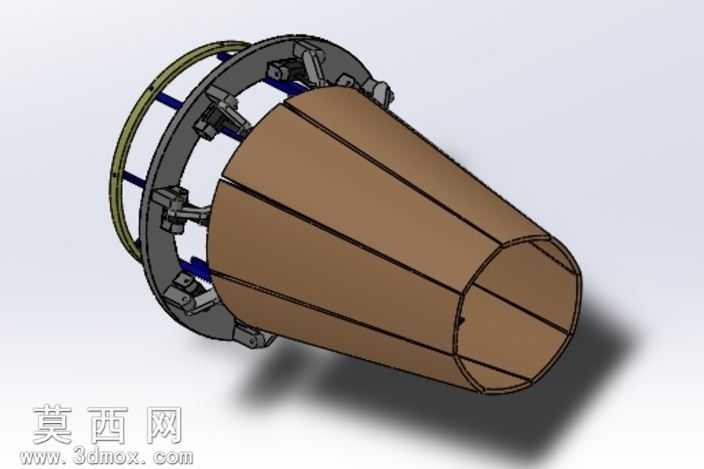

本作品为航空发动机可调式排气喷管的三维结构设计，采用SolidWorks完成全参数化建模，整体结构围绕喷口截面积可调的功能需求展开设计。建模阶段首先完成环形安装基座的特征绘制，通过旋转凸台命令生成基座主体，在基座圆周方向均匀阵列布置作动铰支座，每个支座预留销轴安装孔位，保证作动连杆的转动自由度。喷管的调节叶片采用曲面建模方式构建，每片叶片为带翼型截面的弧形导流结构，叶片根部通过铰接结构与环形基座连接，叶片之间采用叠压式密封设计，在调节过程中可保持相邻叶片的贴合度，避免高温燃气泄漏。驱动环采用薄壁环形结构设计，通过周向布置的连杆与每片调节叶片的中部铰接点连接，驱动环沿喷管轴向移动时，可通过连杆带动所有调节叶片同步绕根部销轴转动，实现喷口出口截面积的连续变化，满足发动机不同工况下的排气需求。渲染阶段为不同部件赋予差异化材质：环形基座与作动连杆采用高温合金钢材质，添加金属磨砂质感与轻微氧化色泽，还原航空部件的真实金属质感；调节叶片采用耐高温陶瓷基复合材料材质，表面添加哑光棕褐色涂层，模拟热端部件的隔热涂层效果；铰接销轴采用高强度不锈钢材质，添加高光金属质感区分不同功能部件。结构设计上充分考虑运动干涉问题，建模过程中完成了全行程运动仿真验证，确保叶片在最大开度与最小开度位置均无结构碰撞，连杆机构的传动角度经过优化，保证驱动环的轴向推力可高效转化为叶片的摆动力矩，整体结构紧凑，传动路径清晰，所有铰接位置均预留润滑与安装间隙，符合机械结构设计的工程规范，可作为航空发动机喷管结构教学、原理演示的参考模型。
