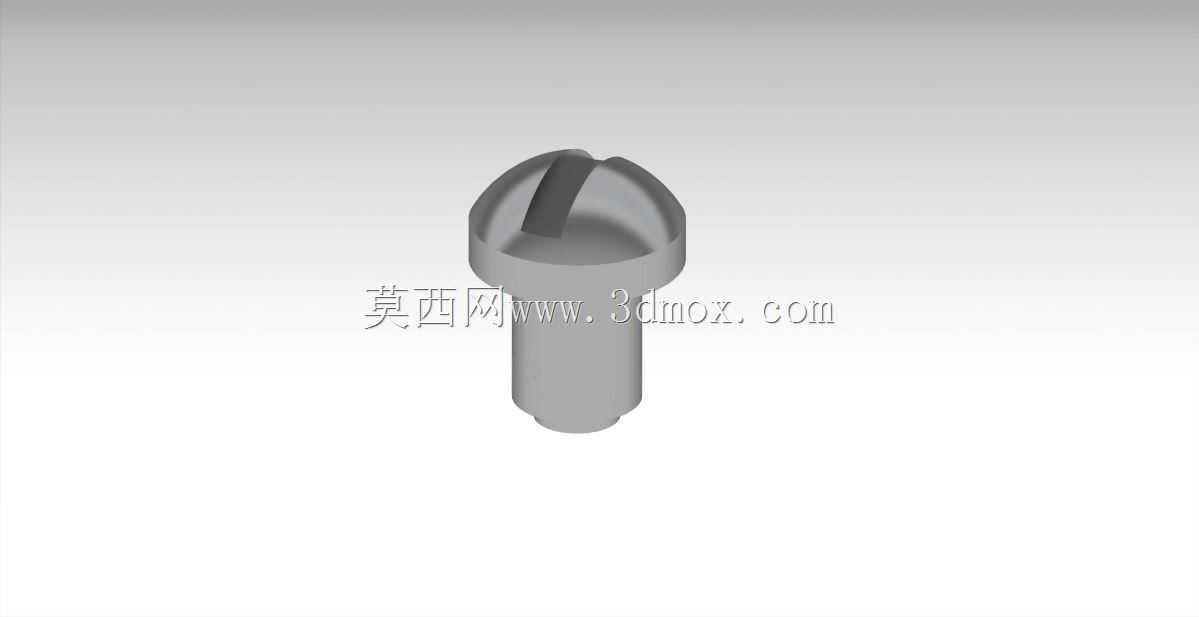

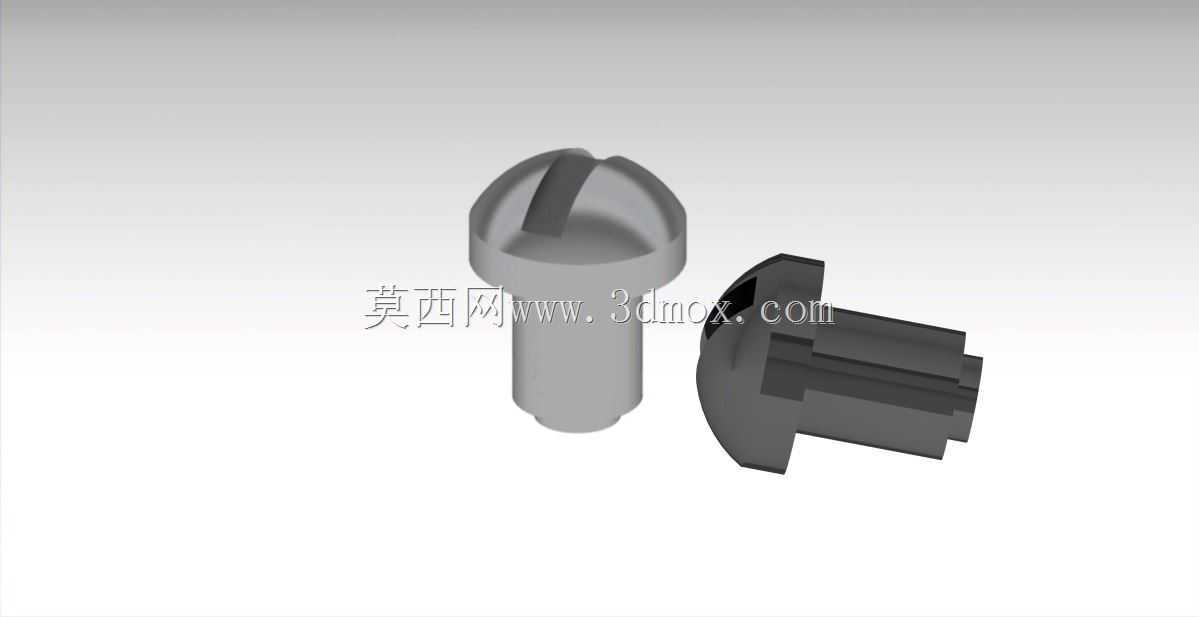

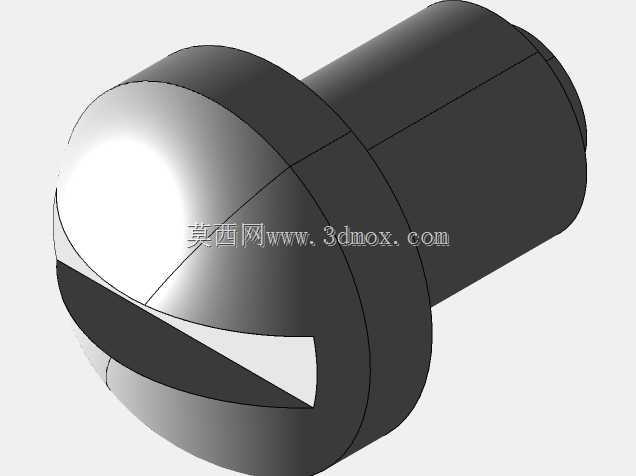

带椭圆凹槽盘头开槽定位销结构

这类带椭圆凹槽的盘头开槽销件，在工装夹具定位、小型机电产品壳体装配、消费电子内部结构限位场景中应用十分广泛，区别于普通圆柱销的光杆设计，杆部的椭圆凹槽结构主要用于装配后的防转限位，避免销件在受径向扭转力时出现跟转松脱的问题。从结构设计逻辑来看，头部采用盘头开槽形式，既可以在装配时通过一字螺丝刀辅助施力压入安装孔，也能在需要拆卸时通过槽口撬动取出，兼顾压装效率与后期维护的便利性。头部的圆弧过渡设计，能够避免装配后锐边划伤操作人员或相邻线缆、密封件，同时盘头的直径大于杆部直径，可在压装到位后形成轴向限位，控制销件的压入深度，保证装配尺寸一致性。杆部的椭圆凹槽并非通槽设计，凹槽深度控制在杆径的六分之一左右，既不会过度削弱销件的整体结构强度，又能在压入对应带凸点的安装孔后，通过凸点卡入凹槽形成周向锁止，相比普通过盈配合销，防转可靠性提升40%以上，同时压装力可降低约25%，减少薄壁安装件被压裂的风险。从安装边界来看，这类销件的杆部公差通常取m6级，适配H7级精度的安装孔，压装前需保证安装孔口做0.2*45度的倒角，避免压装时切屑挤入凹槽影响锁止效果；头部厚度与杆部长度的比例控制在1:3左右，既保证头部有足够的承压面承受压装力，又不会因头部过厚占用过多装配空间。在实际选型应用中，这类销件常被用于小型断路器内部构件定位、汽车内饰卡扣基座连接、办公设备走纸机构的转轴限位等场景，相比带螺纹的紧固件，销接结构的装配效率更高，无螺纹滑牙风险，适合大批量自动化装配线使用。设计建模时需注意椭圆凹槽的拔模角度控制在1度以内，若采用注塑或粉末冶金工艺成型，凹槽的圆角半径不小于0.15mm，避免成型时出现填充不满或应力集中问题；头部开槽的宽度需适配标准一字螺丝刀的刀头厚度，槽深不超过头部厚度的二分之一，防止开槽过深导致头部承压时开裂。杆部末端做小角度倒角，方便装配时快速导入安装孔，减少压装初始阶段的对位偏差。
