三角铰接式机械连接支撑构件

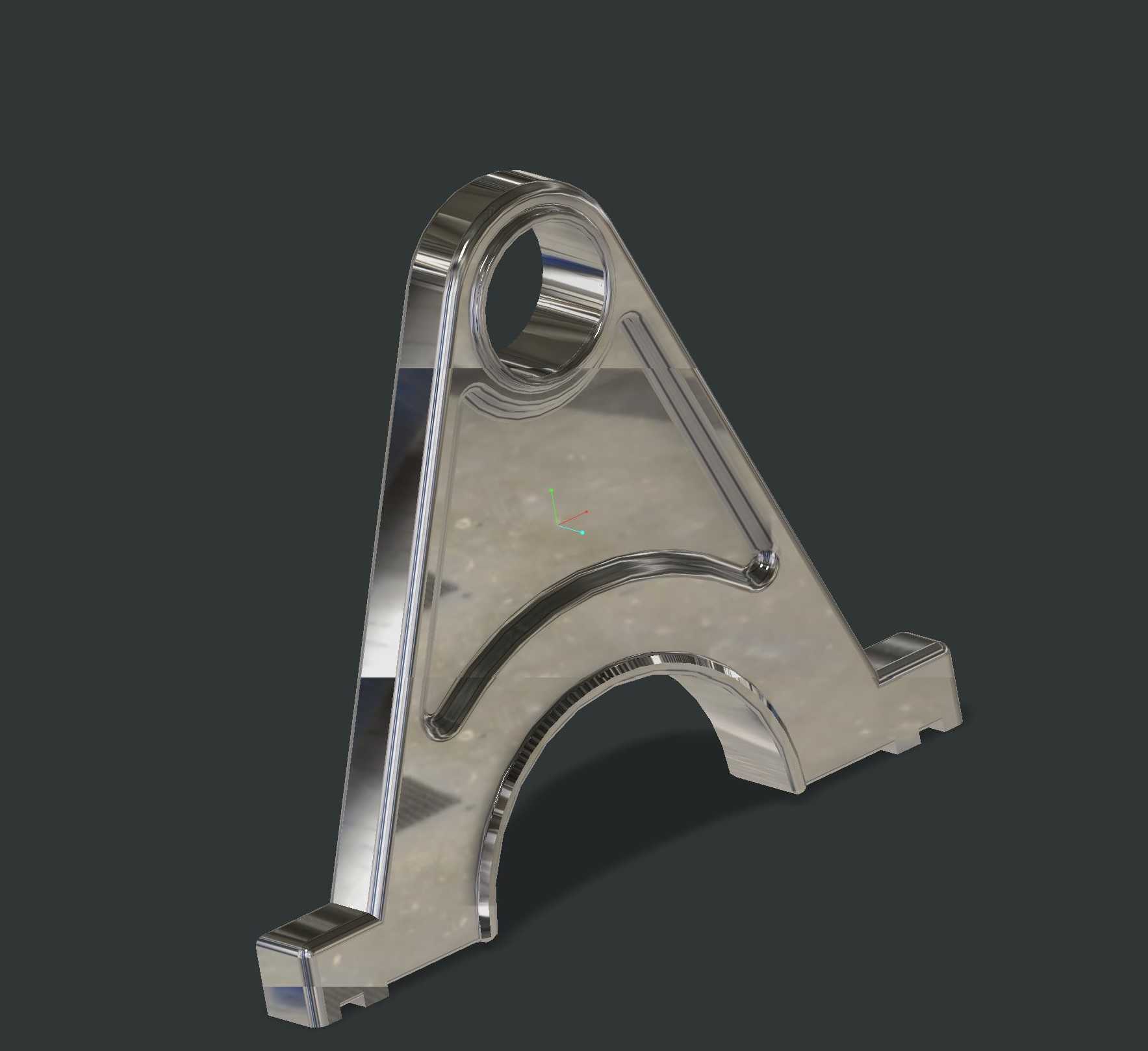

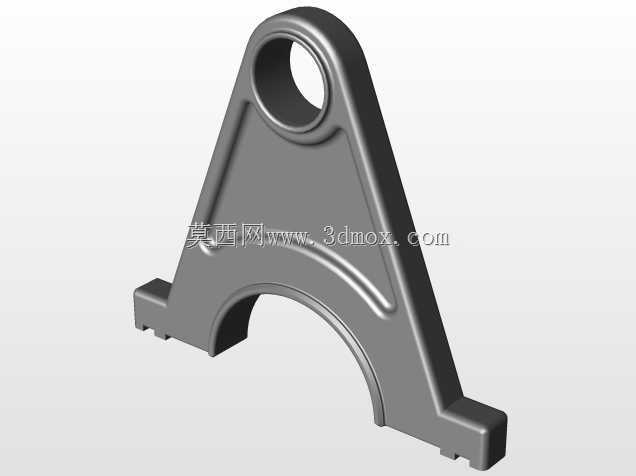

这类三角构型的铰接支撑构件，常应用在需要往复摆动、载荷传递的机械铰接点位，比如工程机械的连杆机构、农用设备的悬挂连接部位、输送线的张紧摆臂结构中，核心作用是在两个存在相对转动需求的部件间完成载荷传递，同时保证铰接转动的顺畅性，避免连接部位出现应力集中导致的结构失效。从结构设计来看，整体采用三角稳定构型，上端的通孔为铰接主安装位，孔壁做了加厚处理，用来适配销轴的装配，承受径向载荷时能分散孔周应力，避免长期交变载荷下出现孔口开裂；下部的弧形缺口是避让位，用来适配配套的弧形转动部件，保证构件摆动过程中不会和相邻部件发生运动干涉，两侧的平直支脚末端设置了安装定位面，用来和被支撑的部件完成螺栓固定，定位面的平面度在设计时需要控制在合理公差范围内，避免装配后出现附加安装应力。设计过程中首先要确定上端铰接孔的中心位置，这是整个构件的转动基准，所有结构轮廓都要围绕这个转动中心做运动包络校核，确保构件在设定的摆动角度范围内，所有外轮廓都不会和周边部件发生刮碰；下部弧形缺口的曲率半径需要和配套转动件的外径匹配，两者间预留合理的装配间隙，既避免间隙过大导致晃动，也防止间隙过小出现运动卡滞。两侧的加强筋沿着三角构型的斜边布置，顺着载荷传递的方向延伸，能在不显著增加构件整体重量的前提下，提升结构的抗弯抗扭刚度，避免载荷冲击下构件出现形变。安装边界方面，上端铰接孔的孔径要和配套销轴的公差带匹配，通常采用间隙配合保证转动灵活，支脚末端的安装孔位间距需要和被连接件的安装孔位严格对中，装配时要保证铰接孔的轴线和转动副的轴线完全重合，避免出现偏载导致销轴磨损加剧。构件的整体厚度需要根据额定承载载荷计算确定，在满足强度要求的前提下尽可能减薄，降低整体转动惯量，让机构摆动过程的响应更灵敏，这类构件通常采用金属材质加工，表面做抛光或镀层处理，提升耐磨性能和抗腐蚀能力，适应多粉尘、潮湿的复杂工况环境。
