SiTime2016封装四引脚贴片MEMS晶振结构

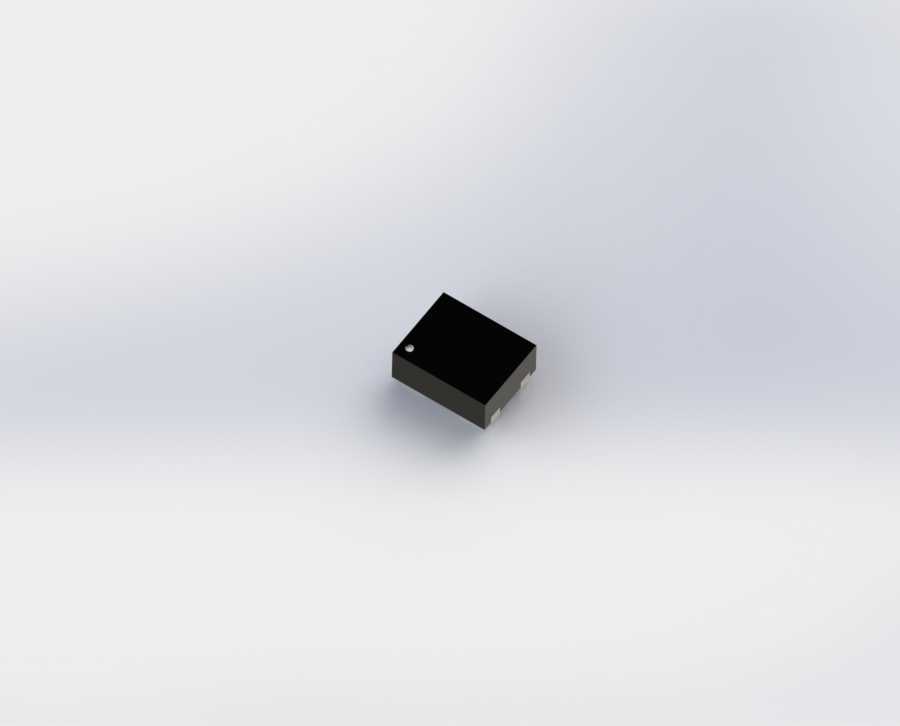

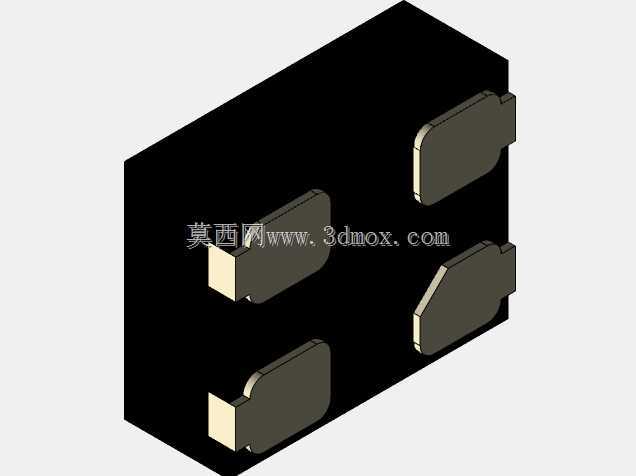

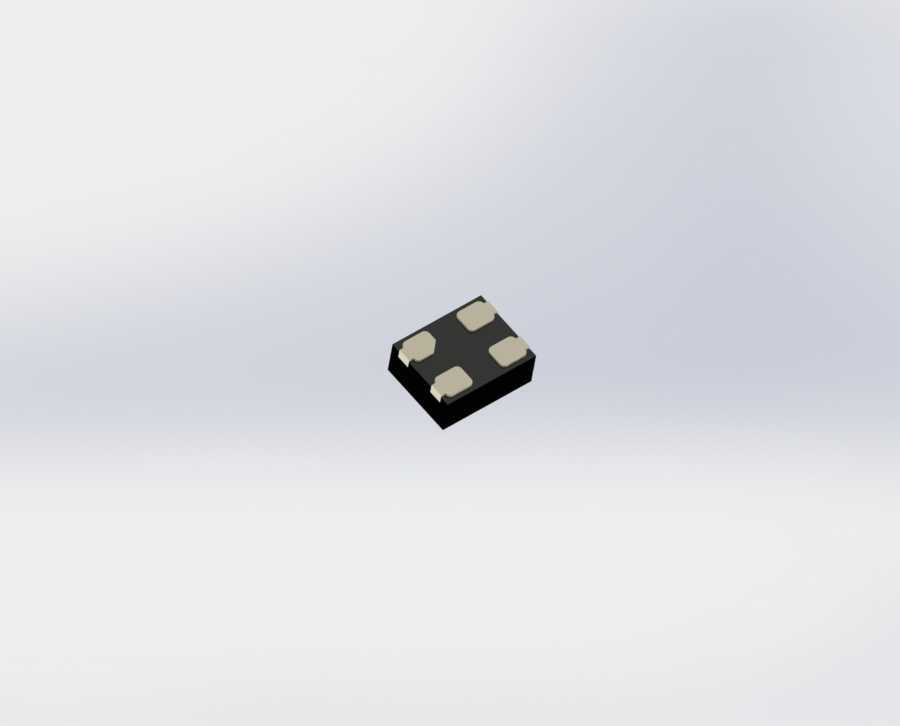

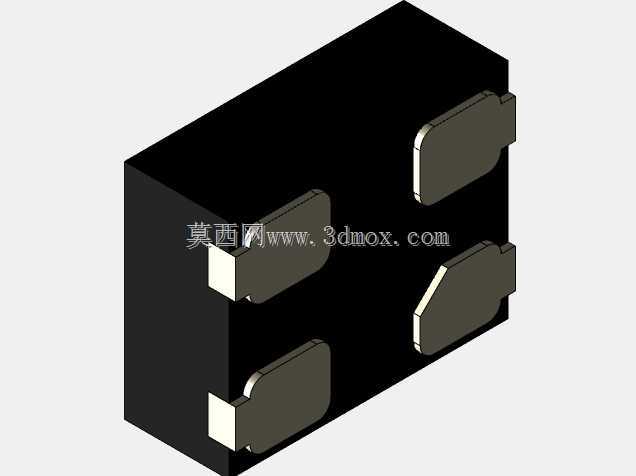

在高密度PCB布局场景中，这类2016封装的四引脚贴片MEMS晶体振荡器，是消费电子、工业控制、射频通讯类板卡时钟链路里的核心基础器件，不同于传统石英晶振的机械谐振结构，MEMS架构的晶振在抗振动、抗冲击性能上有明显优势，能适配车载、工业现场这类存在持续机械应力的使用环境。从设计落地的角度看，这款器件采用无中心针的四引脚SMT焊盘布局，封装尺寸严格控制在2.0mm×1.6mm，焊盘的位置、尺寸公差完全匹配主流SMT回流焊工艺要求，在做PCB封装库绘制时，需要严格对应焊盘的长宽、相邻焊盘间距以及器件本体的禁布区要求，避免出现焊接立碑、连锡，或是周边器件高度冲突影响贴装的问题。器件本体采用黑色塑封结构，四个金属化焊端分布在封装本体的两侧长边，焊端的镀层材质适配无铅焊料的焊接温度曲线，不需要额外调整钢网开孔参数就能适配常规的SMT产线贴装流程。从功能特性上看，这类晶振可覆盖1MHz到132MHz的常用频率输出范围，频率稳定度覆盖±20PPM到±50PPM区间，工作电压支持1.8V到3.3V的宽压输入，能直接匹配不同主控芯片的IO电平要求，不需要额外增加电平转换电路，在便携式设备、低功耗物联网终端的设计中，能有效简化时钟电路的外围布局，减少板卡占用面积。做三维结构建模时，需要重点还原器件本体的高度公差、焊端的突出尺寸以及本体边角的倒角细节，这些参数直接影响结构装配阶段的干涉检查结果，尤其是在做超薄类电子产品的堆叠设计时，器件的实际安装高度是结构堆叠必须严格校核的边界参数，一旦模型尺寸存在偏差，很容易导致后期壳体装配出现顶壳问题。不同于传统插件晶振的安装方式，这款全贴片结构的器件不需要在PCB上做过孔设计，能完全利用板卡的表层和底层布线空间，在高密度多层板设计中，能有效提升布线的灵活性，同时MEMS结构的晶振启动时间更短，在需要快速上电启动的便携设备中，能有效缩短系统的唤醒响应时间。在射频类电路应用中，这类晶振的相位噪声表现优于同规格的普通石英晶振，能为射频收发芯片提供更稳定的参考时钟源，降低本振信号的相位偏移，提升无线信号的接收灵敏度，在蓝牙、Wi-Fi、Sub-G这类无线通讯模块的设计中，这类小尺寸MEMS晶振已经逐步替代传统的同尺寸石英晶振，成为时钟源的主流选型方案。建模过程中对焊盘位置的精准还原，也能为后续做SMT贴装仿真、焊接应力分析提供准确的模型基础，帮助工艺端提前预判焊盘设计、钢网开孔可能存在的工艺风险，减少打样阶段的工艺调试成本。
