四柱式冲压成型模具结构设计

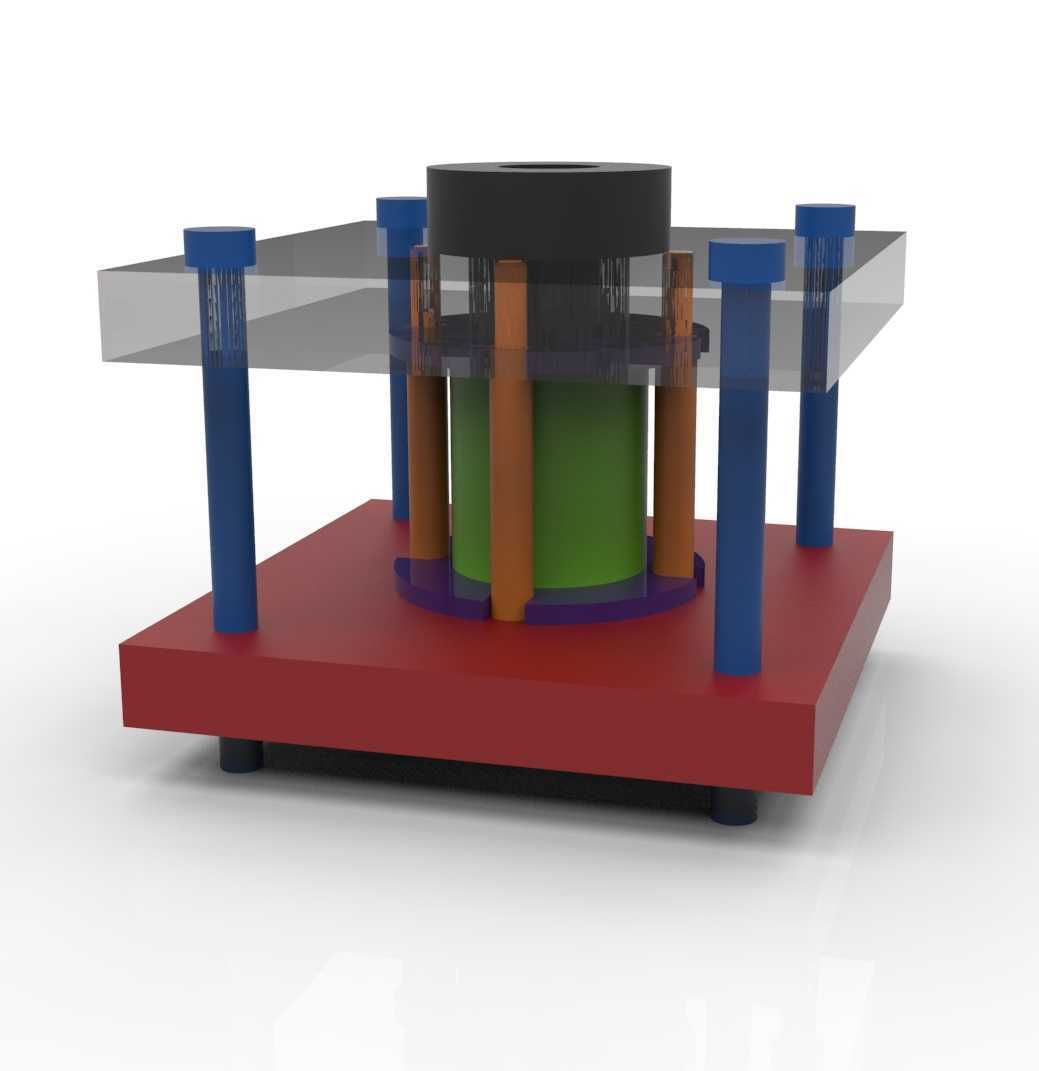

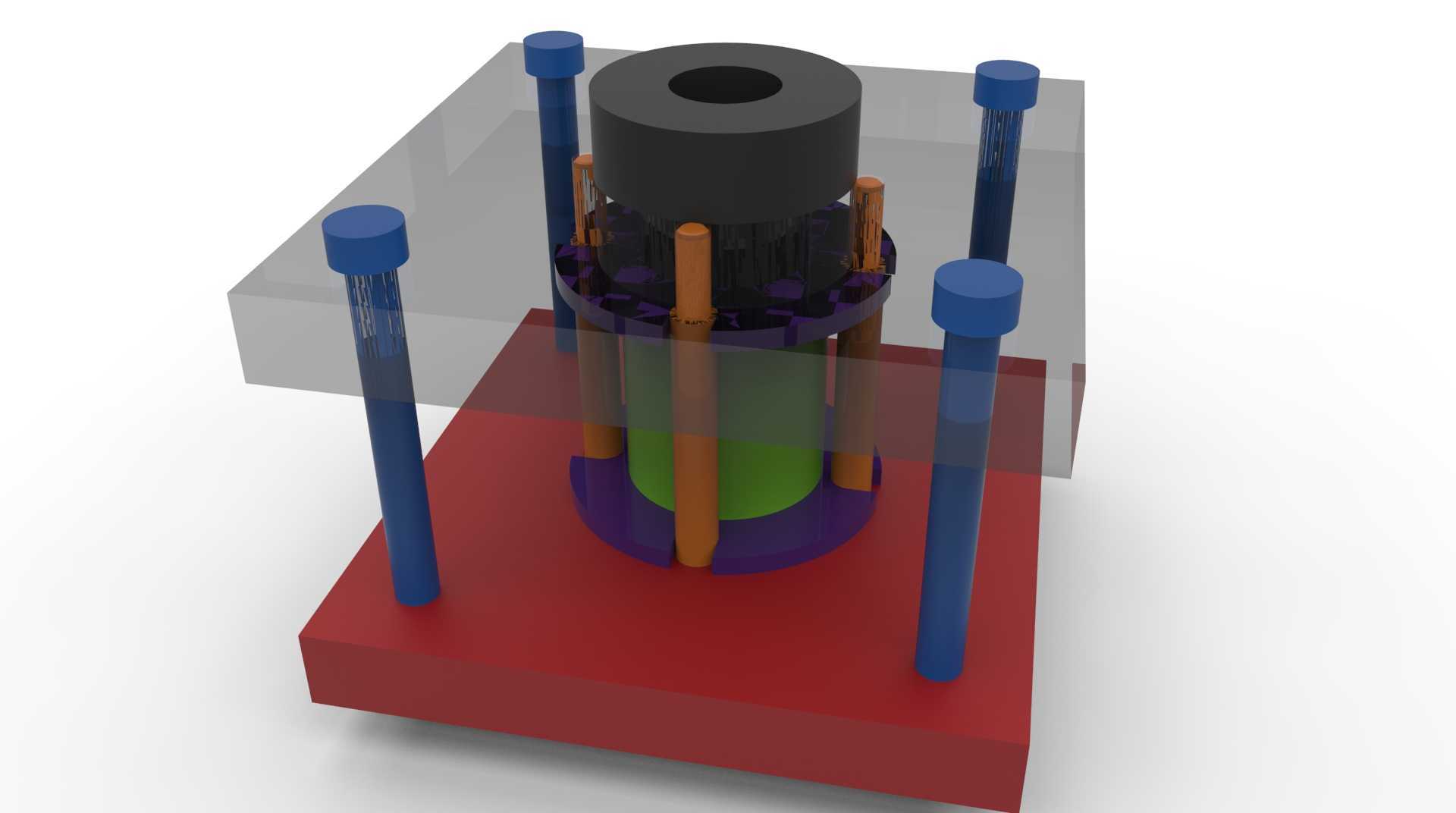

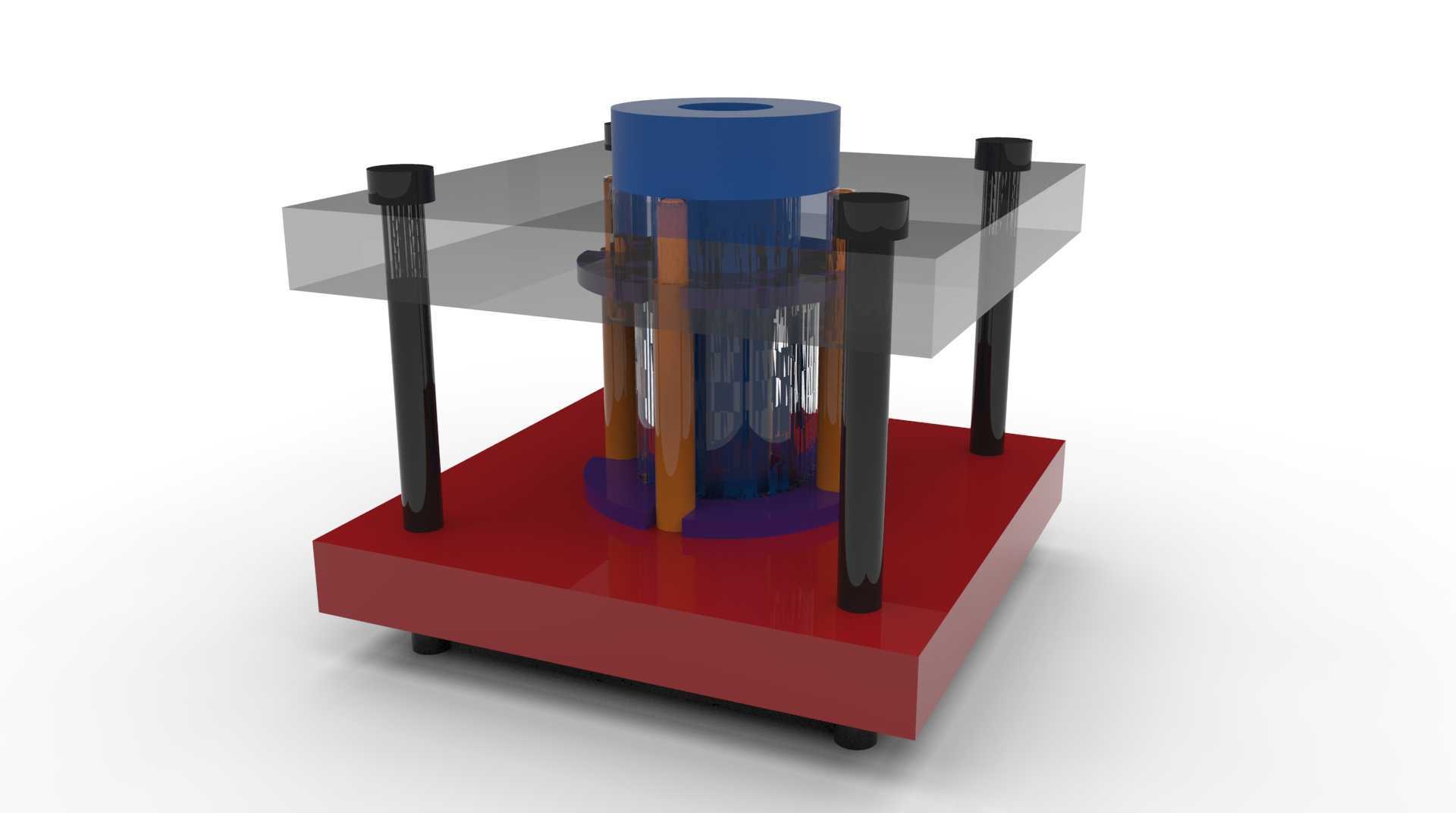

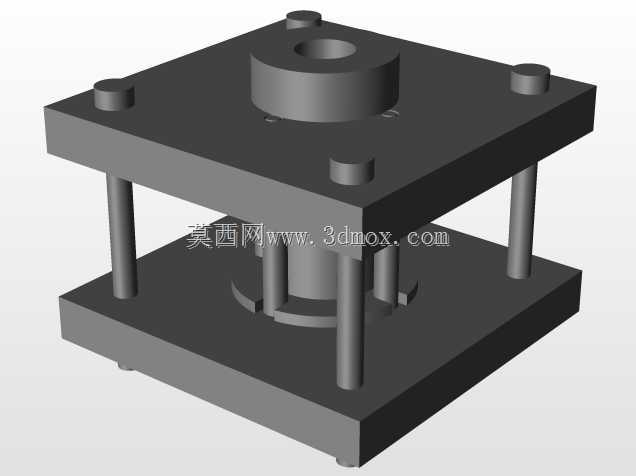

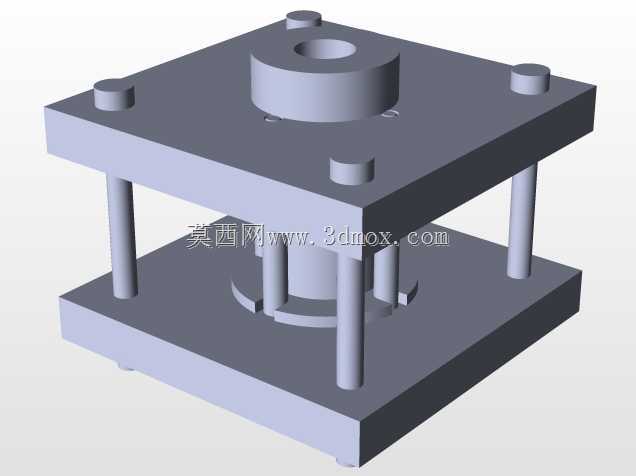

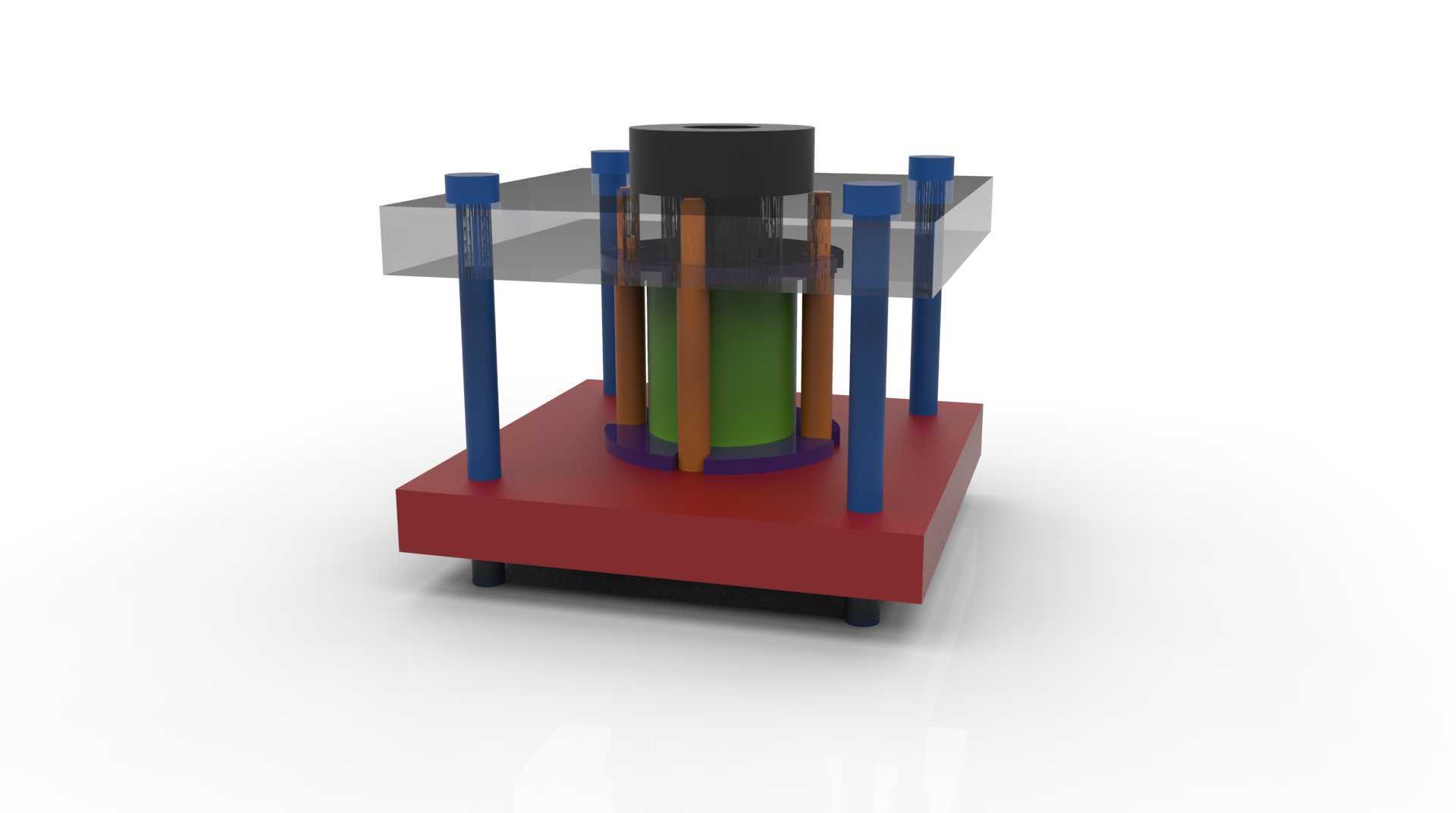

这套四柱式冲压成型工装，主要应用于中小型金属薄板件的冷冲压成型工序，常见于五金零部件加工、家电结构件生产、汽车小尺寸覆盖件冲制场景，适配普通开式压力机的安装接口，可完成落料、拉深、压型等多道冲压工序的复合作业。整套结构采用标准四柱导柱导向布局，四根等直径导柱垂直固定在下模座四角，配套的导套安装在上模座对应位置，合模过程中导柱与导套的滑动配合可保证上下模的同轴度误差控制在0.02mm以内，避免冲裁过程中出现啃模、毛刺过大的问题。下模座采用加厚铸铁材质加工，底部设置四个等高垫脚，既可以保证工装安装时的水平度，也能为下模顶出机构预留足够的安装空间，垫脚的安装孔位匹配常规压力机工作台的T型槽间距，无需额外制作过渡连接板即可完成装夹。上模部分设置独立的模柄连接位，可直接与压力机滑块的模柄孔配合锁紧，上模座与凸模固定板之间设置等高套筒连接，保证合模时凸模的进给深度一致，避免出现成型件厚度不均的问题。中间的成型工位采用分体式镶块设计，凸模与凹模均采用可更换镶块结构，当加工不同尺寸的工件时，仅需更换对应镶块即可完成工装切换，无需重新制作整套模架，大幅降低多品种小批量生产的工装投入成本。导柱外侧设置的棕色弹性复位元件，采用聚氨酯材质制作，相比传统金属弹簧具备更好的缓冲性能与更长的使用寿命，开模时可提供均匀的复位弹力，保证上模平稳回位，不会出现卡滞、偏斜的问题。上下模之间设置的透明防护挡板，可在冲压过程中阻挡飞溅的金属碎屑，避免碎屑飞出造成操作安全隐患，挡板采用透明有机玻璃材质，不会遮挡操作人员观察成型工位的视线。整套结构的导向间隙、复位行程、成型压力均经过匹配校核，导柱的有效导向长度大于凸模的工作行程，可保证在凸模接触工件前导柱已经进入导套完成导向定位，从结构上避免合模错位的风险。下模座表面设置的定位挡块，可快速完成待加工坯料的定位，操作人员仅需将坯料靠紧挡块即可完成上料，无需反复调整位置，有效提升单件加工的作业效率。
