立方星框架结构轻量化承载设计

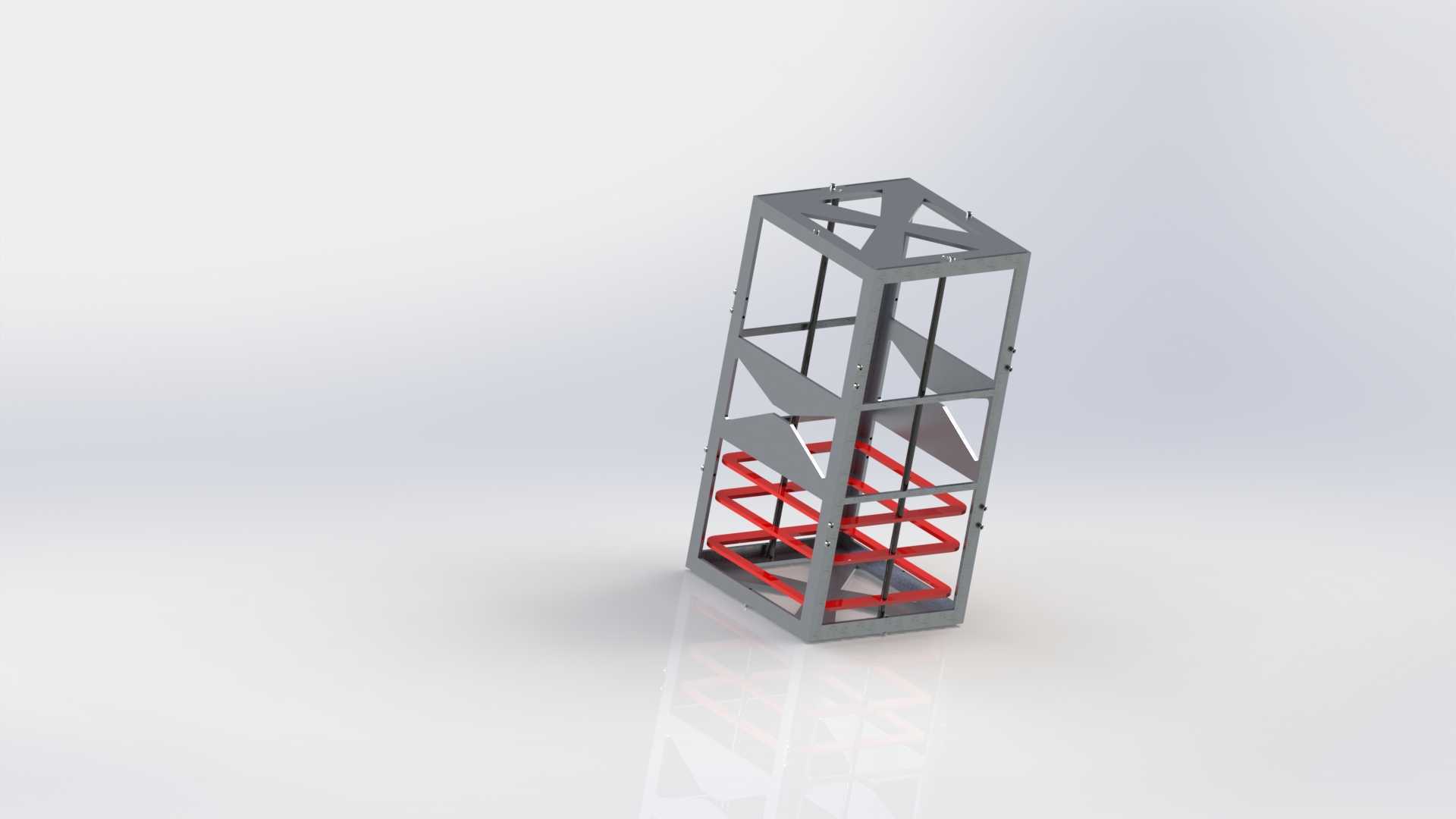

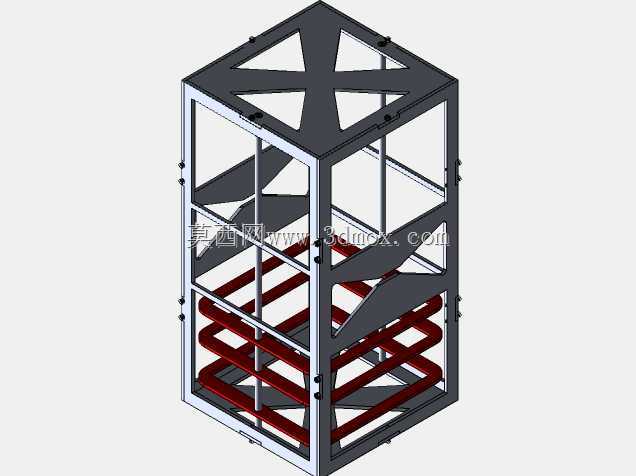

该结构面向微纳卫星的星载设备搭载需求设计，适配低轨通信、遥感试验类微小卫星的主承力场景，作为整星的核心承载基体，需要在发射阶段承受过载、振动、冲击等复杂力学载荷，入轨后为星载单机、线缆、管路提供稳定的安装基准，同时兼顾整星的质量约束与空间利用率要求。设计过程中优先采用桁架式笼式构型，主体框架通过立柱与横向支撑梁拼接形成规整的立方腔体，腔体内部预留分层安装空间，可根据不同载荷的尺寸需求调整层间支撑位置，适配不同规格的星载计算机、电源模块、通信载荷、姿控组件的安装固定。顶部采用X型交叉筋结构，在不额外增加过多质量的前提下，提升顶面的抗扭刚度与平面度，避免发射段顶面受载变形影响顶部载荷的安装精度；侧面支撑采用斜向筋条布局，将立柱承受的轴向载荷分散传递至各横向梁，降低单根构件的应力集中风险，同时侧面预留的镂空区域既可以作为星载设备的散热通道，也能为传感器、天线的外露安装提供操作空间，减少整星的结构遮挡。内部设置的环形管路安装位，可适配热控系统的流体管路排布，管路与框架之间预留足够的安装间隙，避免发射振动过程中管路与结构发生摩擦破损，所有安装孔位均采用统一的安装基准设计，减少装配过程中的尺寸链累积误差，提升整星的装配效率。框架整体外轮廓适配标准立方星的搭载接口边界，外部连接点位置匹配运载适配器的安装尺寸，无需额外设计转接结构即可完成与分离机构的对接，各构件的连接位置采用沉头紧固件设计，避免紧固件突出框架外轮廓影响搭载间隙。结构选材阶段兼顾比刚度与加工性能，构件壁厚经过拓扑优化调整，在非主要承力区域做减薄处理，在载荷传递路径上做局部加厚，在满足整星刚度、强度要求的前提下尽可能压缩结构自重，预留足够的质量余量给有效载荷。框架的各棱边均做圆角过渡处理，避免尖锐棱边在装配过程中划伤操作人员或损坏星载设备的线缆、元器件，同时减少入轨后棱边的应力集中，提升结构在空间温度交变环境下的疲劳寿命。
