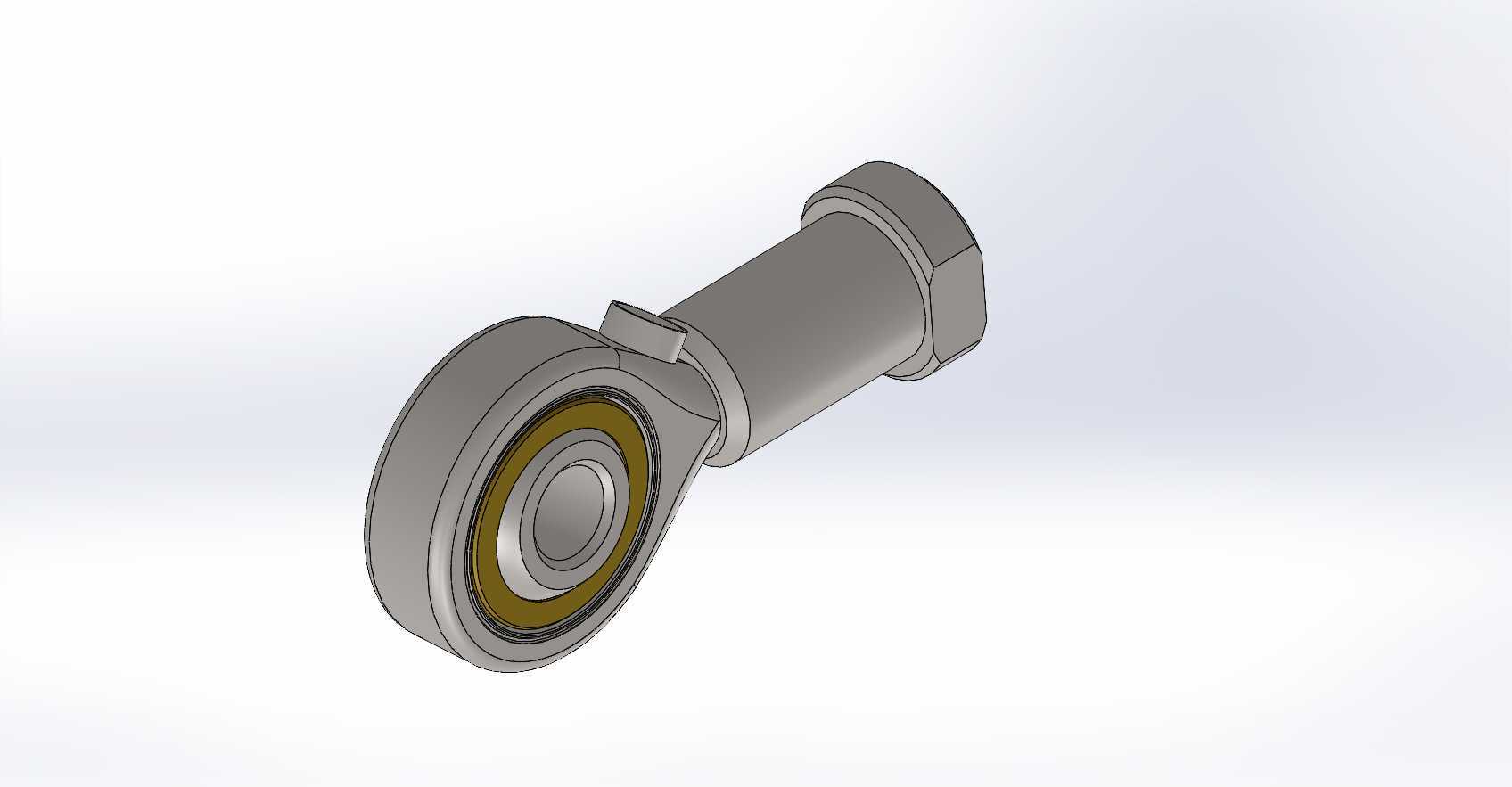

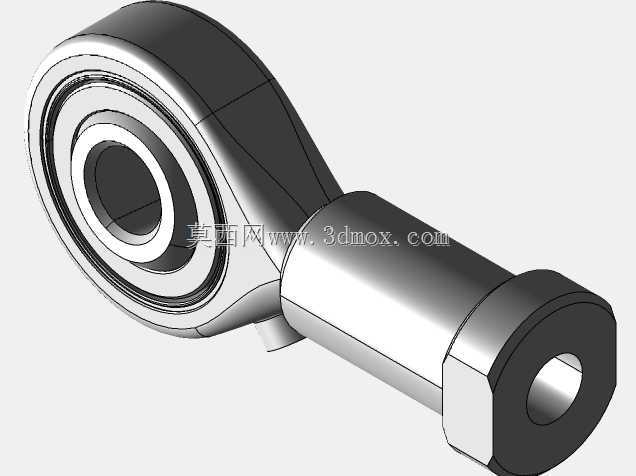

M6内螺纹杆端关节滚珠轴承结构

这款杆端关节轴承采用内螺纹连接形式，公称连接螺纹规格为M6，在轻工自动化输送线、小型包装设备执行机构、检测设备摆臂组件中应用十分广泛，主要用于需要实现一定角度偏摆同时传递径向载荷与小幅轴向载荷的铰接位置，能够补偿连接轴系之间的同轴度误差，适配设备运行过程中产生的角度偏移需求。从结构设计来看，轴承外圈与杆体采用一体化锻造后机加工成型，杆端加工标准内螺纹，可直接与对应规格的外螺纹调节杆、驱动活塞杆连接，无需额外配置连接转接件，大幅缩减装配环节的零件数量。内置的滚珠滚道结构相比传统滑动摩擦式杆端轴承，摩擦阻力降低40%以上，在低速往复摆动的工况下能有效减少磨损，延长部件使用寿命，同时降低驱动端的动力损耗。轴承内圈为通孔设计，可穿过铰接销轴完成与摆臂、连杆的连接，内圈滚道与滚珠之间采用间隙适配，允许绕铰接轴实现±15°范围内的任意方向偏摆，能够适配多方向的角度补偿需求。设计过程中重点控制了杆体与轴承外圈的同轴度，螺纹轴线与轴承内圈孔轴线的垂直度公差控制在0.02mm以内，避免装配后出现附加弯矩导致的卡顿、磨损加剧问题。安装边界方面，轴承头部外径为19mm，杆体六角对边尺寸为10mm，装配时可使用标准开口扳手完成锁紧操作，整体杆部总长度为32mm，铰接孔直径为6mm，适配直径6mm的圆柱销轴，销轴配合公差推荐采用H7/h6间隙配合，保证摆动顺畅无卡滞。在实际选型应用中，这类小规格杆端滚珠轴承多用于载荷不大但对摆动灵活性要求较高的工位，比如3C检测设备的探针摆臂、小型包装机的料门启闭连杆、自动化生产线的挡料机构铰接点，相比铜套滑动铰接结构，它无需定期加注润滑脂，维护周期更长，同时运行过程中无明显旷量，能够保证机构重复定位精度稳定在0.1mm以内，满足多数轻载自动化设备的精度要求。建模时对滚珠滚道的曲率半径做了匹配设计，保证滚珠与内外滚道的接触角维持在25°左右，兼顾径向承载能力与轴向抗冲击能力，杆端螺纹收尾处设计有退刀槽，避免螺纹装配时出现顶死问题，轴承端部的密封挡圈结构可阻挡车间环境中的粉尘、碎屑进入滚道，适配多数普通工业车间的使用环境，无需额外加装防尘护套。
