轻量化镂空金属铰接承重结构件

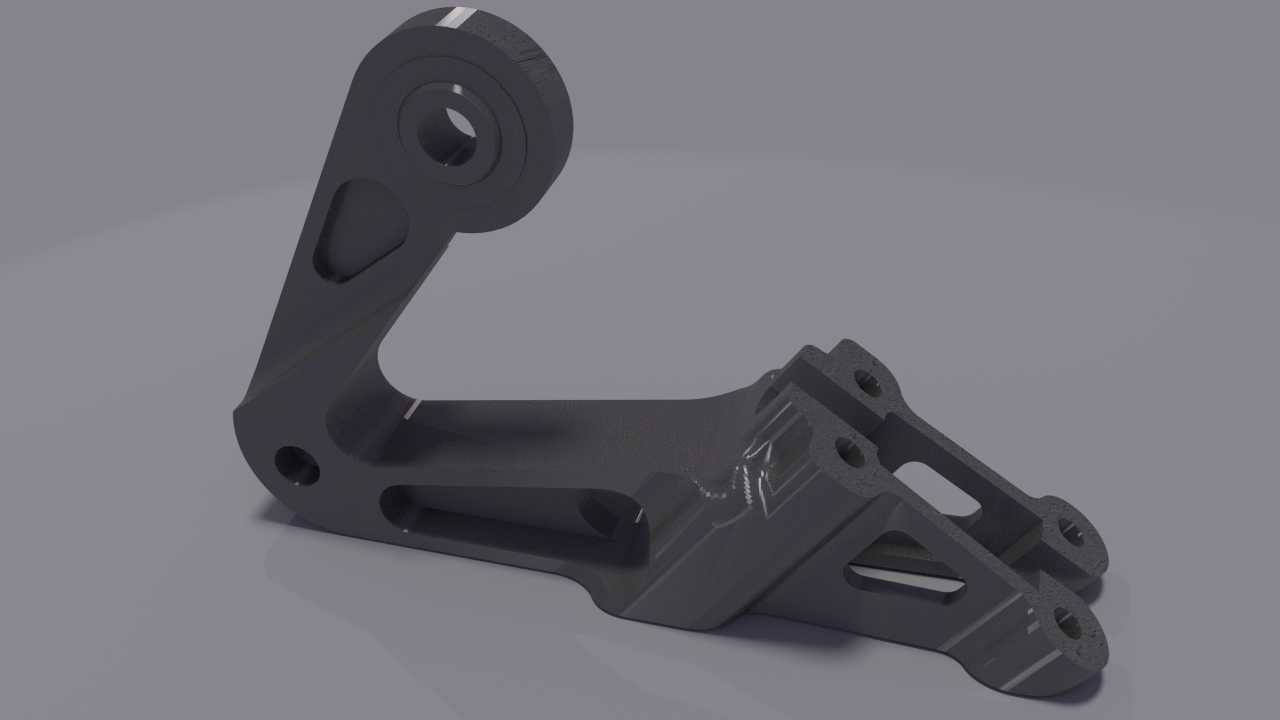

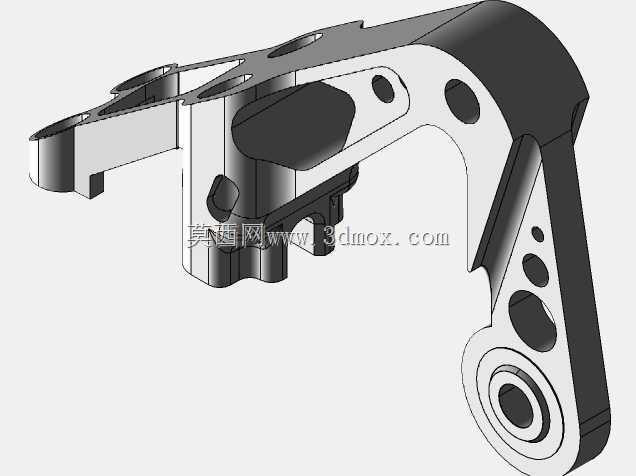

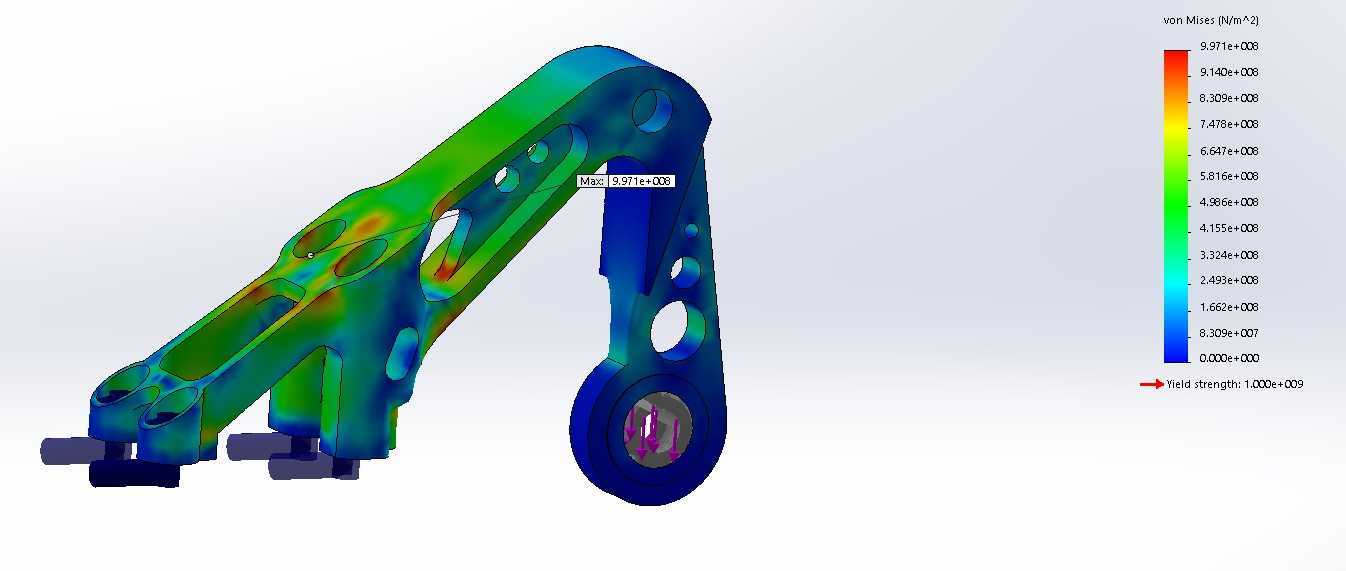

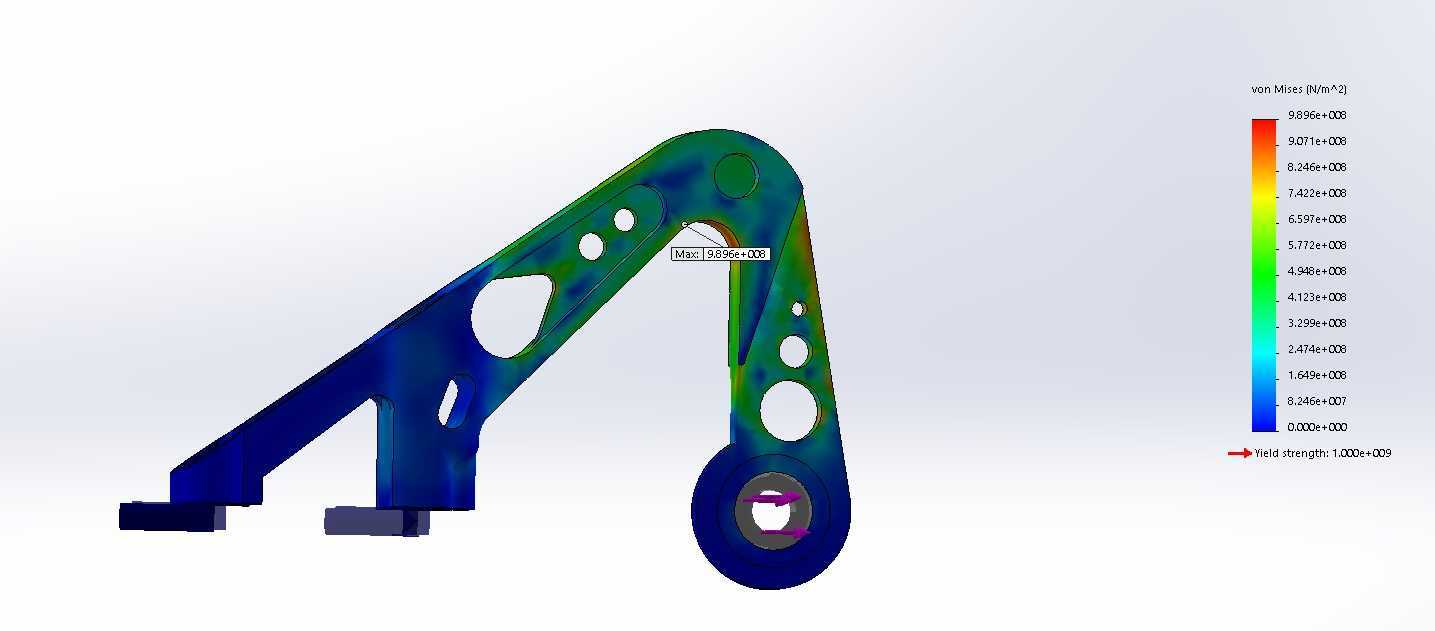

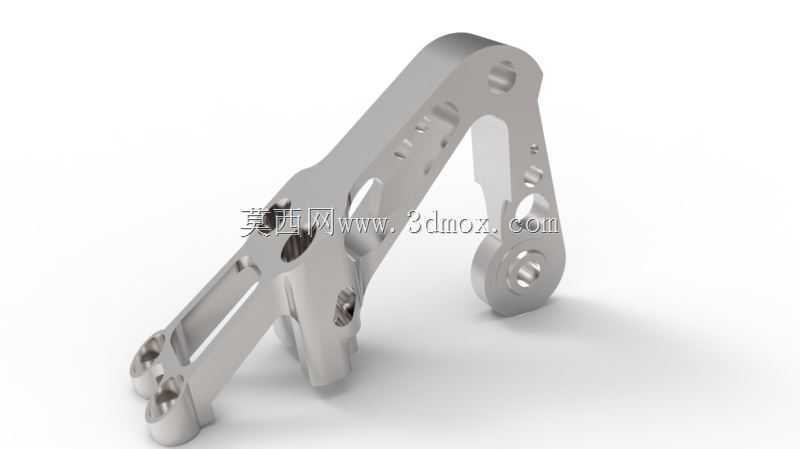

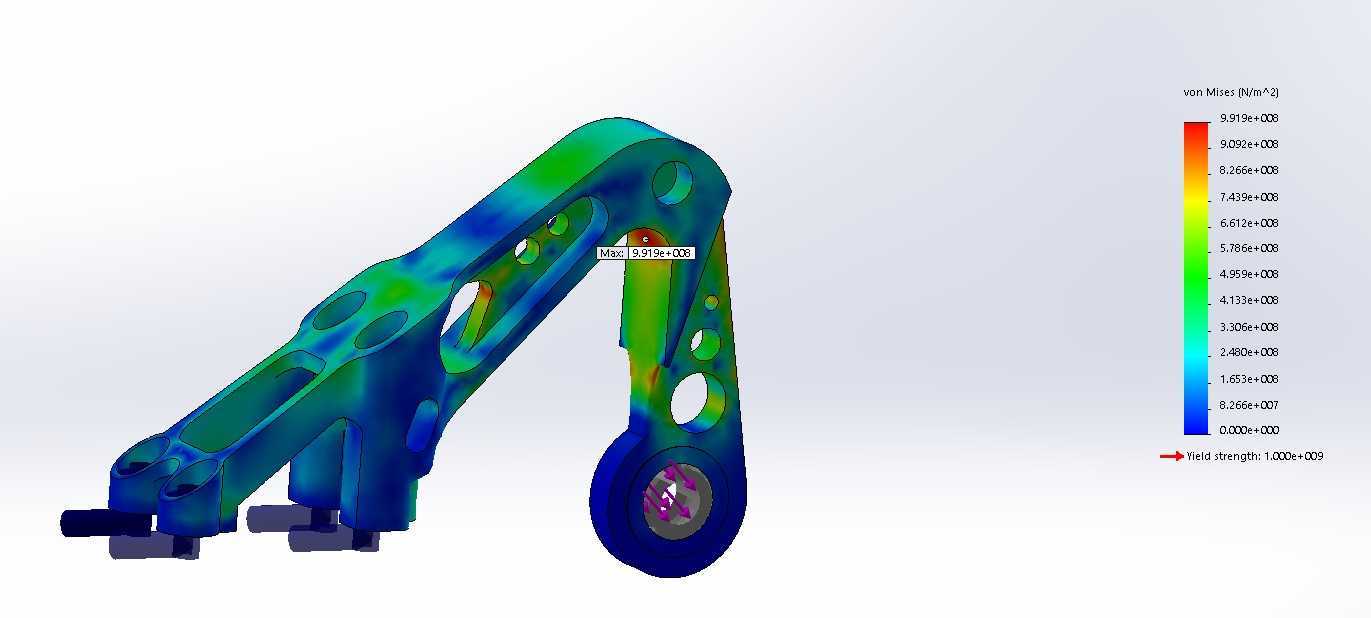

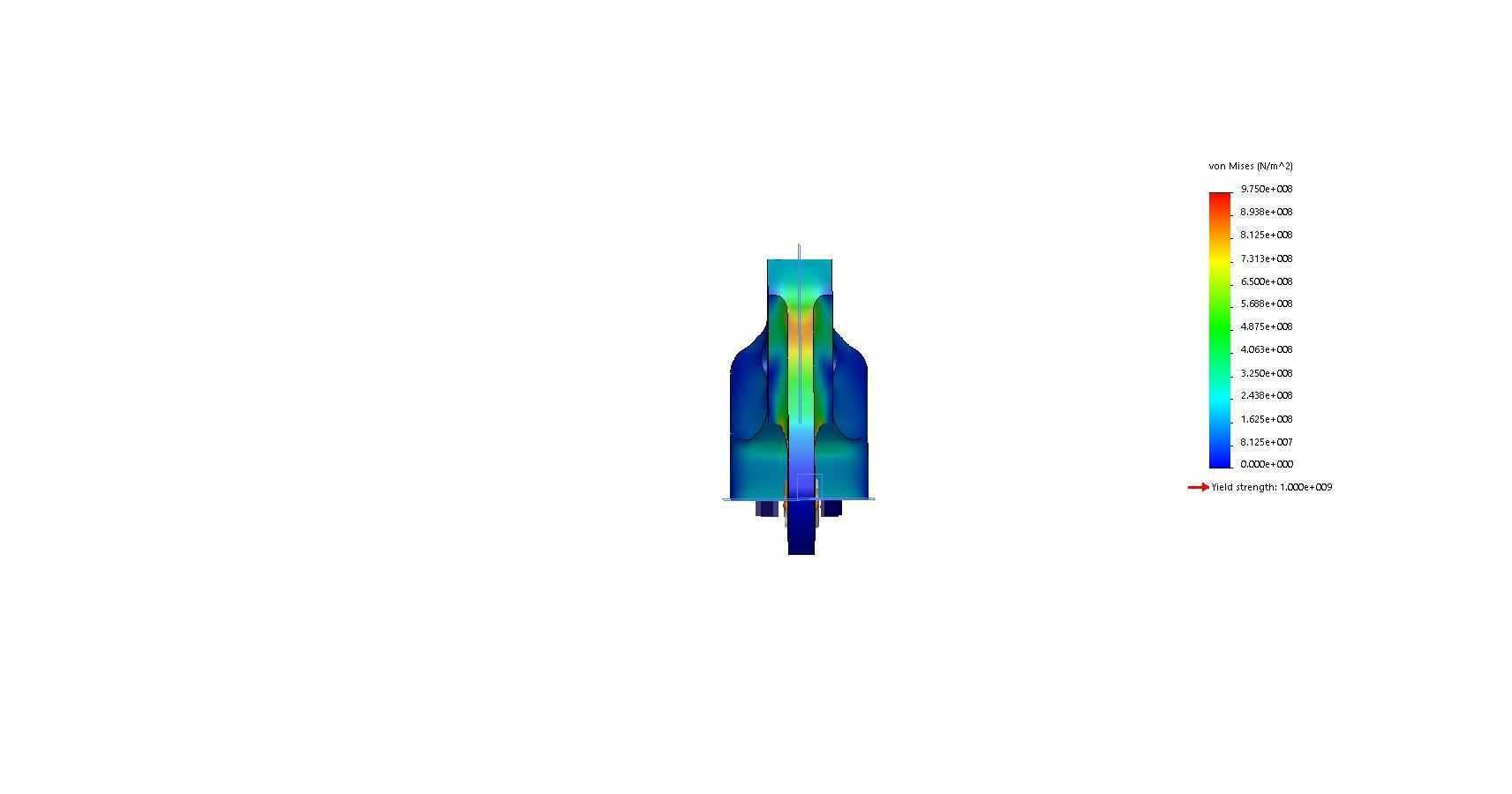

该金属铰接承重结构件，核心应用于对自重有严格限制的重载铰接连接场景，常见于便携折叠承重设备、轻量化作业支架、小型仿生行走机构的关节连接部位，可在保证结构强度的前提下，大幅降低机构整体自重，提升设备便携性与动态响应速度。从功能特性来看，该构件采用一体化铣削成型工艺，主体为双侧对称的镂空桁架式结构，两端分别设置同轴铰接孔位，一端为双叉耳式铰接接口，可匹配对应规格的铰接销轴实现与相邻构件的转动连接，另一端为单耳式铰接端，可嵌入对应连接座的槽位完成装配，铰接孔内预留了轴承安装台阶，可直接镶嵌自润滑轴承或滚针轴承，降低铰接转动时的摩擦阻力，减少长期运行的磨损量。设计阶段优先围绕承重与减重的平衡展开，通过拓扑优化算法剔除结构中非承重区域的多余材料，在主体受力筋位保留足够的截面厚度，镂空区域的开孔形状均采用圆角过渡，避免应力集中导致的结构断裂，经受力校核，该构件可承受沿主体轴向的垂直载荷与铰接端的交变弯曲载荷，在额定载荷下形变量控制在0.1mm以内，满足长期往复运动的使用要求。外形尺寸方面，构件整体呈长条形三角支撑轮廓，主体长度适配常规小型铰接机构的安装间距，双侧铰接孔的同轴度公差控制在0.02mm以内，安装时需保证销轴与孔位的间隙配合公差在H7/g6区间，避免装配后出现卡滞或旷量。构件表面采用喷砂阳极氧化处理，提升金属表面的耐磨性能与抗腐蚀能力，适配户外作业、车间生产等多场景的使用环境，铰接部位的端面预留了润滑脂注油通道，可在不拆解结构的前提下完成定期润滑维护，延长构件的整体使用寿命。在实际装配过程中，需注意该构件的安装方向，主体筋位的朝向需与主要受力方向保持一致，避免侧向载荷直接作用于镂空薄壁区域，双叉耳端的连接间隙需通过调整垫片控制在0.05mm以内，保证铰接转动的顺畅性同时减少运行噪音。
