径流式涡轮叶轮结构设计

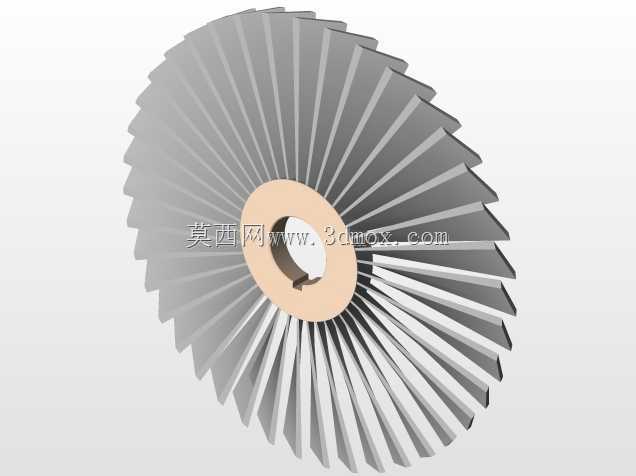

这类径流式涡轮叶轮常应用在小型燃气轮机、车用涡轮增压器、微型涡喷发动机以及工业辅助动力单元中，核心作用是将高温高压工质携带的热能与压力能转化为旋转轴的机械能，为后续负载提供动力输出。从结构设计逻辑来看，轮盘中心的轮毂孔是核心安装基准，孔壁加工有键槽配合结构，安装时与传动轴通过平键实现周向固定，端面靠轴肩与锁紧螺母完成轴向定位，安装边界需保证轮毂孔与轴的配合公差控制在过渡配合区间，避免高速旋转时出现偏心振动。

叶片采用等强度变截面设计，从轮毂根部到轮缘外缘，叶片的弦长、安装角、厚度均呈连续渐变状态，根部厚度最大以承载旋转离心力与气动交变载荷，向轮缘方向逐渐减薄以降低整体转动惯量，同时优化气流通道的通流面积，减少工质流动过程中的涡流损失。相邻叶片之间形成的收敛型流道，可引导工质沿径向流入后转向轴向流出，过程中推动叶片产生周向转矩，设计时需严格控制叶片的叶型轮廓度，避免流道偏差导致气动效率下降。

轮盘部分采用锥形截面设计，从轮毂向轮缘方向厚度逐渐减小，既可以平衡不同半径位置的离心应力分布，避免局部应力集中导致的结构失效，也能有效控制叶轮整体重量，降低转子系统的转动惯量，提升动力响应速度。实际应用中，这类叶轮的工作转速通常可达每分钟数万转，设计时需完成临界转速校核，确保工作转速区间避开转子的各阶临界转速，防止运行过程中出现共振损坏。

安装匹配时，除了保证轮毂与轴的配合精度，还需控制叶轮端面与轴中心线的垂直度，避免高速旋转时产生端面跳动，同时要与相邻的蜗壳、导风轮等部件保留合理的轴向与径向间隙，既防止转动过程中出现动静碰磨，也避免间隙过大导致工质泄漏损失。叶片表面的粗糙度需控制在合理范围，降低工质流动的摩擦阻力，提升整体能量转换效率，针对高温工况应用场景，叶型设计还需预留热膨胀余量，抵消工作状态下的热变形量，保证各部件配合间隙处于合理区间。
