航空起落架扭矩连杆下撑杆结构设计

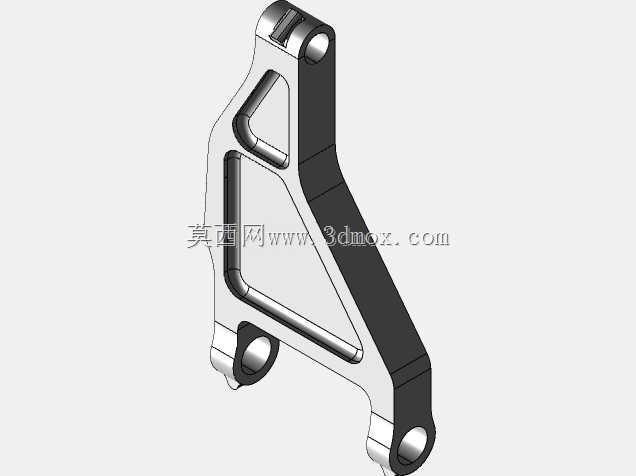

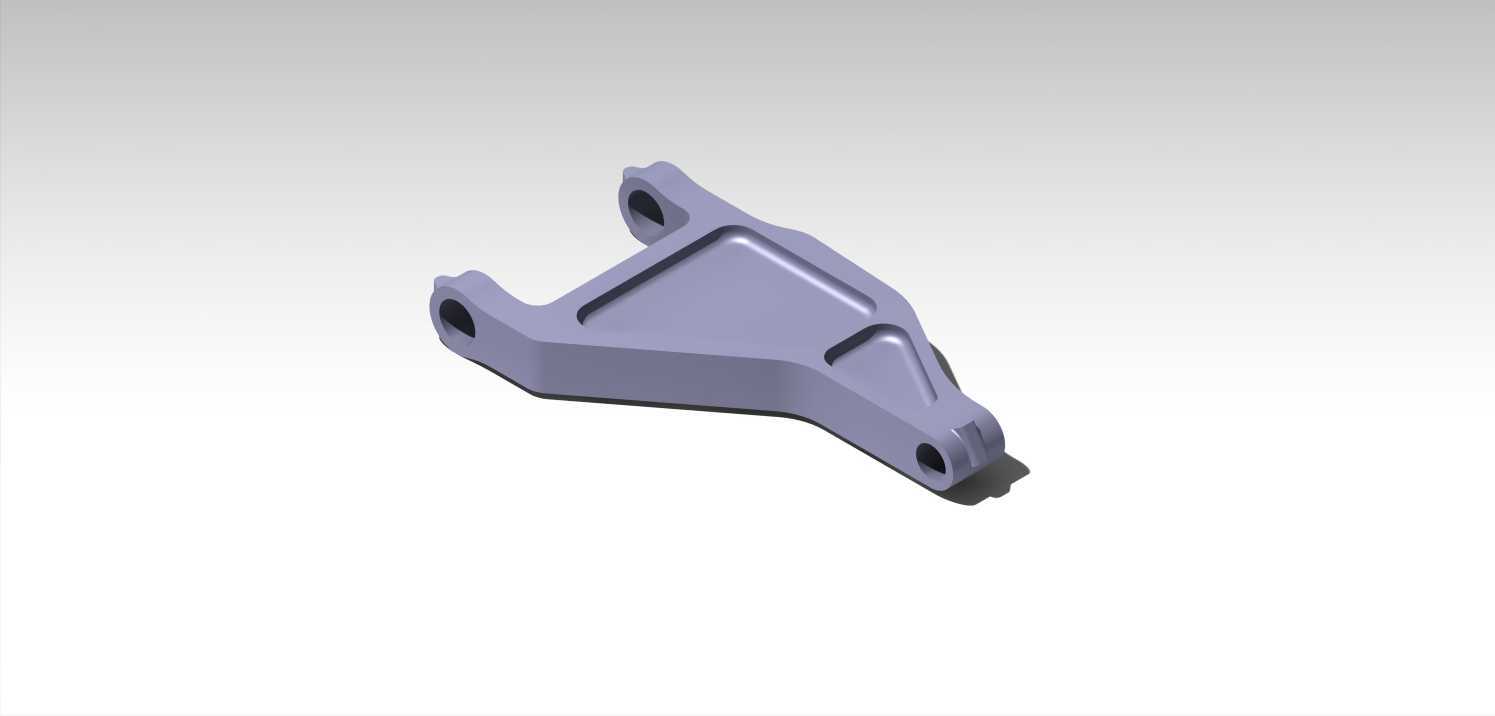

在民用及军用航空器的起落架系统中，扭矩连杆下撑杆是承担着陆冲击载荷、传递机轮扭矩、约束起落架支柱相对转动的核心承力构件，其结构合理性直接决定起降阶段的整机安全裕度。该构件的安装边界需匹配起落架支柱外筒与扭力臂的铰接点位，两端同轴铰接孔的中心距需严格适配起落架收放行程的运动包络，避免收放过程中与周边轮舱结构、液压管路、刹车组件产生运动干涉，孔位同轴度公差需控制在0.02mm以内，保证铰接销轴装配后无卡滞、无额外附加弯矩。从功能特性来看，该构件需同时承受垂直方向的着陆冲击载荷、滑跑阶段的侧向交变载荷以及刹车过程传递的扭矩载荷，因此整体采用变截面等强度设计思路，主体承力区域通过加强筋提升截面抗弯模量，非承力区域做轻量化挖除处理，在满足强度刚度要求的前提下尽可能降低构件自重，减少起落架整体簧下质量，优化起降过程的振动响应特性。在实际应用场景中，该类撑杆多用于前三点式起落架的扭力传递路径中，当飞机着陆接地瞬间，机轮受到的跑道摩擦力矩会通过轮轴传递至扭力臂，再经由该扭矩连杆下撑杆传递至起落架主支柱外筒，避免支柱内筒与外筒之间发生相对转动，保证机轮航向始终与飞机滑跑方向一致，防止出现侧滑、摆振等风险。设计过程中需重点校核铰接孔的挤压强度、杆身的屈曲稳定性以及加强筋与主体连接区域的疲劳寿命，所有过渡圆角均做R3以上的圆滑处理，避免应力集中导致的疲劳裂纹萌生，构件表面需做硬质阳极氧化处理，适应高空低温、潮湿以及跑道除冰盐雾的复杂工作环境，铰接孔内预设衬套安装位，可通过更换耐磨衬套降低后期维护成本，无需整体更换构件。外形轮廓上，杆身采用非对称的异形截面设计，避让收放路径上的临近结构，三个铰接端点的相对位置经过运动学仿真迭代，保证起落架在全收放行程、全缓冲压缩行程内，撑杆始终处于合理的受力角度，不会出现传动死点或载荷反向的情况，安装端面的定位凸台可实现装配过程的快速对位，降低总装阶段的调试难度。
