公制一字槽机螺丝标准件三维建模作品

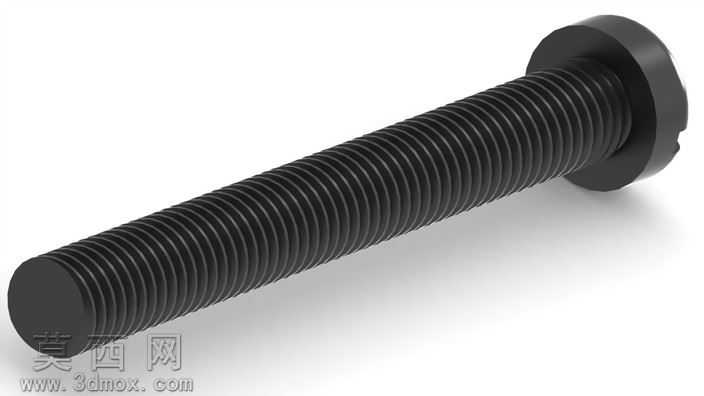

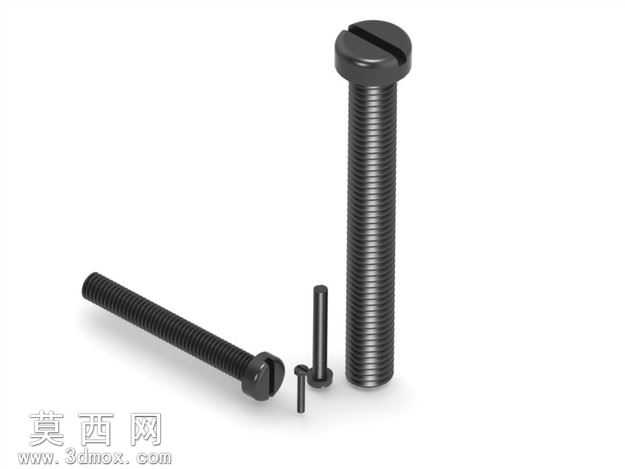

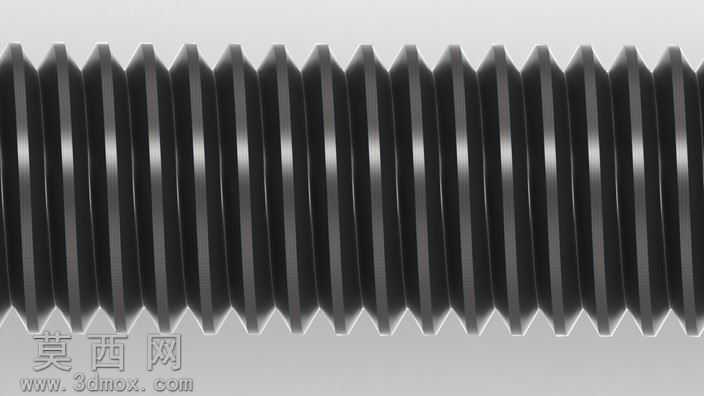

本次建模的公制一字槽机螺丝，严格遵循DIN84（对应ISO1207）标准参数开展设计，覆盖M1、M6、M2至M10全系列常用规格，建模全程以SolidWorks为核心工具，采用参数化驱动的设计思路，确保不同规格的模型可通过配置文件快速切换尺寸，无需重复建模，大幅提升标准件库的复用效率。建模过程中首先绘制螺丝头部的圆柱基体，精准控制头部直径与厚度的比例关系，再通过拉伸切除命令生成一字槽结构，槽宽、槽深完全匹配对应规格的标准尺寸，槽口边缘做微小的工艺倒角处理，还原真实机加工后的边角特征，避免模型出现尖锐直角不符合实际生产的问题。螺杆部分采用螺旋线扫描切除的方式生成连续三角螺纹，螺纹牙型角、螺距、大径小径参数完全符合公制螺纹规范，螺纹收尾处做自然的退刀结构，还原真实搓丝加工后的螺纹末端形态，同时螺杆与头部的衔接位置添加标准的过渡圆角，还原冷镦成型的工艺特征。材质与渲染环节，模型采用光亮镀锌发黑的金属材质，调整材质的金属度、粗糙度参数，还原镀锌螺丝表面略带哑光的金属光泽，螺纹部分通过纹理映射强化牙型的凹凸质感，渲染时采用三点布光方案，主光突出螺丝的整体轮廓与头部一字槽结构，辅光弱化螺杆螺纹部分的阴影死区，补光勾勒螺丝边缘的高光，让不同长度、不同规格的螺丝模型都能清晰展示结构细节。整套模型包含效果图、SolidWorks2011源文件、STL通用格式文件，可直接用于机械装配仿真、产品结构演示、3D打印样件制作等场景，所有规格的尺寸参数均经过标准校验，装配时可直接与对应规格的螺纹孔完成配合，无需额外调整尺寸，能够满足通用机械设计、产品开发中的标准件调用需求。
