涵道式共轴四旋翼低空飞行器结构

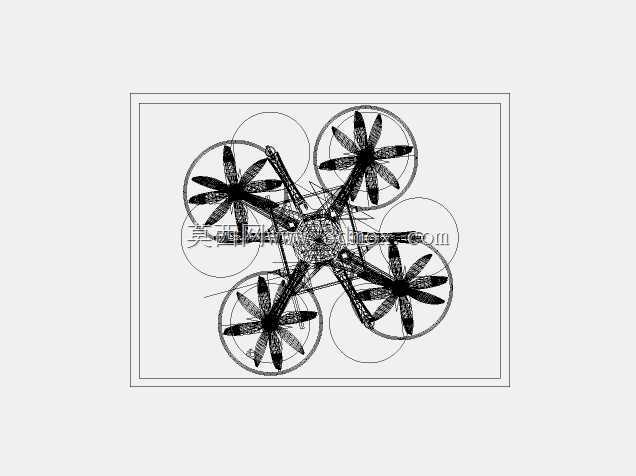

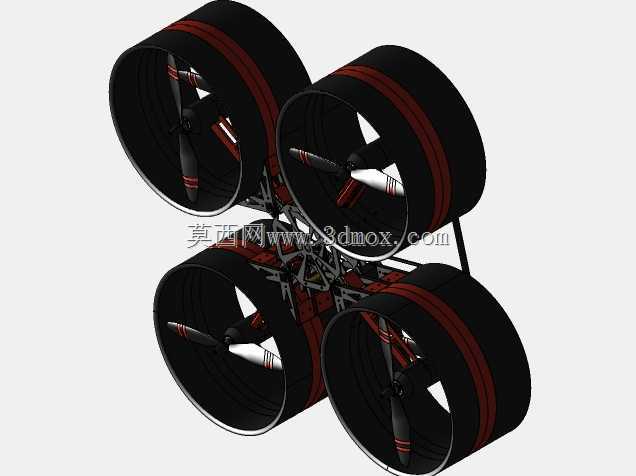

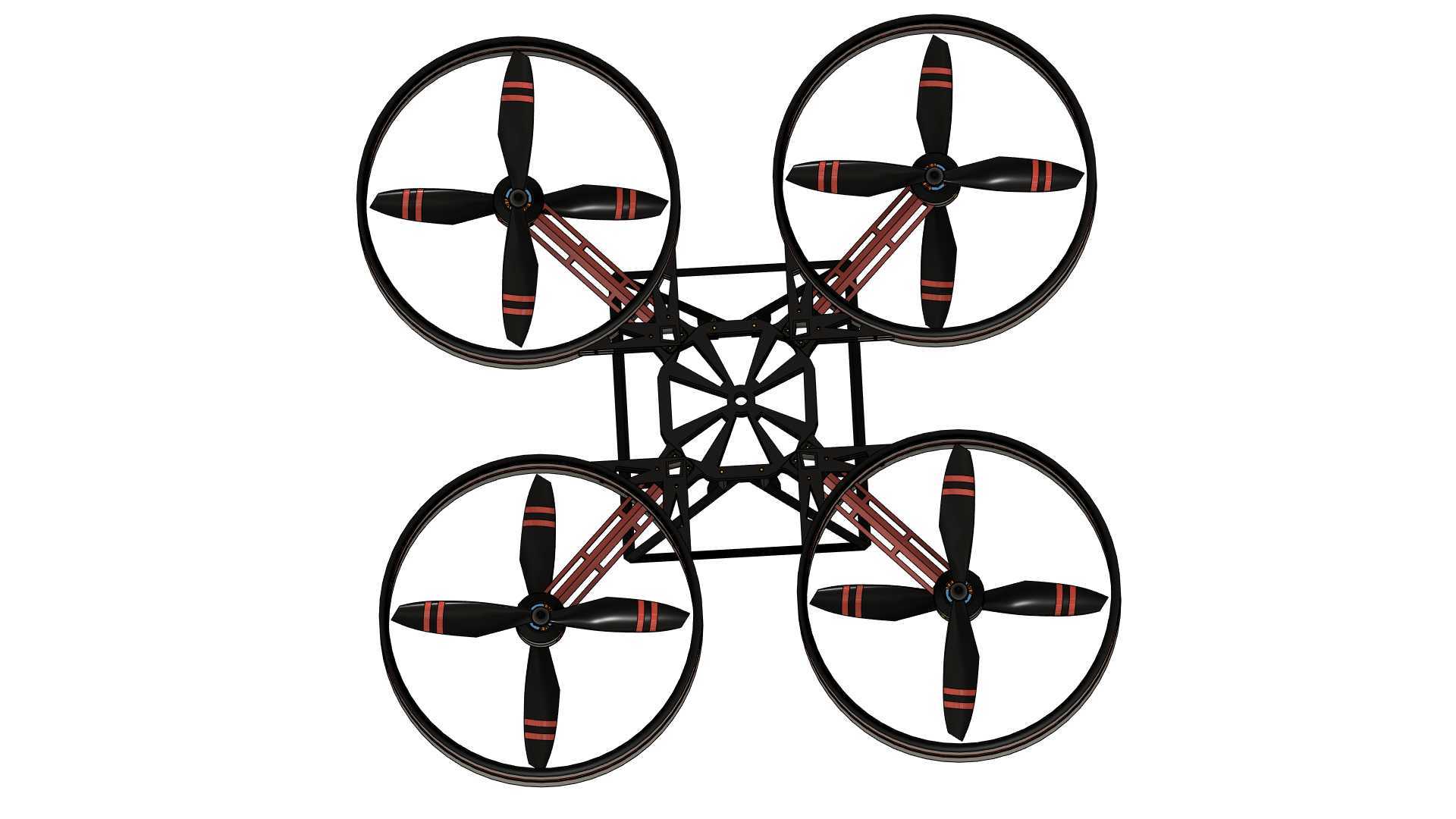

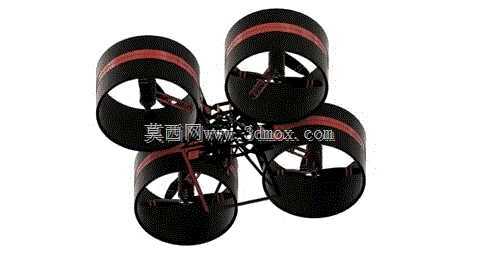

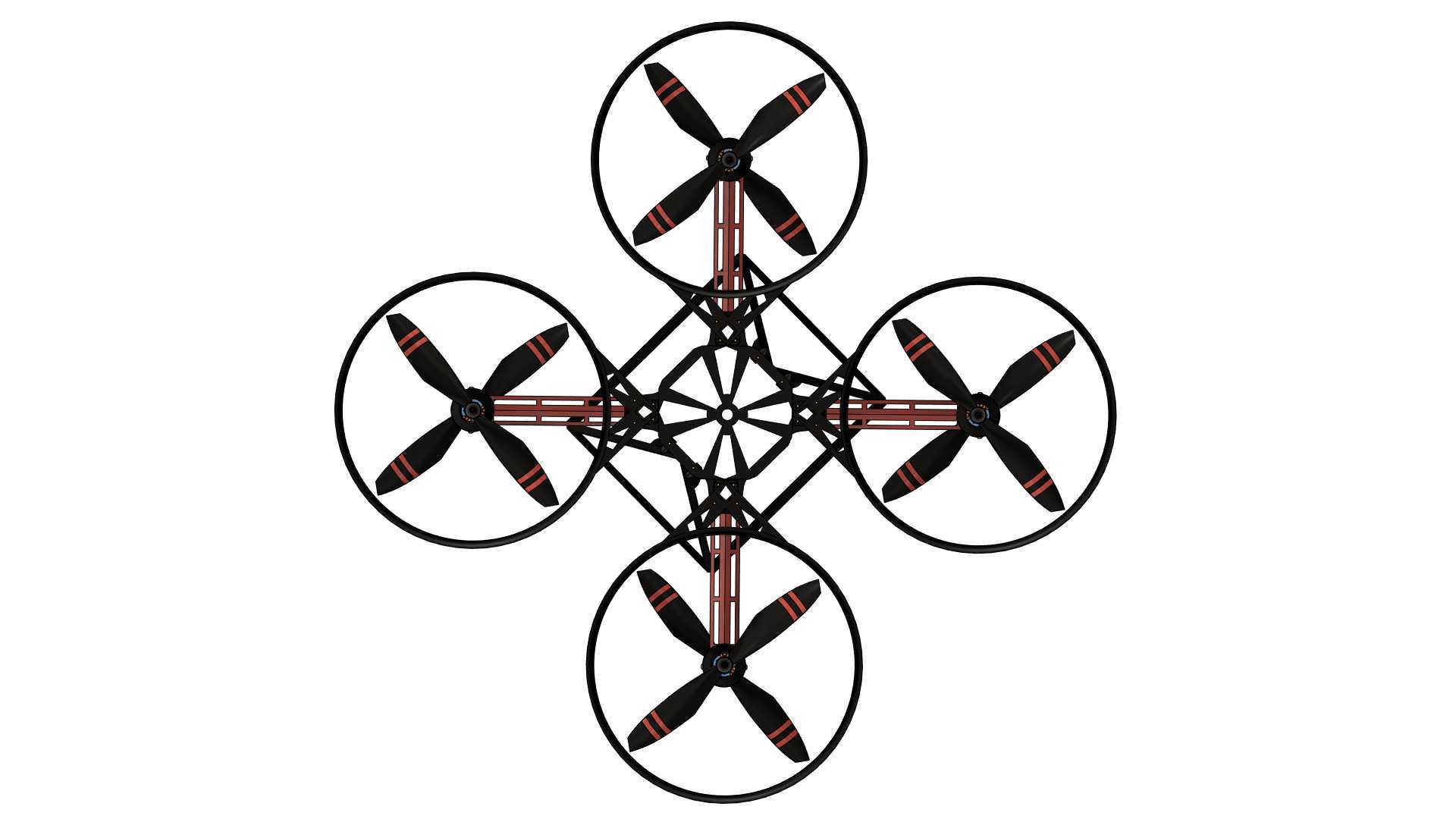

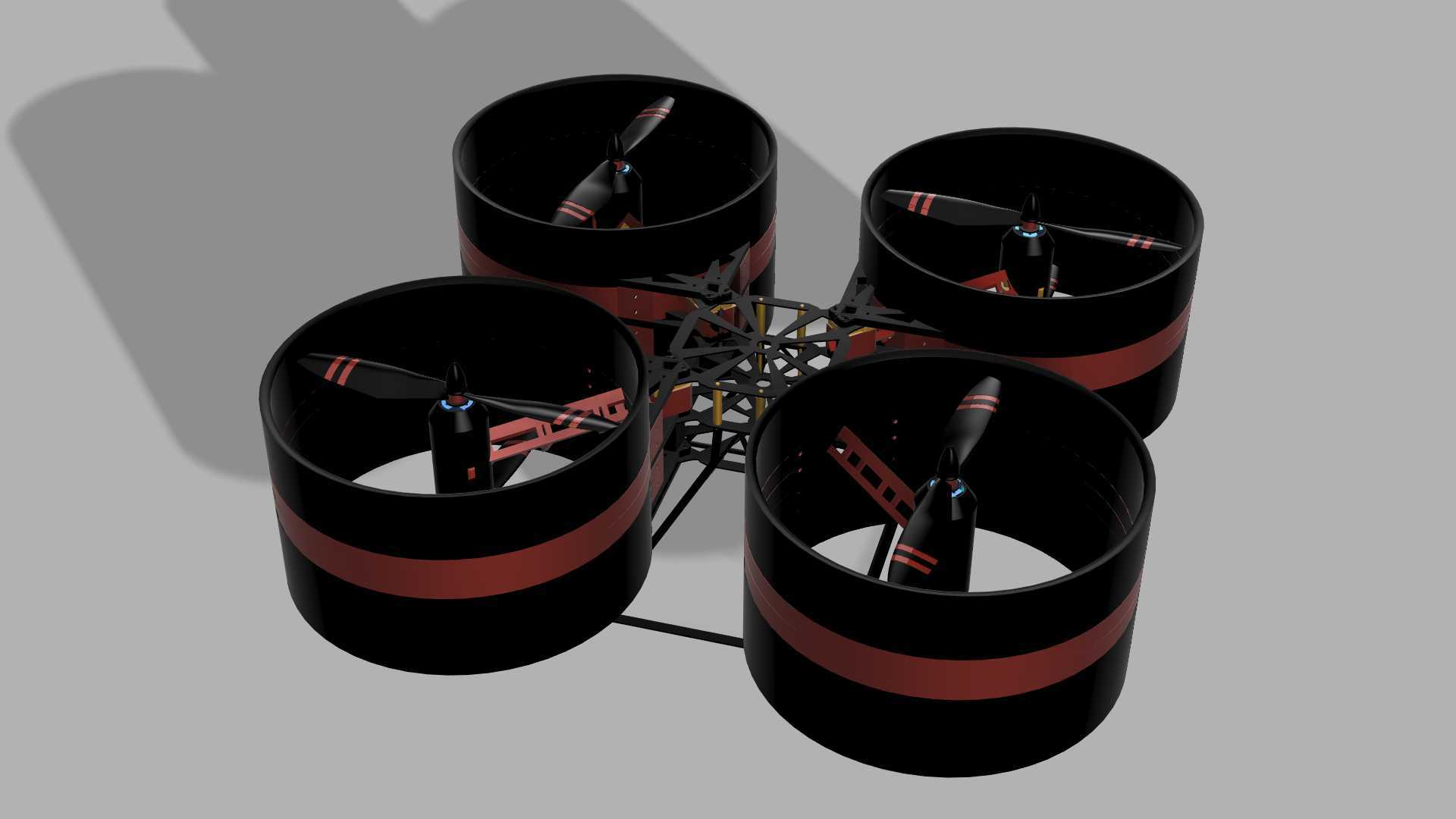

这款涵道布局的四旋翼飞行器结构，核心设计出发点是解决常规开放式旋翼在狭小空间作业时的桨叶磕碰风险，同时降低旋翼气动噪声，适配室内巡检、楼宇间近距侦察、密闭空间探测这类对作业边界、噪声控制有严格要求的场景。整体采用中心对称的十字形承载框架作为主承力结构，四个涵道筒体均匀分布在框架四个端点，每个涵道内部集成共轴反转的双组旋翼，相比同尺寸单旋翼布局，能在相同旋翼直径下提升近40%的升力冗余，同时抵消单组旋翼旋转带来的反扭矩，无需额外设置尾桨结构来平衡航向力矩，大幅缩小整机的横向占用尺寸。涵道筒体采用碳纤维复合层压结构设计，筒壁厚度控制在1.2mm，内壁做流线型修型，旋翼叶尖与涵道内壁的间隙控制在0.8mm，既避免旋翼高速旋转时与筒壁发生剐蹭，又能利用涵道的唇口效应提升旋翼的气动效率，降低翼尖涡流带来的能量损耗与气动噪声。中心框架采用镂空式桁架结构，预留了飞控模块、电池仓、任务载荷的安装位，安装边界尺寸控制在180mm×180mm×60mm范围内，可适配常规的微型飞控板、2S-4S锂聚合物电池组，以及重量不超过120g的可见光摄像头、气体检测模块等任务载荷。旋翼桨叶采用低雷诺数翼型设计，桨尖做后掠修型，配合涵道的降噪作用，整机在1米距离处的悬停噪声可控制在55分贝以内，满足居民区、办公区这类对噪声敏感区域的作业要求。起落部分采用一体化的碳纤维支杆结构，支杆末端设置橡胶缓冲垫，着陆时可吸收80%的冲击载荷，避免硬着陆对中心舱内的精密电子元件造成损伤。涵道筒体外侧的红色标识条采用高反光涂层，在低光照作业环境下可提升整机的视觉辨识度，方便操作人员判断飞行器姿态。整机的动力线与信号线沿框架内部的走线槽布设，避免线缆外露与旋翼发生缠绕，同时降低飞行过程中的气动阻力。每个涵道单元的电机安装座采用快拆结构设计，仅需拧下两颗固定螺丝即可完成电机与旋翼组件的更换，降低外场作业时的维护难度。中心框架的上下盖板采用快拆卡扣连接，无需专用工具即可打开舱体调整飞控参数、更换电池，适配高频次的外场作业需求。从结构强度校核角度，框架主体可承受最大15g的冲击载荷，涵道筒体可承受直径10mm以下障碍物的低速碰撞，不会出现结构变形或破损，适合在有零散障碍物的复杂低空环境下作业。
